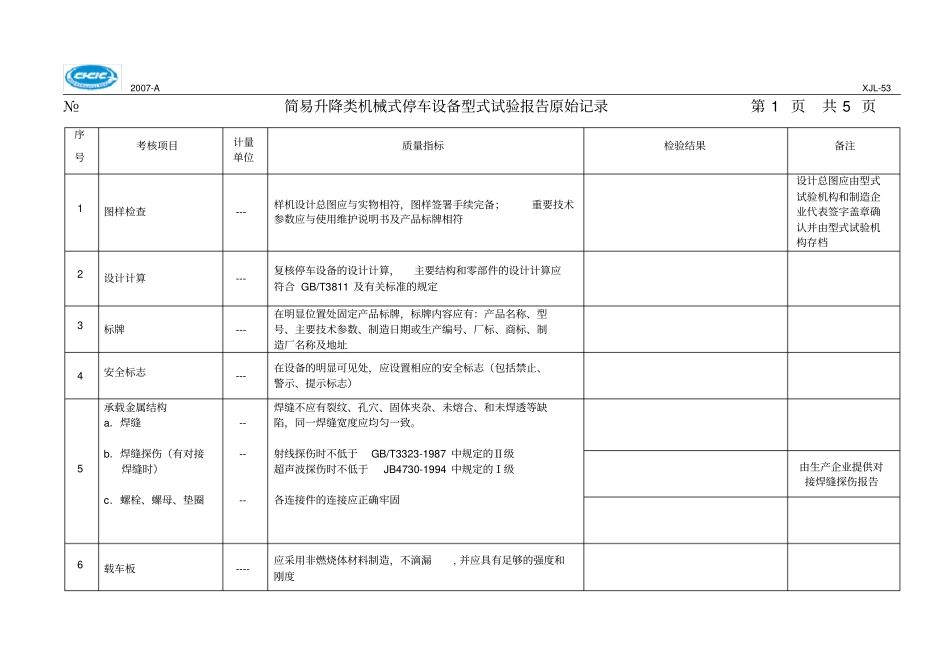

2007-AXJL-53№简易升降类机械式停车设备型式试验报告原始记录第1页共5页序号考核项目计量单位质量指标检验结果备注1图样检查---样机设计总图应与实物相符，图样签署手续完备；重要技术参数应与使用维护说明书及产品标牌相符设计总图应由型式试验机构和制造企业代表签字盖章确认并由型式试验机构存档2设计计算---复核停车设备的设计计算，主要结构和零部件的设计计算应符合GB/T3811及有关标准的规定3标牌---在明显位置处固定产品标牌，标牌内容应有：产品名称、型号、主要技术参数、制造日期或生产编号、厂标、商标、制造厂名称及地址4安全标志---在设备的明显可见处，应设置相应的安全标志（包括禁止、警示、提示标志）5承载金属结构a．焊缝b．焊缝探伤（有对接焊缝时）c．螺栓、螺母、垫圈------焊缝不应有裂纹、孔穴、固体夹杂、未熔合、和未焊透等缺陷，同一焊缝宽度应均匀一致。射线探伤时不低于GB/T3323-1987中规定的Ⅱ级超声波探伤时不低于JB4730-1994中规定的Ⅰ级各连接件的连接应正确牢固由生产企业提供对接焊缝探伤报告6载车板----应采用非燃烧体材料制造，不滴漏,并应具有足够的强度和刚度2007-AXJL-53№简易升降类机械式停车设备型式试验报告原始记录第2页共5页序号考核项目计量单位质量指标检验结果备注7钢丝绳安全系数----准无人方式：≥7安全圈----将上层载车板降至底层，卷筒上至少应保留两圈钢丝绳防脱装置----各滑轮上应有防脱装置，保证钢丝绳不能脱出排列与固定----应排列整齐，固定端有防松或自紧装置，禁止接长使用8链条安全系数----准无人方式：≥7防脱装置----提升链链轮应有防脱装置，保证链条不能脱出润滑----所有链条、链轮应便于润滑9制动器型式----应为常闭式制动力矩----应不小于1.5倍额载时制动力矩补偿能力----制动摩擦垫片的磨损间隙应有补偿能力10液压系统安全系数----应符合系统设计要求过压保护装置----应设置，当工作压力达到1.25倍额定压力时，能自动动作安全保护装置----应设置，当液压系统失压或载荷变化时，载车板不能坠落2007-AXJL-53№简易升降类机械式停车设备型式试验报告原始记录第3页共5页序号考核项目计量单位质量指标检验结果备注11总断路器----专用馈电线端应设总断路器，其出线端不应与其他设备相连12总线路接触器----应设置总线路接触器，应能分断所有机构的动力回路或控制回路。停车设备上已设总空气开关时，可不设总线路接触器13控制电路----应保证控制性能符合机械与电气系统的要求，不得有错误回路、寄生回路和虚假回路14遥控电路及自动控制电路----遥控电路及自动控制电路所控制的任何机构，一旦控制失灵，停车设备应立即停止工作15电线电缆----室外停车设备的电线应敷设于金属管中，金属管应经防腐处理。如用金属线槽或金属软管代替，必须有良好的防雨及防腐性室内停车设备的电线应敷设于线槽或金属管中，电缆可直接敷设，在易受机械损伤、化学腐蚀或油污浸蚀的地方，应有防护措施管口应有防磨电线的护口，各导线和电缆线端部应有标记16电动机的保护----应设置短路、缺相保护。应采用手动复位的自动断路器进行过载保护，该断路器应能切断电机的所有供电电源17电气设备防护措施----电气设备应符合相应的防护等级。露天装设的电气设备应有防雨雪、灰尘等杂物侵入的措施18电气保护----应设置短路、过流、缺相、错相、零位、欠压、过压保护19接地Ω当采用移动电缆时应备专用接地线金属结构及所有电气设备的金属外壳、管槽、电缆金属保护层和变压器低压侧均应可靠接地，零线和地线应分别设置，严禁用零线代替接地线,接地电阻不得大于4Ω2007-AXJL-53№简易升降类机械式停车设备型式试验报告原始记录第4页共5页序号考核项目计量单位质量指标检验结果备注20信号----应有指示总电源分合状态的信号及故障信号或报警信号21紧急停止开关----应设有非自动复位的紧急停止开关，在紧急情况下，能迅速切断动力及控制电源，但不应切断电源插座、照明、通风、消防和报警电路的电源22阻车装置----当载车装置沿所停汽车行进方向或以倾斜状态启动时，在载车板上应设置高度为25mm以上的阻车装置23防止载车板坠落装置----载车板运行到停车位后...
