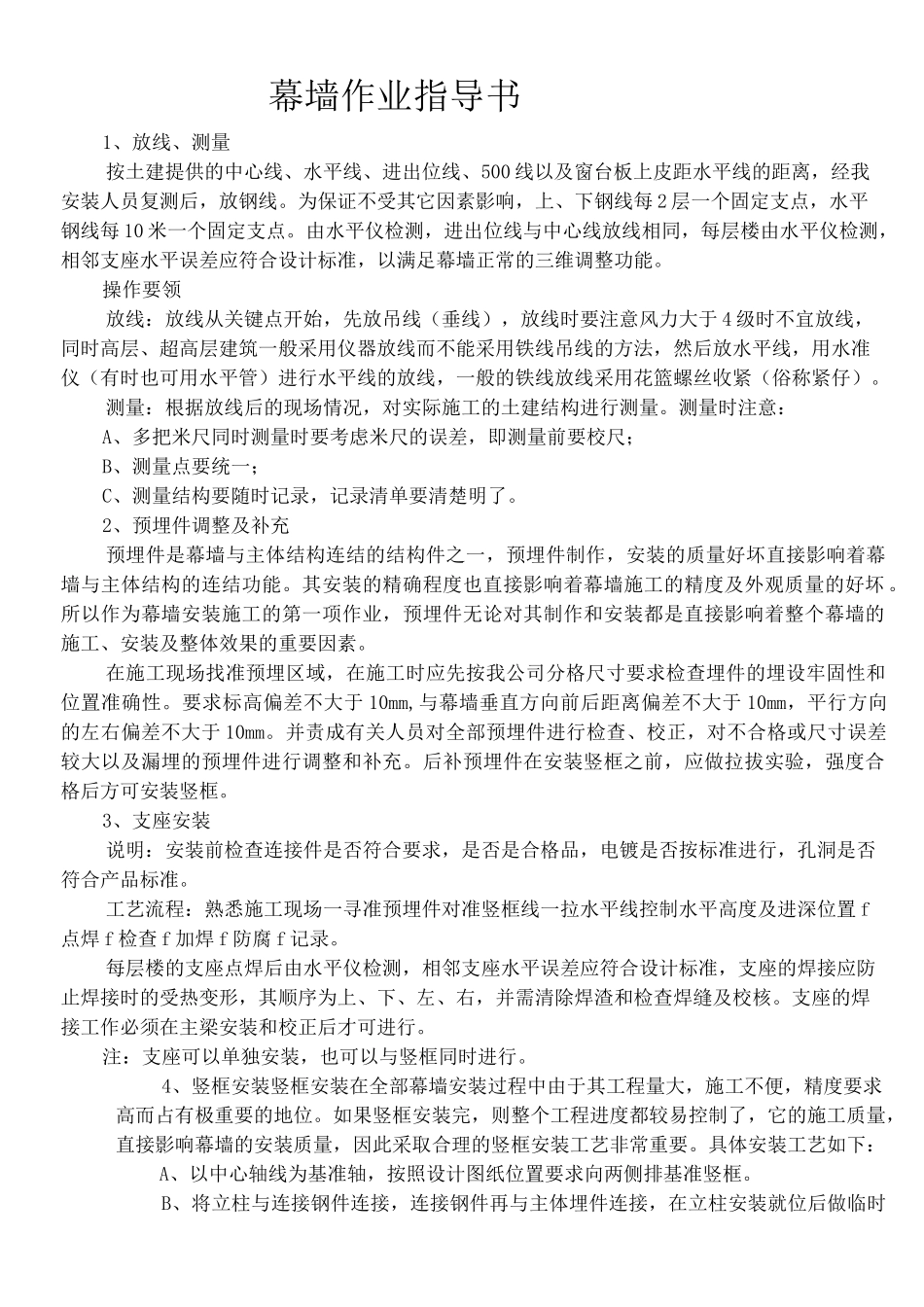

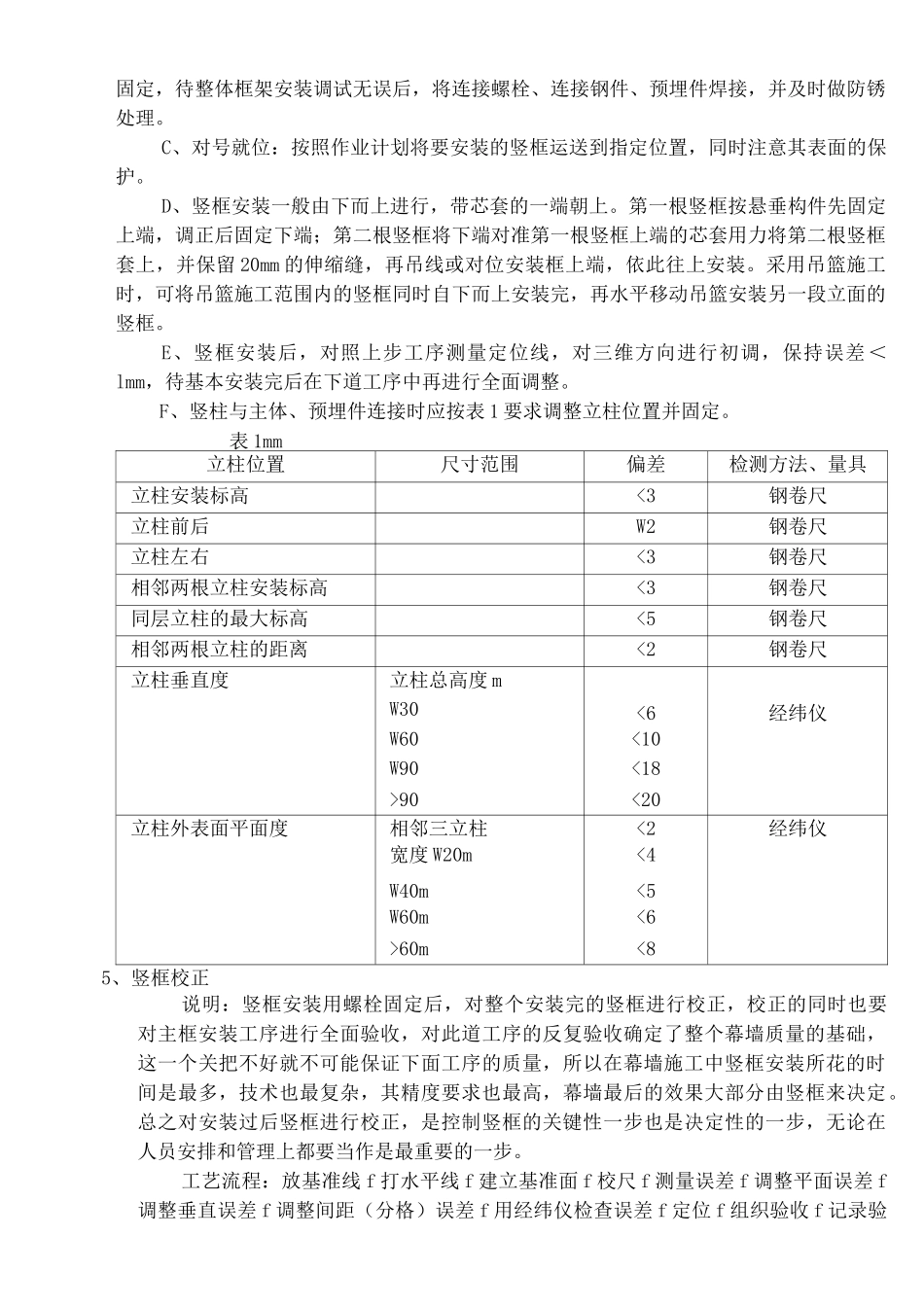

幕墙作业指导书1、放线、测量按土建提供的中心线、水平线、进出位线、500线以及窗台板上皮距水平线的距离，经我安装人员复测后，放钢线。为保证不受其它因素影响，上、下钢线每2层一个固定支点，水平钢线每10米一个固定支点。由水平仪检测，进出位线与中心线放线相同，每层楼由水平仪检测，相邻支座水平误差应符合设计标准，以满足幕墙正常的三维调整功能。操作要领放线：放线从关键点开始，先放吊线（垂线），放线时要注意风力大于4级时不宜放线，同时高层、超高层建筑一般采用仪器放线而不能采用铁线吊线的方法，然后放水平线，用水准仪（有时也可用水平管）进行水平线的放线，一般的铁线放线采用花篮螺丝收紧（俗称紧仔）。测量：根据放线后的现场情况，对实际施工的土建结构进行测量。测量时注意：A、多把米尺同时测量时要考虑米尺的误差，即测量前要校尺；B、测量点要统一；C、测量结构要随时记录，记录清单要清楚明了。2、预埋件调整及补充预埋件是幕墙与主体结构连结的结构件之一，预埋件制作，安装的质量好坏直接影响着幕墙与主体结构的连结功能。其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。所以作为幕墙安装施工的第一项作业，预埋件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。在施工现场找准预埋区域，在施工时应先按我公司分格尺寸要求检查埋件的埋设牢固性和位置准确性。要求标高偏差不大于10mm,与幕墙垂直方向前后距离偏差不大于10mm，平行方向的左右偏差不大于10mm。并责成有关人员对全部预埋件进行检查、校正，对不合格或尺寸误差较大以及漏埋的预埋件进行调整和补充。后补预埋件在安装竖框之前，应做拉拔实验，强度合格后方可安装竖框。3、支座安装说明：安装前检查连接件是否符合要求，是否是合格品，电镀是否按标准进行，孔洞是否符合产品标准。工艺流程：熟悉施工现场一寻准预埋件对准竖框线一拉水平线控制水平高度及进深位置f点焊f检查f加焊f防腐f记录。每层楼的支座点焊后由水平仪检测，相邻支座水平误差应符合设计标准，支座的焊接应防止焊接时的受热变形，其顺序为上、下、左、右，并需清除焊渣和检查焊缝及校核。支座的焊接工作必须在主梁安装和校正后才可进行。注：支座可以单独安装，也可以与竖框同时进行。4、竖框安装竖框安装在全部幕墙安装过程中由于其工程量大，施工不便，精度要求高而占有极重要的地位。如果竖框安装完，则整个工程进度都较易控制了，它的施工质量，直接影响幕墙的安装质量，因此采取合理的竖框安装工艺非常重要。具体安装工艺如下：A、以中心轴线为基准轴，按照设计图纸位置要求向两侧排基准竖框。B、将立柱与连接钢件连接，连接钢件再与主体埋件连接，在立柱安装就位后做临时固定，待整体框架安装调试无误后，将连接螺栓、连接钢件、预埋件焊接，并及时做防锈处理。C、对号就位：按照作业计划将要安装的竖框运送到指定位置，同时注意其表面的保护。D、竖框安装一般由下而上进行，带芯套的一端朝上。第一根竖框按悬垂构件先固定上端，调正后固定下端；第二根竖框将下端对准第一根竖框上端的芯套用力将第二根竖框套上，并保留20mm的伸缩缝，再吊线或对位安装框上端，依此往上安装。采用吊篮施工时，可将吊篮施工范围内的竖框同时自下而上安装完，再水平移动吊篮安装另一段立面的竖框。E、竖框安装后，对照上步工序测量定位线，对三维方向进行初调，保持误差＜lmm，待基本安装完后在下道工序中再进行全面调整。F、竖柱与主体、预埋件连接时应按表1要求调整立柱位置并固定。表1mm立柱位置尺寸范围偏差检测方法、量具立柱安装标高<3钢卷尺立柱前后W2钢卷尺立柱左右<3钢卷尺相邻两根立柱安装标高<3钢卷尺同层立柱的最大标高<5钢卷尺相邻两根立柱的距离<2钢卷尺立柱垂直度立柱总高度mW30<6经纬仪W60<10W90<18>90<20立柱外表面平面度相邻三立柱<2经纬仪宽度W20m<4W40m<5W60m<6>60m<85、竖框校正说明：竖框安装用螺栓固定后，对整个安装完的竖框进行校正，校正的同时也要对主框安装工序进行全面验收，对此道工序的反复验收确定了整个幕墙质量的基础，这一个关把不好就不可能保证下面...
