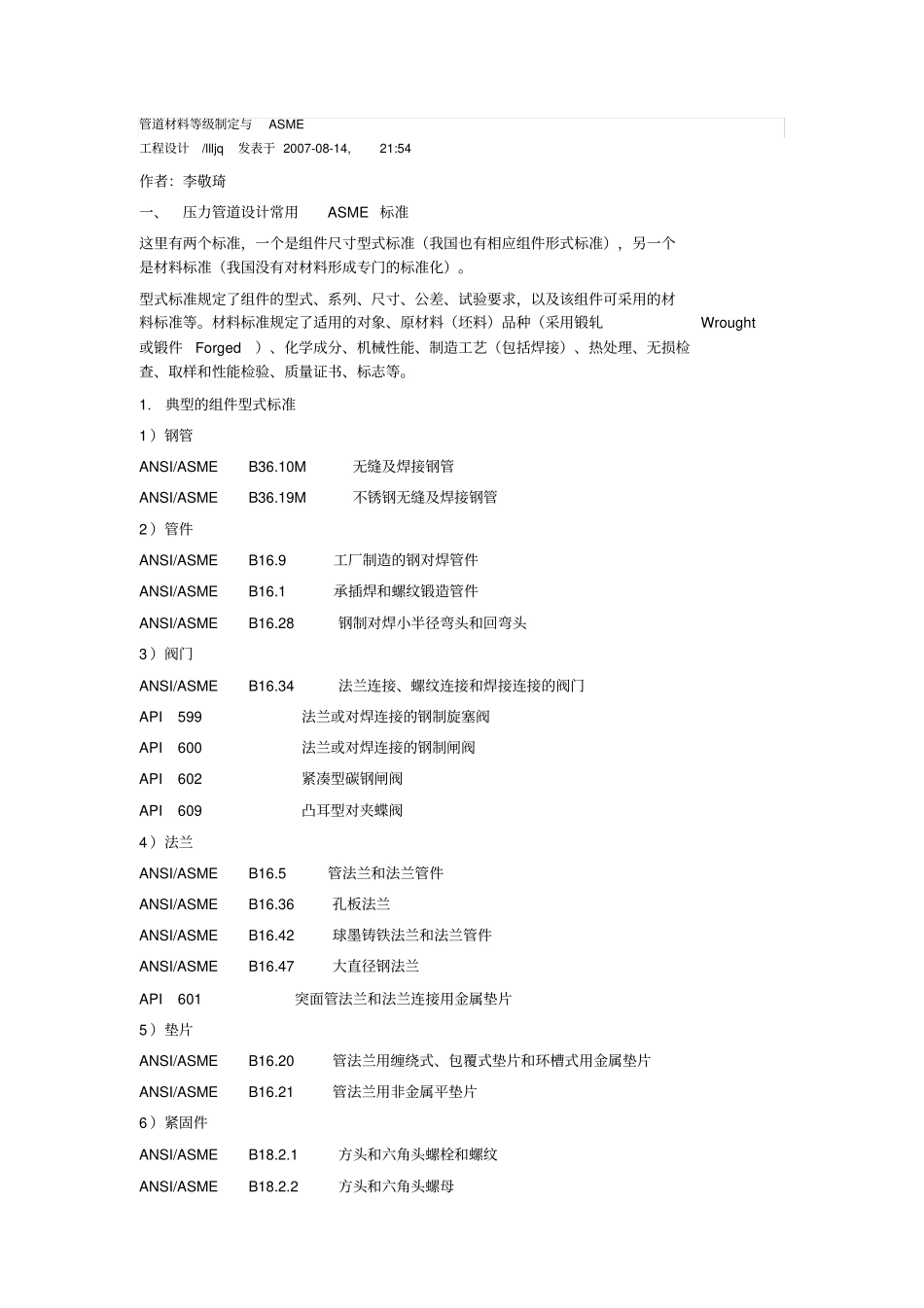

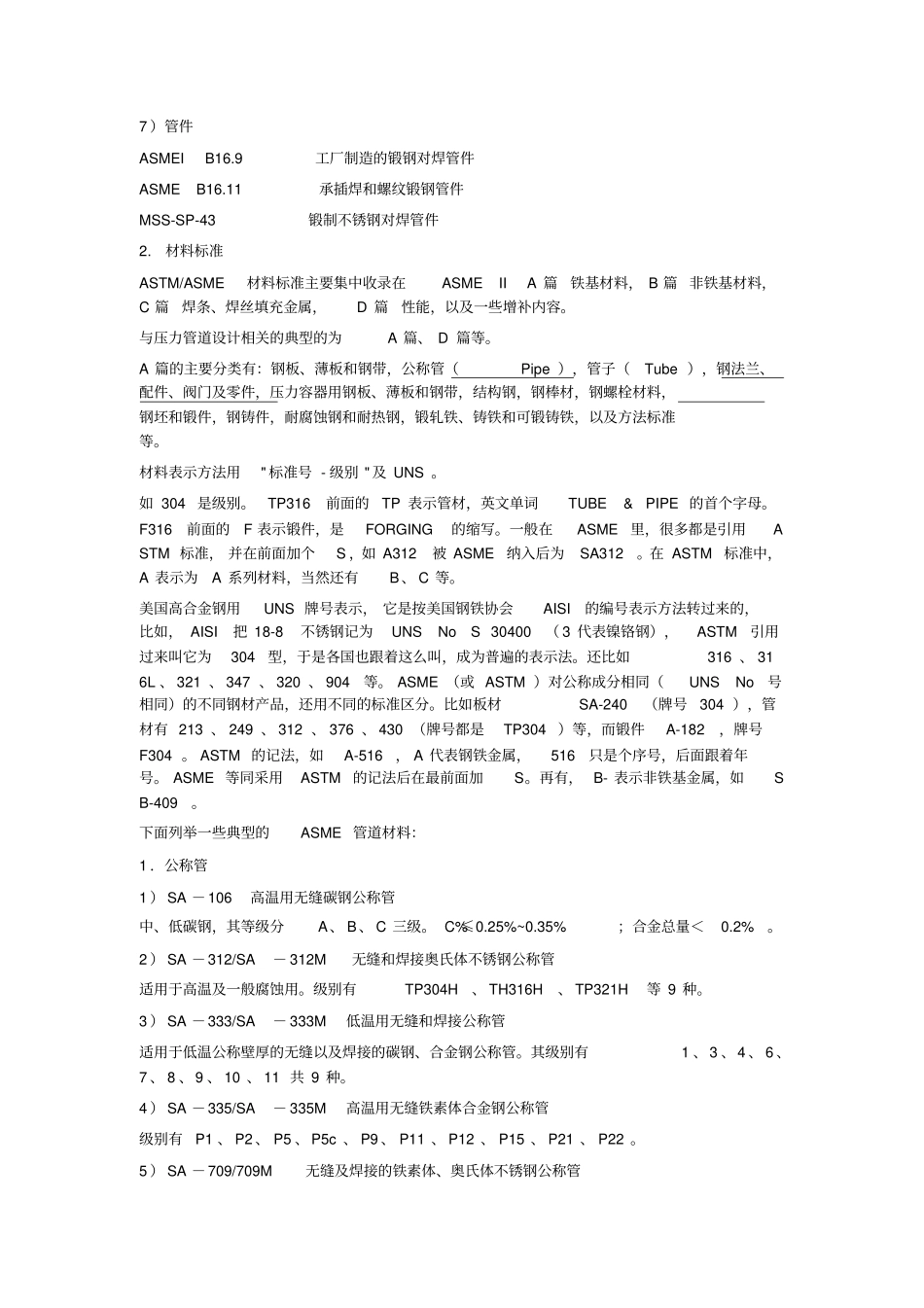

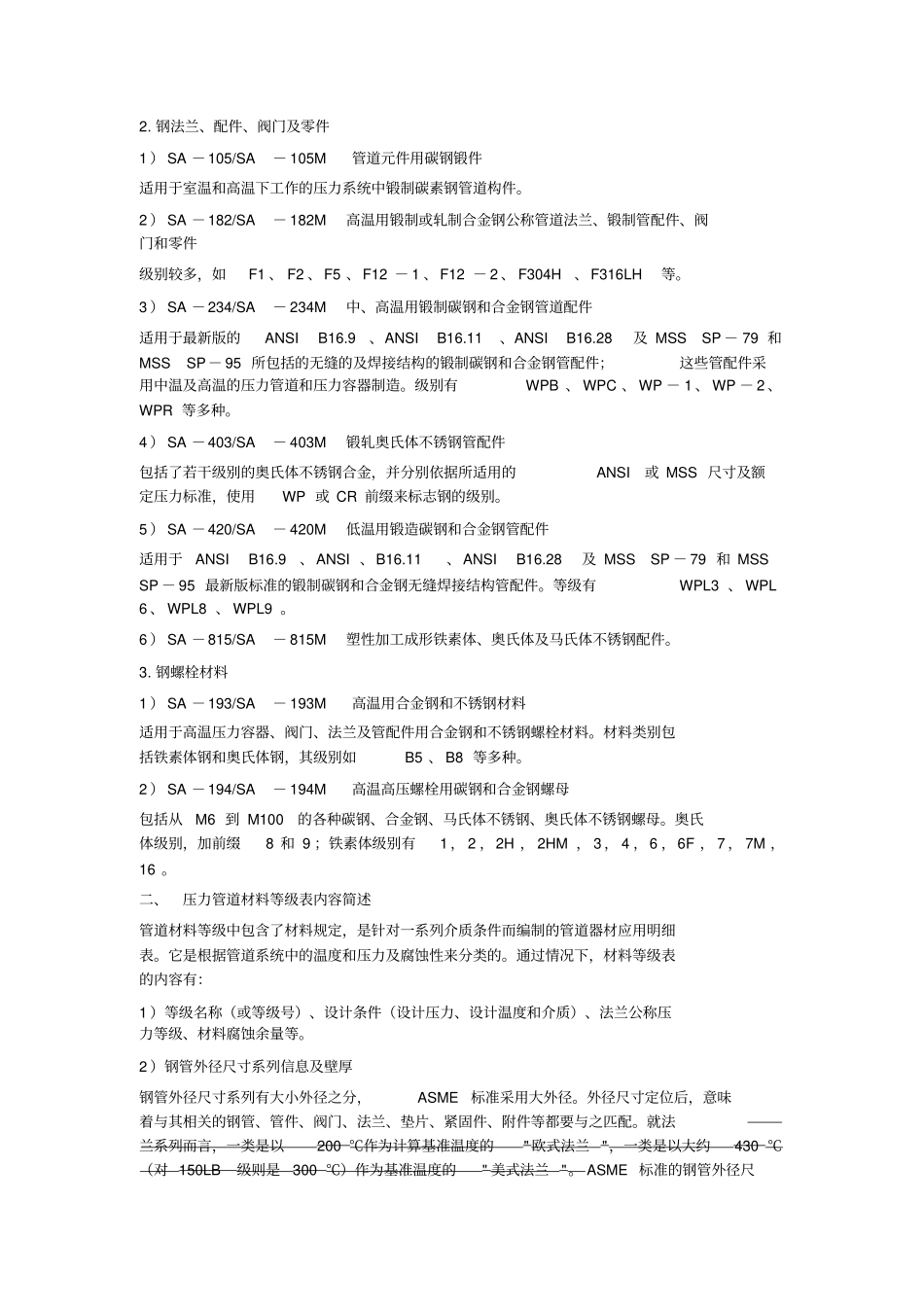

管道材料等级制定与ASME工程设计/llljq发表于2007-08-14,21:54作者：李敬琦一、压力管道设计常用ASME标准这里有两个标准，一个是组件尺寸型式标准（我国也有相应组件形式标准），另一个是材料标准（我国没有对材料形成专门的标准化）。型式标准规定了组件的型式、系列、尺寸、公差、试验要求，以及该组件可采用的材料标准等。材料标准规定了适用的对象、原材料（坯料）品种（采用锻轧Wrought或锻件Forged）、化学成分、机械性能、制造工艺（包括焊接）、热处理、无损检查、取样和性能检验、质量证书、标志等。1.典型的组件型式标准1）钢管ANSI/ASMEB36.10M无缝及焊接钢管ANSI/ASMEB36.19M不锈钢无缝及焊接钢管2）管件ANSI/ASMEB16.9工厂制造的钢对焊管件ANSI/ASMEB16.1承插焊和螺纹锻造管件ANSI/ASMEB16.28钢制对焊小半径弯头和回弯头3）阀门ANSI/ASMEB16.34法兰连接、螺纹连接和焊接连接的阀门API599法兰或对焊连接的钢制旋塞阀API600法兰或对焊连接的钢制闸阀API602紧凑型碳钢闸阀API609凸耳型对夹蝶阀4）法兰ANSI/ASMEB16.5管法兰和法兰管件ANSI/ASMEB16.36孔板法兰ANSI/ASMEB16.42球墨铸铁法兰和法兰管件ANSI/ASMEB16.47大直径钢法兰API601突面管法兰和法兰连接用金属垫片5）垫片ANSI/ASMEB16.20管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ANSI/ASMEB16.21管法兰用非金属平垫片6）紧固件ANSI/ASMEB18.2.1方头和六角头螺栓和螺纹ANSI/ASMEB18.2.2方头和六角头螺母7）管件ASMEIB16.9工厂制造的锻钢对焊管件ASMEB16.11承插焊和螺纹锻钢管件MSS-SP-43锻制不锈钢对焊管件2.材料标准ASTM/ASME材料标准主要集中收录在ASMEIIA篇铁基材料，B篇非铁基材料，C篇焊条、焊丝填充金属，D篇性能，以及一些增补内容。与压力管道设计相关的典型的为A篇、D篇等。A篇的主要分类有：钢板、薄板和钢带，公称管（Pipe），管子（Tube），钢法兰、配件、阀门及零件，压力容器用钢板、薄板和钢带，结构钢，钢棒材，钢螺栓材料，钢坯和锻件，钢铸件，耐腐蚀钢和耐热钢，锻轧铁、铸铁和可锻铸铁，以及方法标准等。材料表示方法用"标准号-级别"及UNS。如304是级别。TP316前面的TP表示管材，英文单词TUBE&PIPE的首个字母。F316前面的F表示锻件，是FORGING的缩写。一般在ASME里，很多都是引用ASTM标准，并在前面加个S，如A312被ASME纳入后为SA312。在ASTM标准中，A表示为A系列材料，当然还有B、C等。美国高合金钢用UNS牌号表示，它是按美国钢铁协会AISI的编号表示方法转过来的，比如，AISI把18-8不锈钢记为UNSNoS30400（3代表镍铬钢），ASTM引用过来叫它为304型，于是各国也跟着这么叫，成为普遍的表示法。还比如316、316L、321、347、320、904等。ASME（或ASTM）对公称成分相同（UNSNo号相同）的不同钢材产品，还用不同的标准区分。比如板材SA-240（牌号304），管材有213、249、312、376、430（牌号都是TP304）等，而锻件A-182，牌号F304。ASTM的记法，如A-516，A代表钢铁金属，516只是个序号，后面跟着年号。ASME等同采用ASTM的记法后在最前面加S。再有，B-表示非铁基金属，如SB-409。下面列举一些典型的ASME管道材料：1．公称管1）SA－106高温用无缝碳钢公称管中、低碳钢，其等级分A、B、C三级。C%≤0.25%~0.35%；合金总量＜0.2%。2）SA－312/SA－312M无缝和焊接奥氏体不锈钢公称管适用于高温及一般腐蚀用。级别有TP304H、TH316H、TP321H等9种。3）SA－333/SA－333M低温用无缝和焊接公称管适用于低温公称壁厚的无缝以及焊接的碳钢、合金钢公称管。其级别有1、3、4、6、7、8、9、10、11共9种。4）SA－335/SA－335M高温用无缝铁素体合金钢公称管级别有P1、P2、P5、P5c、P9、P11、P12、P15、P21、P22。5）SA－709/709M无缝及焊接的铁素体、奥氏体不锈钢公称管2.钢法兰、配件、阀门及零件1）SA－105/SA－105M管道元件用碳钢锻件适用于室温和高温下工作的压力系统中锻制碳素钢管道构件。2）SA－182/SA－182M高温用锻制或轧制合金钢公称管道法兰、锻制管配件、阀门和零件级别较多，如F1、F2、F5、F12－1、F12－2、F304H、F316LH等。3）SA－234/SA－234M中、高温用锻制碳钢和合金钢管道配件适用于最新版的ANSIB...
