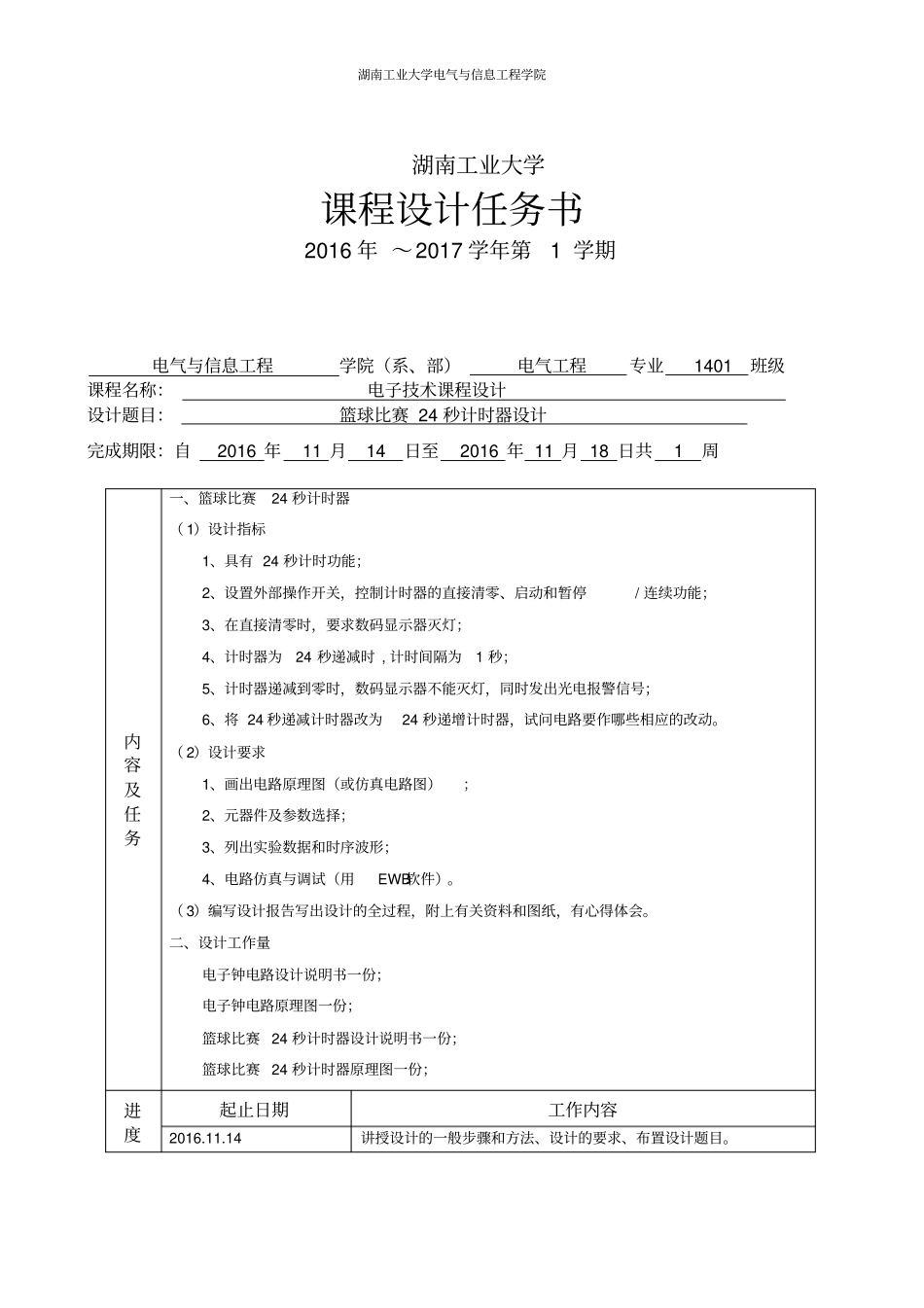

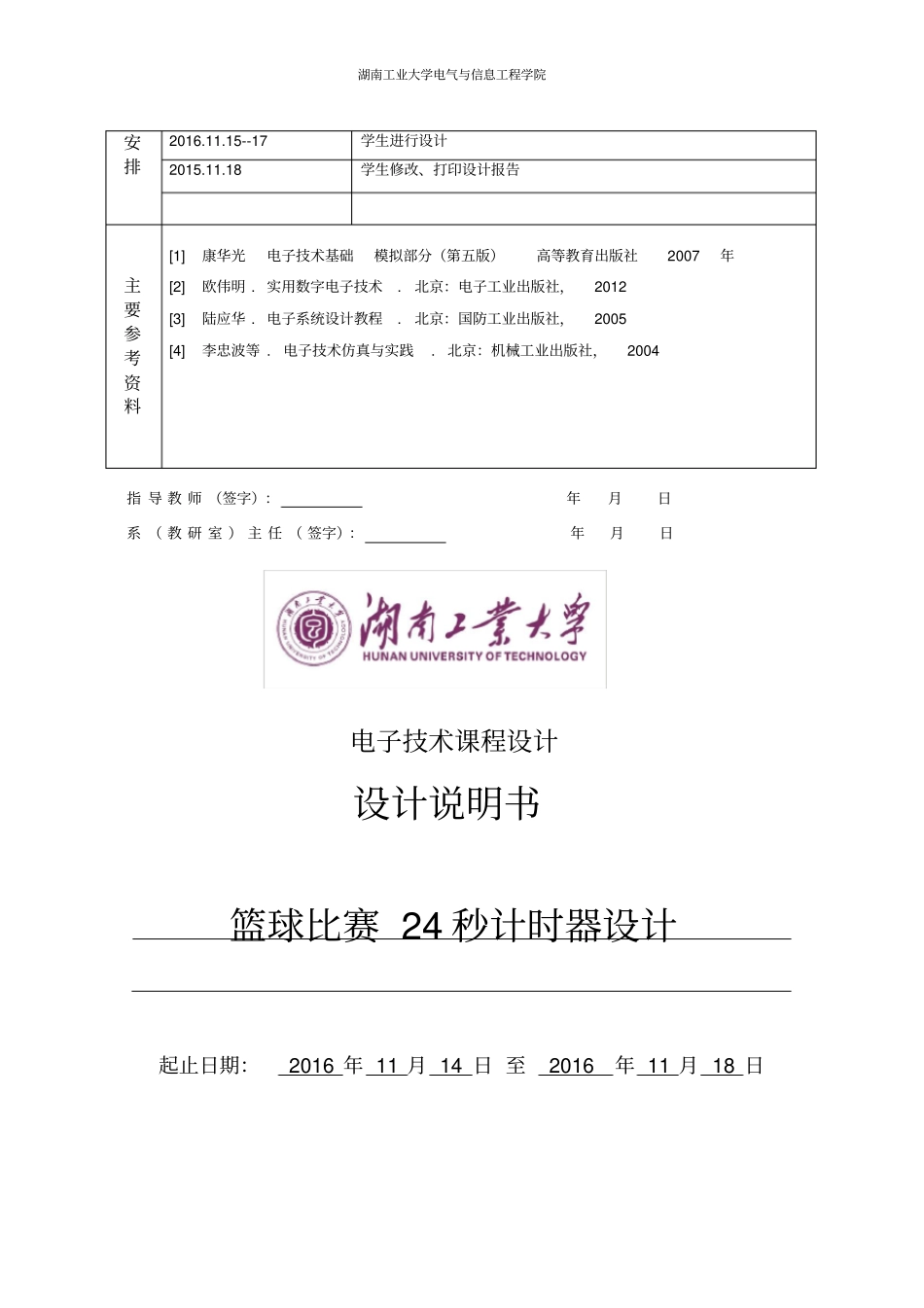

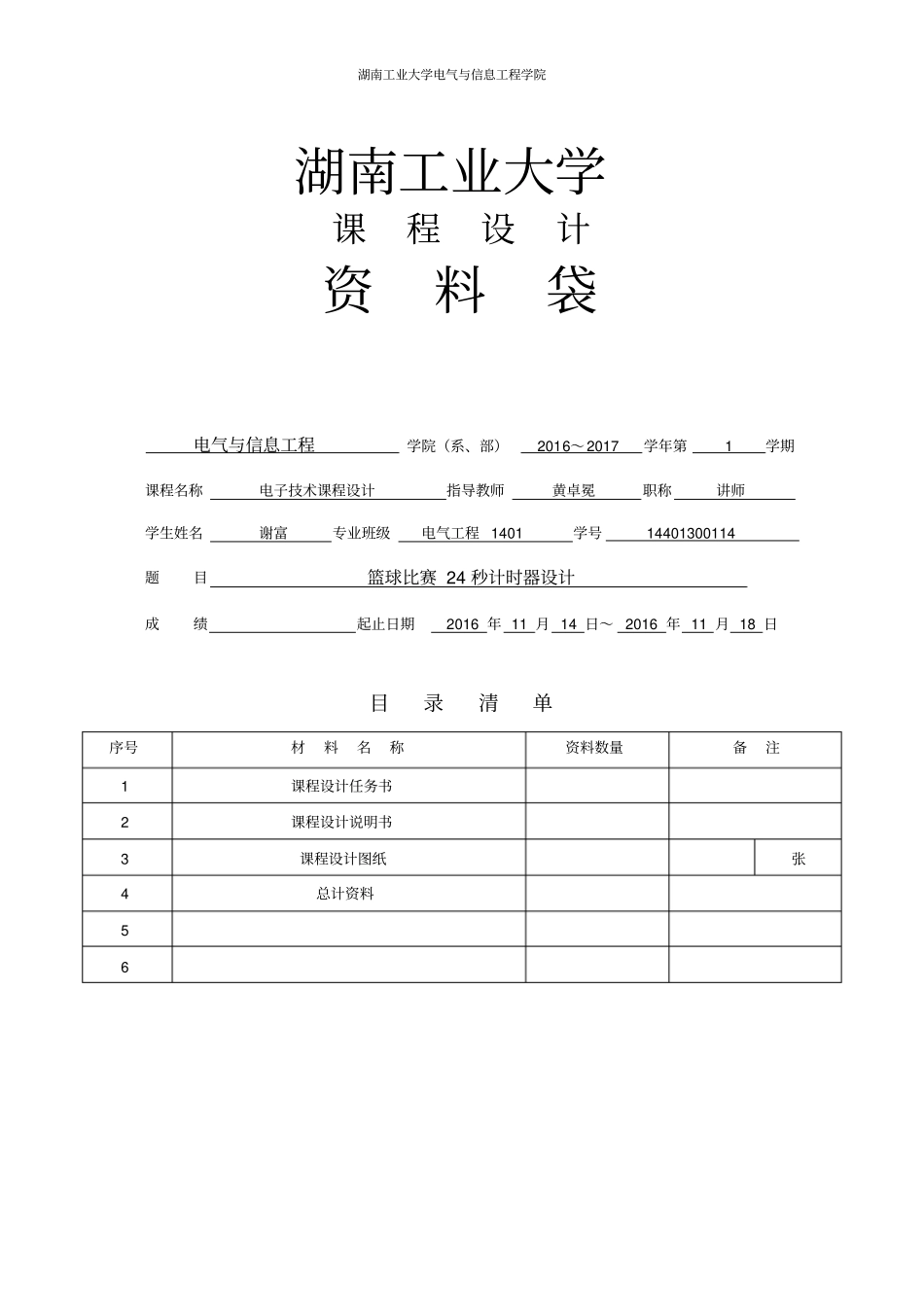

湖南工业大学电气与信息工程学院湖南工业大学课程设计资料袋电气与信息工程学院（系、部）2016～2017学年第1学期课程名称电子技术课程设计指导教师黄卓冕职称讲师学生姓名谢富专业班级电气工程1401学号14401300114题目篮球比赛24秒计时器设计成绩起止日期2016年11月14日～2016年11月18日目录清单序号材料名称资料数量备注1课程设计任务书2课程设计说明书3课程设计图纸张4总计资料56湖南工业大学电气与信息工程学院湖南工业大学课程设计任务书2016年～2017学年第1学期电气与信息工程学院（系、部）电气工程专业1401班级课程名称：电子技术课程设计设计题目：篮球比赛24秒计时器设计完成期限：自2016年11月14日至2016年11月18日共1周内容及任务一、篮球比赛24秒计时器（1）设计指标1、具有24秒计时功能；2、设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；3、在直接清零时，要求数码显示器灭灯；4、计时器为24秒递减时,计时间隔为1秒；5、计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号；6、将24秒递减计时器改为24秒递增计时器，试问电路要作哪些相应的改动。（2）设计要求1、画出电路原理图（或仿真电路图）；2、元器件及参数选择；3、列出实验数据和时序波形；4、电路仿真与调试（用EWB软件）。（3）编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。二、设计工作量电子钟电路设计说明书一份；电子钟电路原理图一份；篮球比赛24秒计时器设计说明书一份；篮球比赛24秒计时器原理图一份；进度起止日期工作内容2016.11.14讲授设计的一般步骤和方法、设计的要求、布置设计题目。湖南工业大学电气与信息工程学院安排2016.11.15--17学生进行设计2015.11.18学生修改、打印设计报告主要参考资料[1]康华光电子技术基础模拟部分（第五版）高等教育出版社2007年[2]欧伟明.实用数字电子技术.北京：电子工业出版社，2012[3]陆应华.电子系统设计教程.北京：国防工业出版社，2005[4]李忠波等.电子技术仿真与实践.北京：机械工业出版社，2004指导教师（签字）：年月日系（教研室）主任（签字）：年月日电子技术课程设计设计说明书起止日期：2016年11月14日至2016年11月18日篮球比赛24秒计时器设计湖南工业大学电气与信息工程学院4学生姓名谢富班级电气工程1401学号14401300114成绩指导教师(签字)电气与信息工程学院（部）篮球比赛24秒计时器设计设计目的及要求一、设计要求（1）设计指标1、具有24秒计时功能。2、设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。3、在直接清零时，要求数码显示器灭灯。4、计时器为24秒递减时,计时间隔为1秒。5、计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号。6、将24秒递减计时器改为24秒递增计时器，试问电路要作哪些相应的改动。它包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路（简称控制电路）和报警电路等五个部分组成。其中计数器和控制电路是系统的主要部分。计数器完成24秒计时功能，而控制电路是控制计时器的直接清零、启动计数和暂停/连续计数、译码显示电路的显示和灭灯等功能。为保证系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系：1．操作直接清零开关时，要求计数器清零，数码显示器灭灯。2．当启动开关闭合时，控制电路应封锁时钟信号CP（秒脉冲信号），同时计数器完成置数功能，数码显示器显示24秒湖南工业大学电气与信息工程学院5字样；当启动开关断开时，计数器开始计数。3．当暂停/连续开关闭合时，控制电路封锁时钟信号CP，计数器处于锁存状态；当暂停/连续开关断开时，计数器继续累计计数。（2）设计要求1、画出电路原理图（或仿真电路图）；2、元器件及参数选择；3、列出实验数据和时序波形。4、电路仿真与调试（用EWB软件）；设计任务一、计时器概述1、计时器的特点及应用在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机，还可以用来做为各种药丸、药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会的应用是相当普遍的。在篮球...
