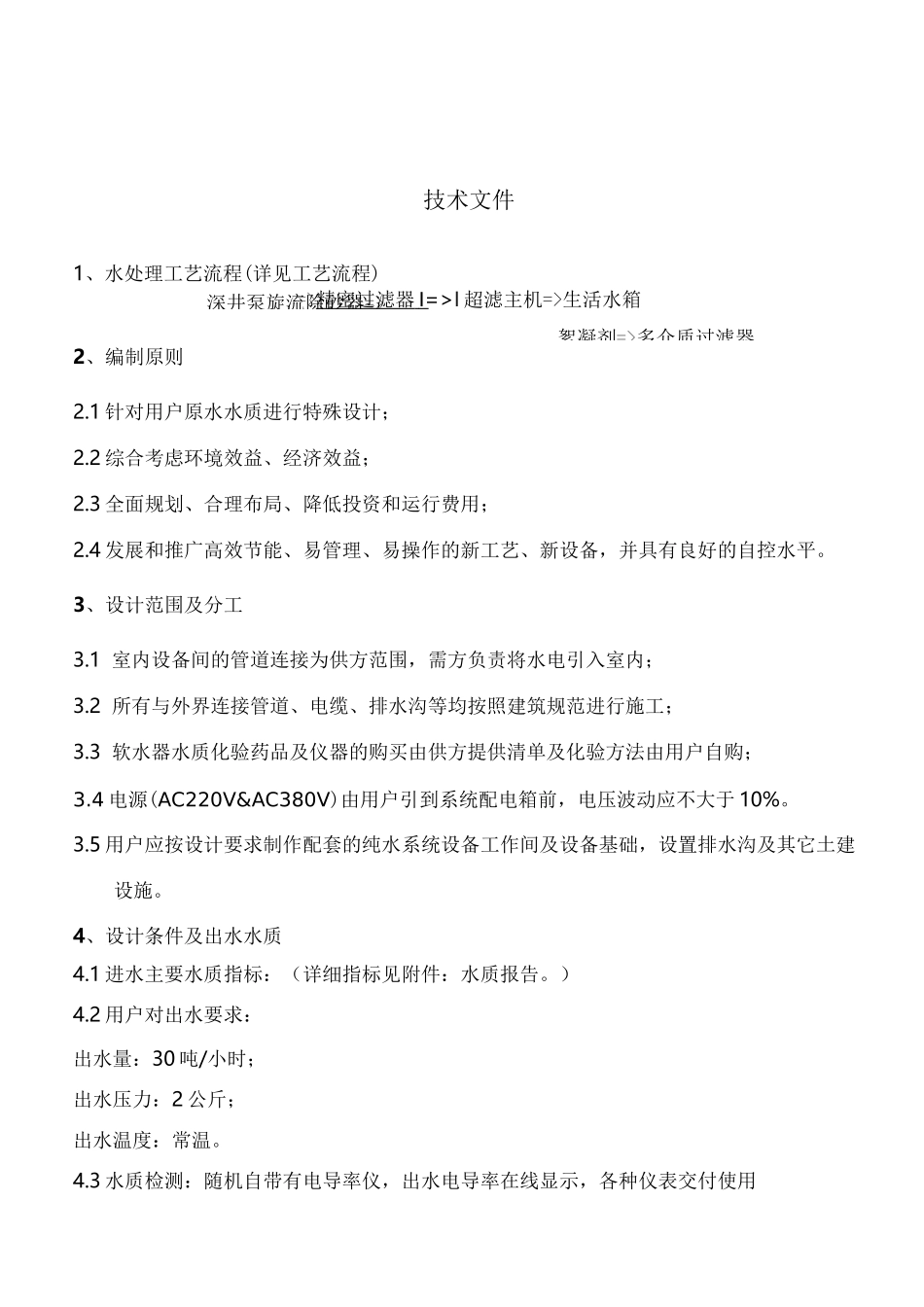

30T/H超滤水系统技术方案二零一一年七月深井泵旋流除砂器=>絮凝剂=>多介质过滤器技术文件1、水处理工艺流程(详见工艺流程)=>精密过滤器I=>I超滤主机=>生活水箱2、编制原则2.1针对用户原水水质进行特殊设计；2.2综合考虑环境效益、经济效益；2.3全面规划、合理布局、降低投资和运行费用；2.4发展和推广高效节能、易管理、易操作的新工艺、新设备，并具有良好的自控水平。3、设计范围及分工3.1室内设备间的管道连接为供方范围，需方负责将水电引入室内；3.2所有与外界连接管道、电缆、排水沟等均按照建筑规范进行施工；3.3软水器水质化验药品及仪器的购买由供方提供清单及化验方法由用户自购；3.4电源(AC220V&AC380V)由用户引到系统配电箱前，电压波动应不大于10%。3.5用户应按设计要求制作配套的纯水系统设备工作间及设备基础，设置排水沟及其它土建设施。4、设计条件及出水水质4.1进水主要水质指标：（详细指标见附件：水质报告。）4.2用户对出水要求：出水量：30吨/小时；出水压力：2公斤；出水温度：常温。4.3水质检测：随机自带有电导率仪，出水电导率在线显示，各种仪表交付使用后应定期进行检测校正。4.4设备最终产水量：30吨/小时@25°C；4.5系统总进水量：40m3/h；4.6控制方式：继电器控制。5、供货范围内的设备技术规范及详细交货清单供方保证所提供的设备为全新的、先进的、成熟的、安全的、完整可靠的且出水水质能符合使用要求。供方提供详细的供货清单，清单中依次说明型号、数量、产地、材质等内容。对于整套系统设备运行和施工所必须的部件，即使供货范围中未详细例出，或数目不足，我公司在执行合同时补足。除特殊注明外，所列数量均为一台机组所需。提供随机备品备件并在后面列出。系统应完整地配备包括本体内部管件、阀门、外部管道、连接件、检修平台、控制系统、进出口就地指示压力表、取样阀等，同时还配齐所有必需的支撑件和紧固件，包括螺栓、螺母和垫圈，以及随机供应备品备件等。5.1原水箱/原水池，原水泵（甲方提供）5.2石英砂过滤器/活性炭过滤器1，石英砂过滤器是利用石英砂滤料去除原水中的悬浮物，属于普通快滤设备。含有悬浮物颗粒的水流过滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会很快升高，直至失效。此时需要利用逆向水流反洗滤料，使过滤器内石英砂悬浮松动，从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走，恢复过滤功能。石英砂长时间使用后磨损变小，石英砂2-3年更换一次，罐体内衬PE,外部缠绕玻璃钢，耐压高、重量轻，耐腐蚀，寿命长，高强度卫生无毒，每一个滤罐出厂前都经过0.8Mpa试压。反洗排水接入地沟。注：ABS为丙烯腈、丁二烯和苯乙烯的共聚物，化学性质稳定、强度高、耐腐蚀、安全无毒,使用广。,2，活性炭过滤器是利用活性炭去除水中低分子有机物，游离氯。作为反渗透系统的前处理装置，活性炭过滤器可有效防止反渗透表面的有机物污染，而不受其本身进水温度、pH值和有机混合物的影响。设计流速15m/h,反冲洗强度10L/m2.s。出水SDI值：出口处SDIS4，进水Cl<0.36mg/L，出水<0.1mg/Lo1左右年更换活性炭滤料，活性炭填装高度1200mm。特性:*可以极为有效地去除水中低分子有机物，游离氯，也能有效防止反渗透表面的有机物污染。*具有独特的均匀布水方式，使过滤达到最大效果，能长期满足反渗透膜对有机物污染要求。*选用较低的流速（正常运行10m/h），以适应将来水质变坏的可能性。*填充精选的均匀滤料，以保证良好的过滤效果，且不会出现反洗乱层现象。5.6絮凝剂加药系统是一种现行的水溶性高分子量聚合物，是水溶性高分子聚合物中应用最广泛的品种之一。它易溶于冷水，几乎不溶于丙酮、甲醇、苯、乙醚、脂类等一般有机溶剂，水溶液为透明的粘稠液体，无毒、无腐蚀性。固体PAM是白色或淡黄色粉末，有吸湿性。PAM热稳定性好，在加热到100°C时也很稳定。它有如下作用：1、絮凝型：PAM能使悬浮物质通过电中和，架桥吸附作用，起到絮凝作用。2、粘合性：能通过物理的作用，其粘合作用。3、降阻型：PAM能有效地降低流体的摩擦阻力...
