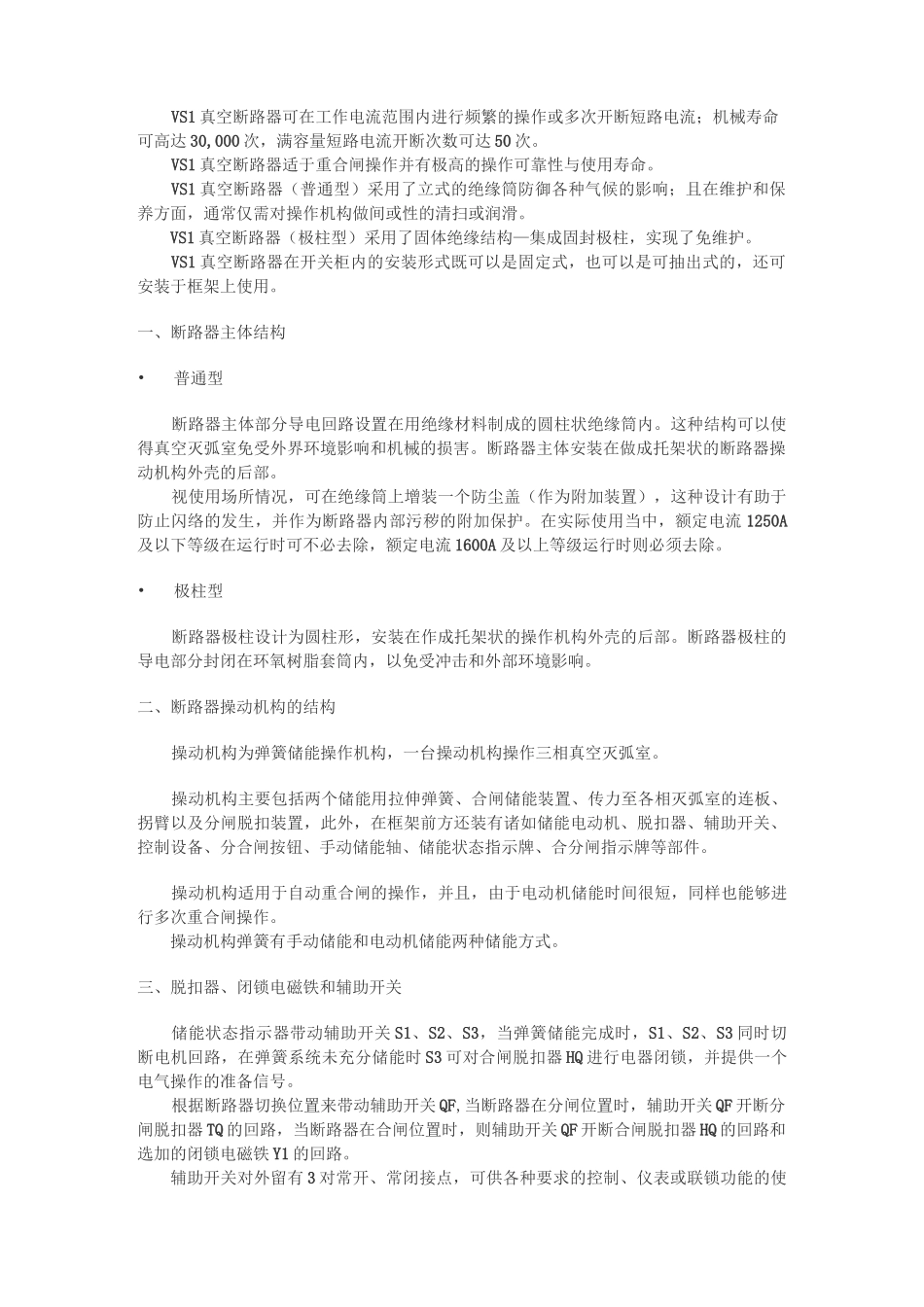

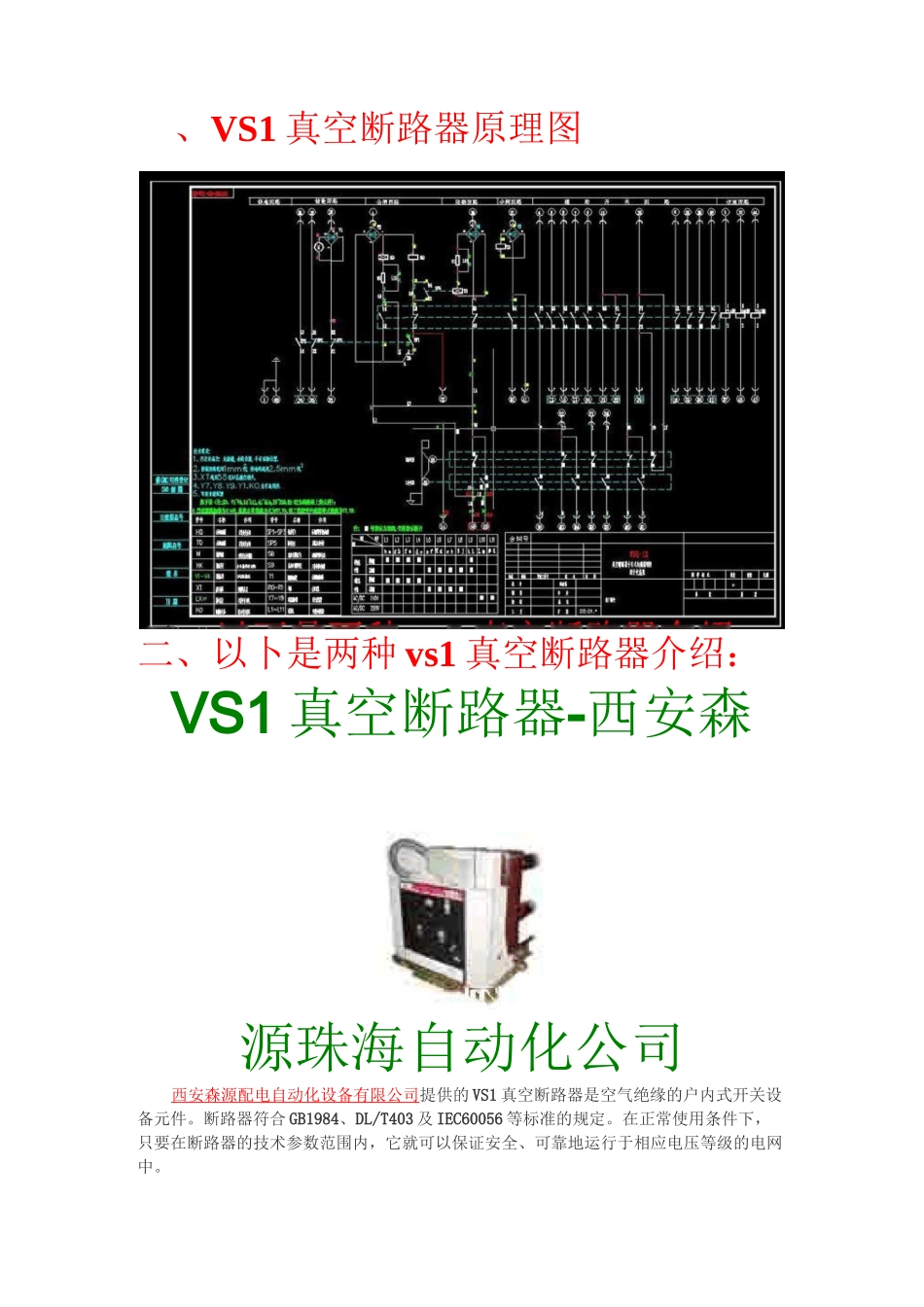

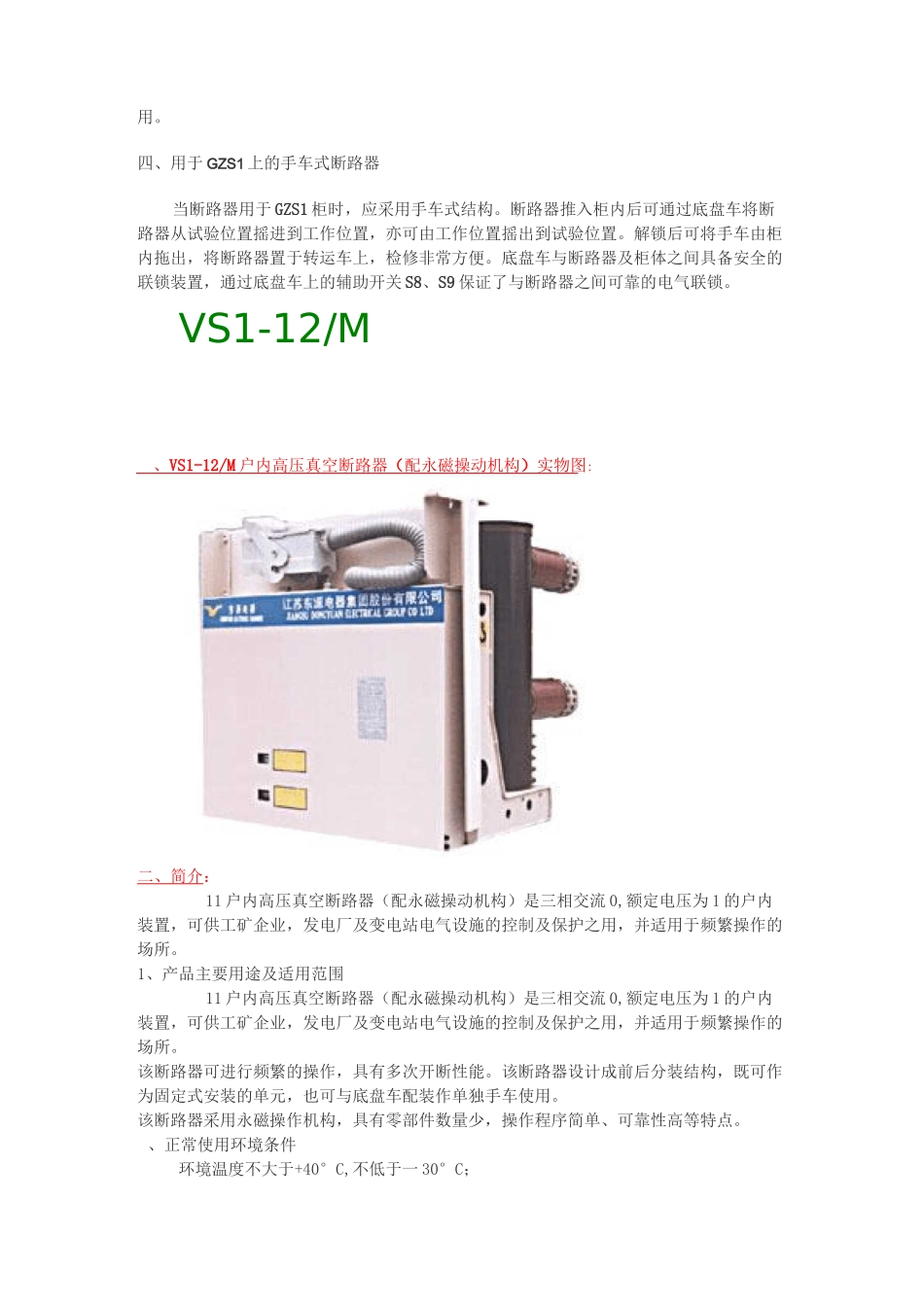

、VS1真空断路器原理图二、以卜是两种vs1真空断路器介绍：VS1真空断路器-西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。断路器符合GB1984、DL/T403及IEC60056等标准的规定。在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。一、断路器主体结构•普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。•极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。操动机构适用于自动重合闸的操作，并且，由于电动机储能时间很短，同样也能够进行多次重合闸操作。操动机构弹簧有手动储能和电动机储能两种储能方式。三、脱扣器、闭锁电磁铁和辅助开关储能状态指示器带动辅助开关S1、S2、S3，当弹簧储能完成时，S1、S2、S3同时切断电机回路，在弹簧系统未充分储能时S3可对合闸脱扣器HQ进行电器闭锁，并提供一个电气操作的准备信号。根据断路器切换位置来带动辅助开关QF,当断路器在分闸位置时，辅助开关QF开断分闸脱扣器TQ的回路，当断路器在合闸位置时，则辅助开关QF开断合闸脱扣器HQ的回路和选加的闭锁电磁铁Y1的回路。辅助开关对外留有3对常开、常闭接点，可供各种要求的控制、仪表或联锁功能的使用。四、用于GZS1上的手车式断路器当断路器用于GZS1柜时，应采用手车式结构。断路器推入柜内后可通过底盘车将断路器从试验位置摇进到工作位置，亦可由工作位置摇出到试验位置。解锁后可将手车由柜内拖出，将断路器置于转运车上，检修非常方便。底盘车与断路器及柜体之间具备安全的联锁装置，通过底盘车上的辅助开关S8、S9保证了与断路器之间可靠的电气联锁。VS1-12/M、VS1-12/M户内高压真空断路器（配永磁操动机构）实物图:二、简介：11户内高压真空断路器（配永磁操动机构）是三相交流0,额定电压为1的户内装置，可供工矿企业，发电厂及变电站电气设施的控制及保护之用，并适用于频繁操作的场所。1、产品主要用途及适用范围11户内高压真空断路器（配永磁操动机构）是三相交流0,额定电压为1的户内装置，可供工矿企业，发电厂及变电站电气设施的控制及保护之用，并适用于频繁操作的场所。该断路器可进行频繁的操作，具有多次开断性能。该断路器设计成前后分装结构，既可作为固定式安装的单元，也可与底盘车配装作单独手车使用。该断路器采用永磁操作机构，具有零部件数量少，操作程序简单、可靠性高等特点。、正常使用环境条件环境温度不大于+40°C,不低于一30°C；海拔高度三1000m;空气相对湿度：日平均值不大于％,月平均值不大于％；.地震烈度不超过度；注：偏离正常使用条件可与...
