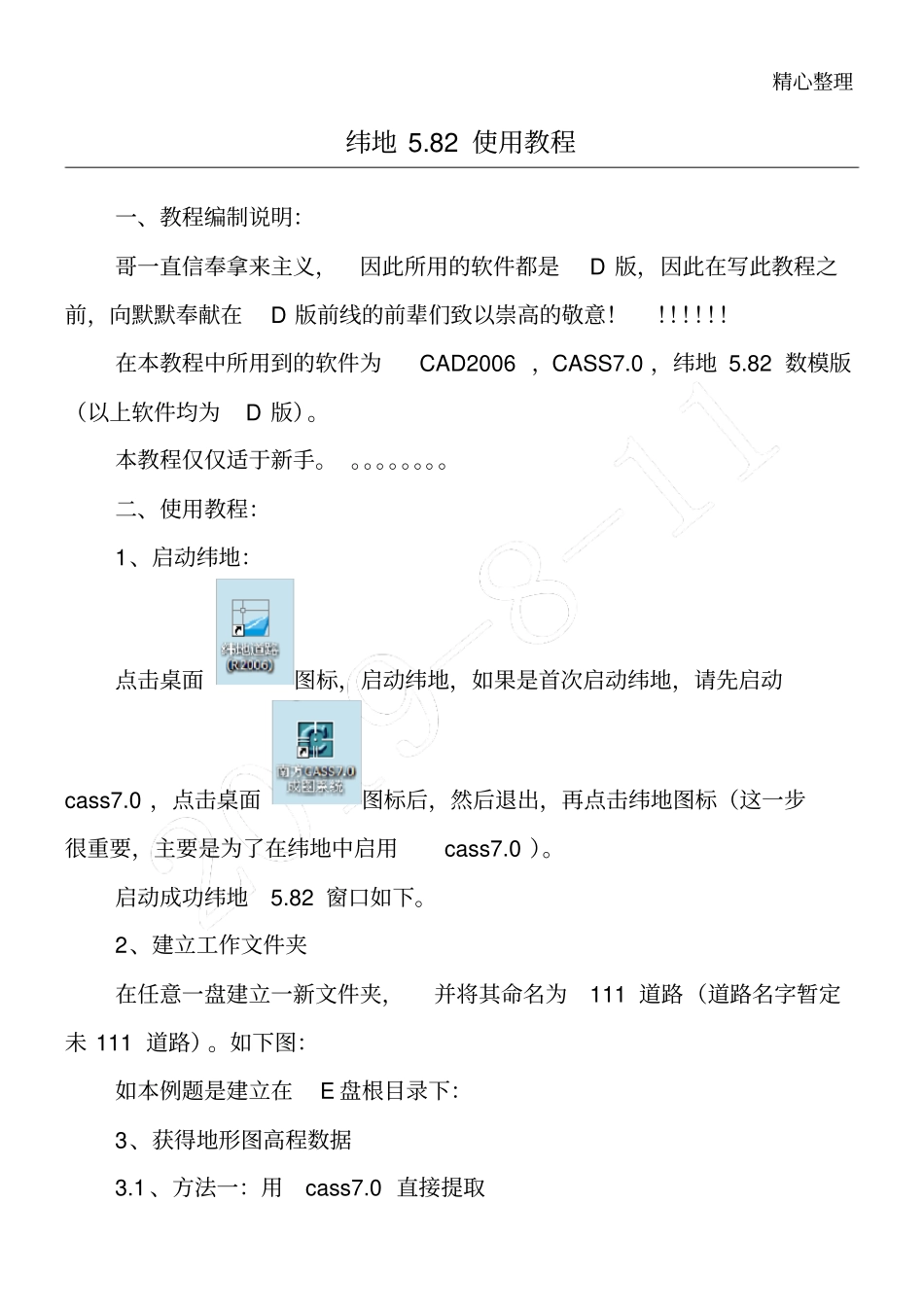

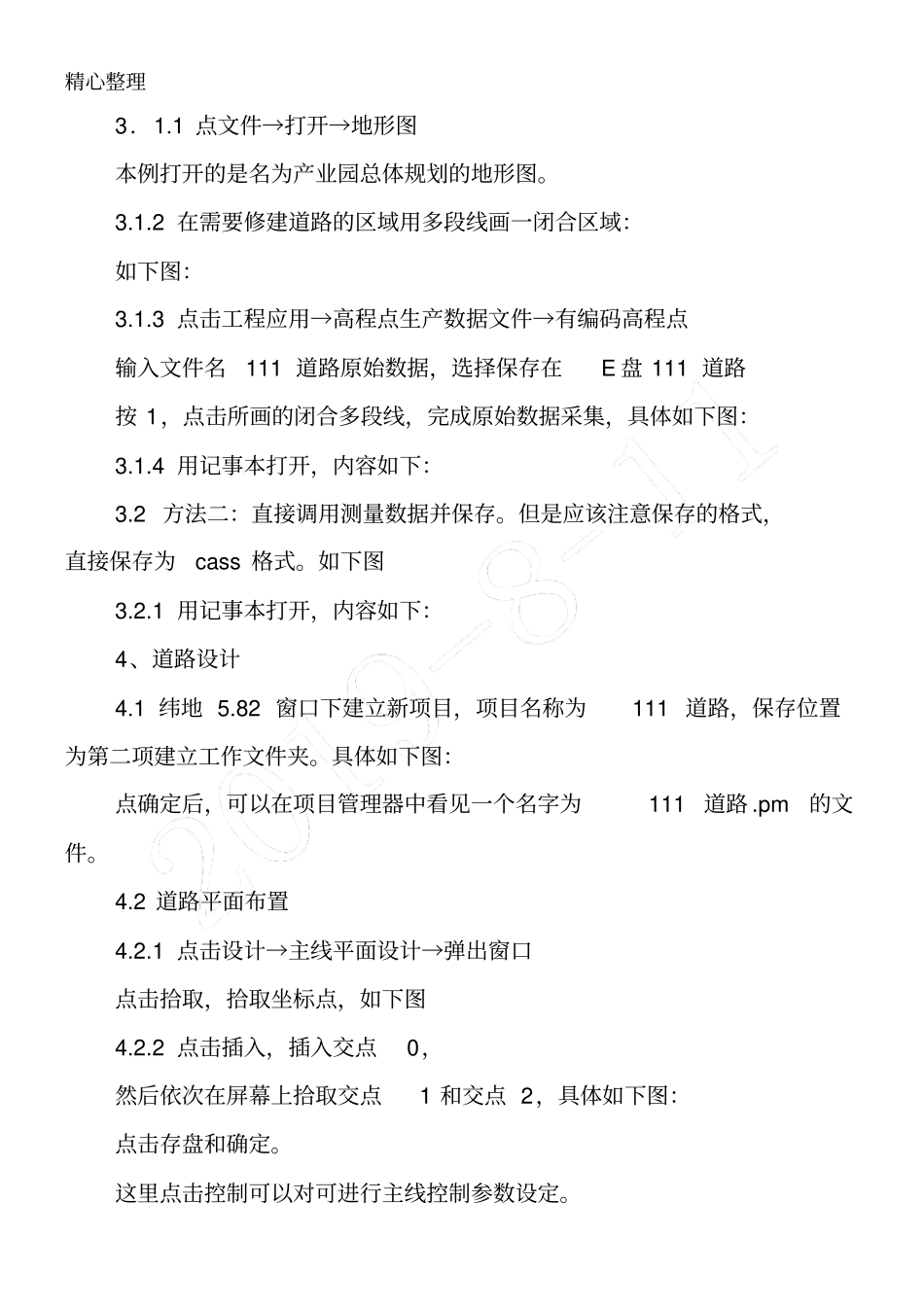

精心整理纬地5.82使用教程一、教程编制说明：哥一直信奉拿来主义，因此所用的软件都是D版，因此在写此教程之前，向默默奉献在D版前线的前辈们致以崇高的敬意！！！！！！！在本教程中所用到的软件为CAD2006，CASS7.0，纬地5.82数模版（以上软件均为D版）。本教程仅仅适于新手。。。。。。。。。二、使用教程：1、启动纬地：点击桌面图标，启动纬地，如果是首次启动纬地，请先启动cass7.0，点击桌面图标后，然后退出，再点击纬地图标（这一步很重要，主要是为了在纬地中启用cass7.0）。启动成功纬地5.82窗口如下。2、建立工作文件夹在任意一盘建立一新文件夹，并将其命名为111道路（道路名字暂定未111道路）。如下图：如本例题是建立在E盘根目录下：3、获得地形图高程数据3.1、方法一：用cass7.0直接提取精心整理3．1.1点文件→打开→地形图本例打开的是名为产业园总体规划的地形图。3.1.2在需要修建道路的区域用多段线画一闭合区域：如下图：3.1.3点击工程应用→高程点生产数据文件→有编码高程点输入文件名111道路原始数据，选择保存在E盘111道路按1，点击所画的闭合多段线，完成原始数据采集，具体如下图：3.1.4用记事本打开，内容如下：3.2方法二：直接调用测量数据并保存。但是应该注意保存的格式，直接保存为cass格式。如下图3.2.1用记事本打开，内容如下：4、道路设计4.1纬地5.82窗口下建立新项目，项目名称为111道路，保存位置为第二项建立工作文件夹。具体如下图：点确定后，可以在项目管理器中看见一个名字为111道路.pm的文件。4.2道路平面布置4.2.1点击设计→主线平面设计→弹出窗口点击拾取，拾取坐标点，如下图4.2.2点击插入，插入交点0，然后依次在屏幕上拾取交点1和交点2，具体如下图：点击存盘和确定。这里点击控制可以对可进行主线控制参数设定。精心整理4.3.3点击左边箭头，找到交点14.3.4点击拖动R，对道路进行弯道设计。具体如下图在感觉适合的位置点击鼠标左键，弹出以下窗口4.3.5对半径Rc进行取整点击试算和计算绘图4.3.6再次点击设计→主线平面设计弹出窗口进行存盘。这时我们打开项目管理器就会发现里面多了一个平面交点文件。点击保存和退出。4.3.7完成这步我们可以进行平面分图点击绘图→平面自动分图进行分图设置，点击开始出图，完成平面分图。5、道路纵断面数据输入。纬地纵横断面输入可分为手工输入和导入其他文件的里程文件进行精心整理纵横断面输入，这里主要讲的是通过cass7.0为纬地提供纵横断面数据输入。5.1关闭当前工作电子地形图，新建一cad文件点击打开界面如下：5.2点击绘图处理→展高程点，具体如下图点回车跳出如下窗口：选择我们早放置在E盘111道路下的111道路数据文件，点击打开。点回车，跳出如下画面：5.2.1点击纬地工具条设计→平面主线平面设计，如下图：跳出如下窗口点击计算绘图，结果如下：5.2.2用多段线将道路主线重新画一下。注意画多段线的起点位置应该是主平面的0点桩号。如下图：精心整理5.2.3获取主线纵断面数据点击工程应用→生成里程文件→由复合线生产→普通断面5．2.4选择断面线，选择你所画的复合线，跳出如下窗口：选取坐标数据文件，和命名里程文件名称，采样点距离。本例如下：说明采样点间距为10米，既桩号间隔10米，将生成的里程文件直接命名为纬地用纵断，并保存于E盘111道路文件夹。点击确定。这样道路的纵断线就生成了，但是这样的纵断线是不能直接应用的，我们进入E盘111道路文件夹用记事本打开纬地用纵断。如下图：5.2.5将记事本第一行的BEGIN删除，如下图：然后保存退出。5.2.6点击纬地工具条数据→纵断数据输入，如下图：5.2.7跳出如下窗口如果这是进行手工录入纵断面高程数据，太繁琐并且容易出现错误。点击文件→导入南方cass纵断地面线或者导入sv300纵断线。5.2.8跳出如下画面：直接导入纬地用纵断，点打开5.2.9画面显示如下：点保存，同时文件命名为“111道路”，退出。这时我们在纬地项目管理器中应该看见111道路纵断文件的形成：点击项目文件→保存并退出。6、道路横断面数据输入：精心整理6.1点击工程应用→生成里程→由纵断面生成→新建选择所画的符合线弹出如下画面由于我们在建立纵断面文件选...
