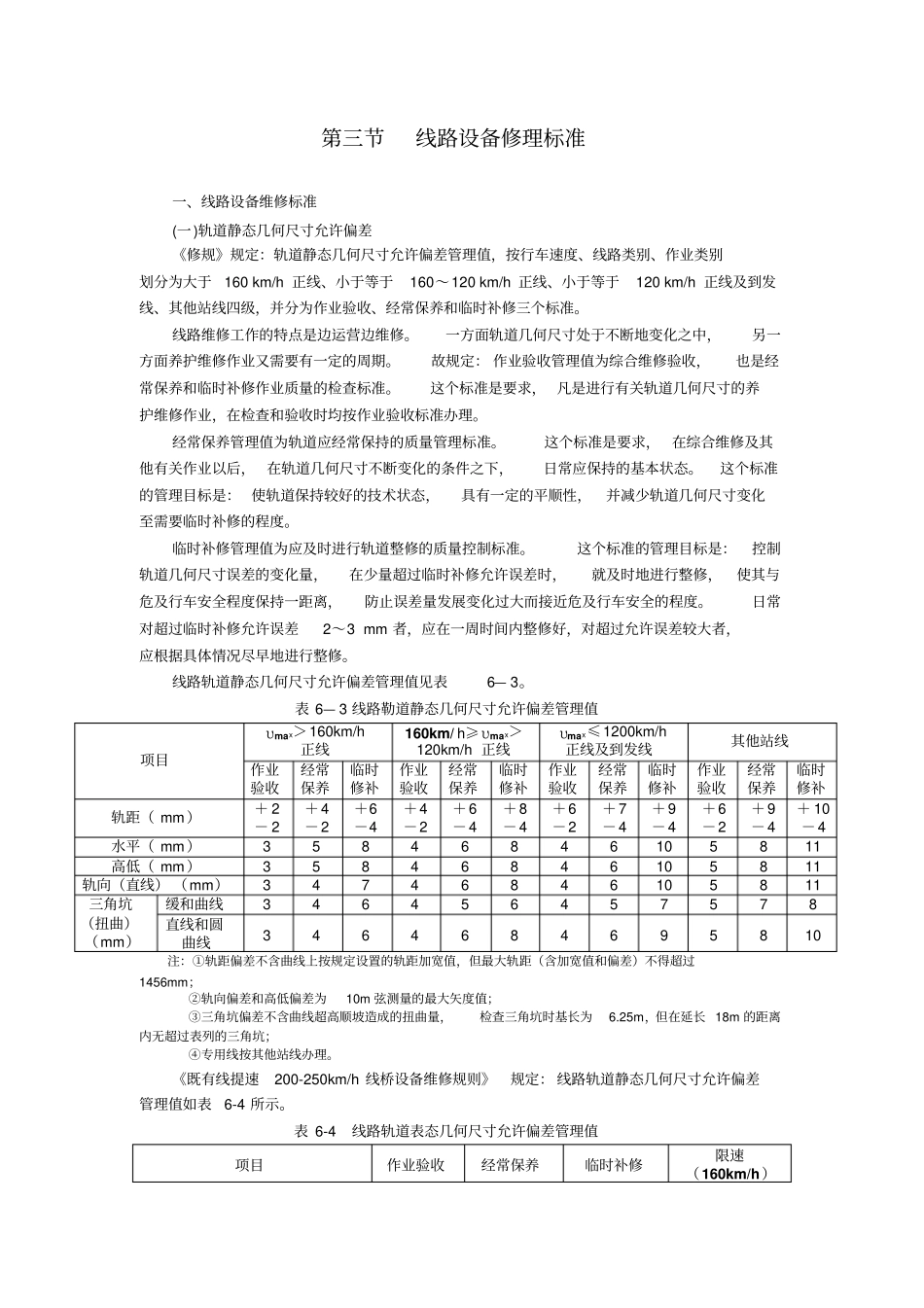

第三节线路设备修理标准一、线路设备维修标准(一)轨道静态几何尺寸允许偏差《修规》规定：轨道静态几何尺寸允许偏差管理值，按行车速度、线路类别、作业类别划分为大于160km/h正线、小于等于160～120km/h正线、小于等于120km/h正线及到发线、其他站线四级，并分为作业验收、经常保养和临时补修三个标准。线路维修工作的特点是边运营边维修。一方面轨道几何尺寸处于不断地变化之中，另一方面养护维修作业又需要有一定的周期。故规定：作业验收管理值为综合维修验收，也是经常保养和临时补修作业质量的检查标准。这个标准是要求，凡是进行有关轨道几何尺寸的养护维修作业，在检查和验收时均按作业验收标准办理。经常保养管理值为轨道应经常保持的质量管理标准。这个标准是要求，在综合维修及其他有关作业以后，在轨道几何尺寸不断变化的条件之下，日常应保持的基本状态。这个标准的管理目标是：使轨道保持较好的技术状态，具有一定的平顺性，并减少轨道几何尺寸变化至需要临时补修的程度。临时补修管理值为应及时进行轨道整修的质量控制标准。这个标准的管理目标是：控制轨道几何尺寸误差的变化量，在少量超过临时补修允许误差时，就及时地进行整修，使其与危及行车安全程度保持一距离，防止误差量发展变化过大而接近危及行车安全的程度。日常对超过临时补修允许误差2～3mm者，应在一周时间内整修好，对超过允许误差较大者，应根据具体情况尽早地进行整修。线路轨道静态几何尺寸允许偏差管理值见表6—3。表6—3线路勒道静态几何尺寸允许偏差管理值项目υmax＞160km/h正线160km/h≥υmax＞120km/h正线υmax≤1200km/h正线及到发线其他站线作业验收经常保养临时修补作业验收经常保养临时修补作业验收经常保养临时修补作业验收经常保养临时修补轨距（mm）＋2－2＋4－2＋6－4＋4－2＋6－4＋8－4＋6－2＋7－4＋9－4＋6－2＋9－4＋10－4水平（mm）35846846105811高低（mm）35846846105811轨向（直线）（mm）34746846105811三角坑（扭曲）（mm）缓和曲线346456457578直线和圆曲线3464684695810注：①轨距偏差不含曲线上按规定设置的轨距加宽值，但最大轨距（含加宽值和偏差）不得超过1456mm；②轨向偏差和高低偏差为10m弦测量的最大矢度值；③三角坑偏差不含曲线超高顺坡造成的扭曲量，检查三角坑时基长为6.25m，但在延长18m的距离内无超过表列的三角坑；④专用线按其他站线办理。《既有线提速200-250km/h线桥设备维修规则》规定：线路轨道静态几何尺寸允许偏差管理值如表6-4所示。表6-4线路轨道表态几何尺寸允许偏差管理值项目作业验收经常保养临时补修限速（160km/h）轨距（mm）＋2－2＋4－2＋6－4＋8－6水平（mm）35810高低（mm）35811轨向（mm）3479三角坑（扭曲）（mm）缓和曲线3468直线和圆曲线3468注：①轨向偏差和高低偏差为10m及以下弦测量的最大矢度值；②三解坑偏差不含曲线超高顺坡造成的扭曲量，检查三解坑时基长为6.25m，但在延长18m的距离内无超过表列的三角抗。《铁路客运专线技术管理办法（试行）》规定：正线轨道几何尺寸静态允许偏差标准如表6-5和表6-6所示。表6-5有咋轨道静态几何尺寸允许偏差高低、轨向水平扭曲轨距轨距变化率辐值2mm2mm/5m10mm/150m2mm2mm±1mm1/1500备注弦长10m基长48a基长480a—基长3m——表6-6无砟轨道静态几何尺寸允许偏差高低、轨向水平扭曲轨距轨距变化率辐值2mm2mm/8a10mm/240a2mm2mm±1mm1/1500备注弦长10m基长48a基长480a—基长3m——注：a为扣件节点间距(m)。(二)线路综合维修验收评分标准线路综合维修验收采取评分办法，评分标准中表6-7的规定。满分为100分，100-85分为优良，85（不含）-60分为合格，60分以下为失格。失格线路整个复验后，在60分及以上者为合格。表6-7线路综合维修验收评分标准项目内容编号扣分条件抽验数量单位扣分(分)说明正线及到发线其他站线轨道几何尺寸轨距、水平、三角坑1超过作业验收标准允许偏差同左连续检测100m处4选择质量较差地段，有曲线时检测一个曲线的正矢，曲线正矢超过作业验收标准允许偏差每处扣4分2超过验收保养标准允许偏差同左处413允许速度大于120km/h线路轨距变化率大于1‰，其他线路大于2‰（不...
