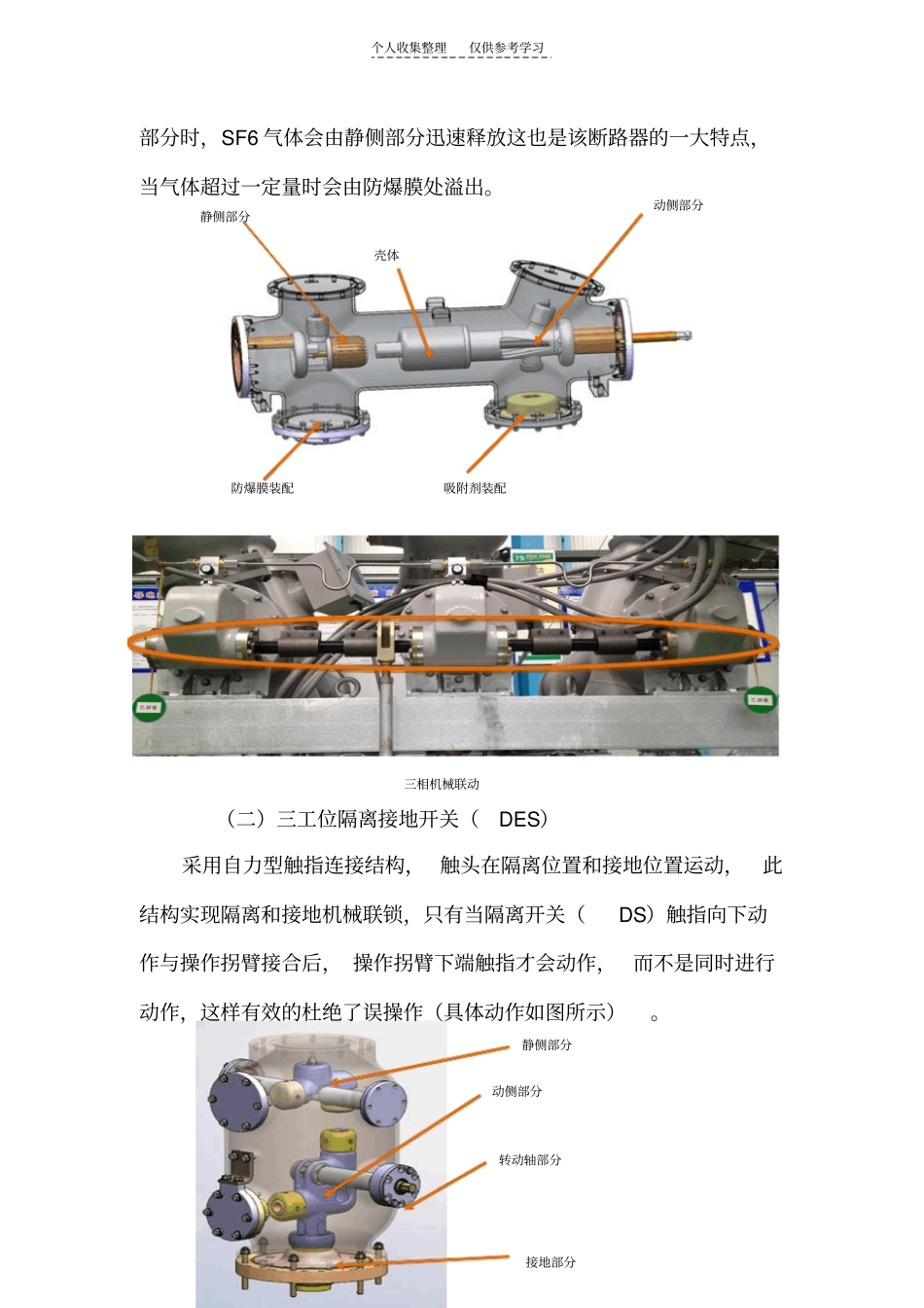

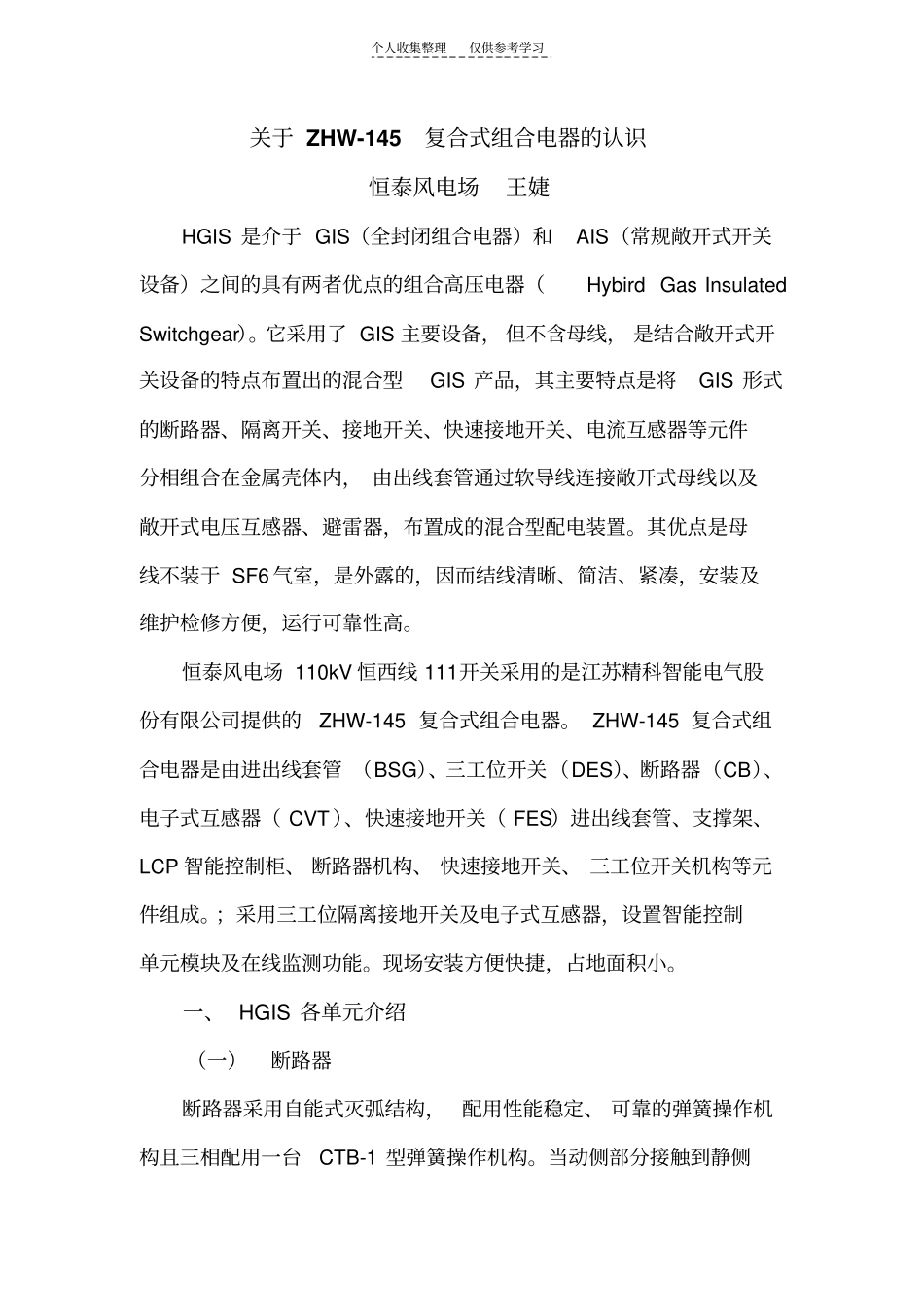

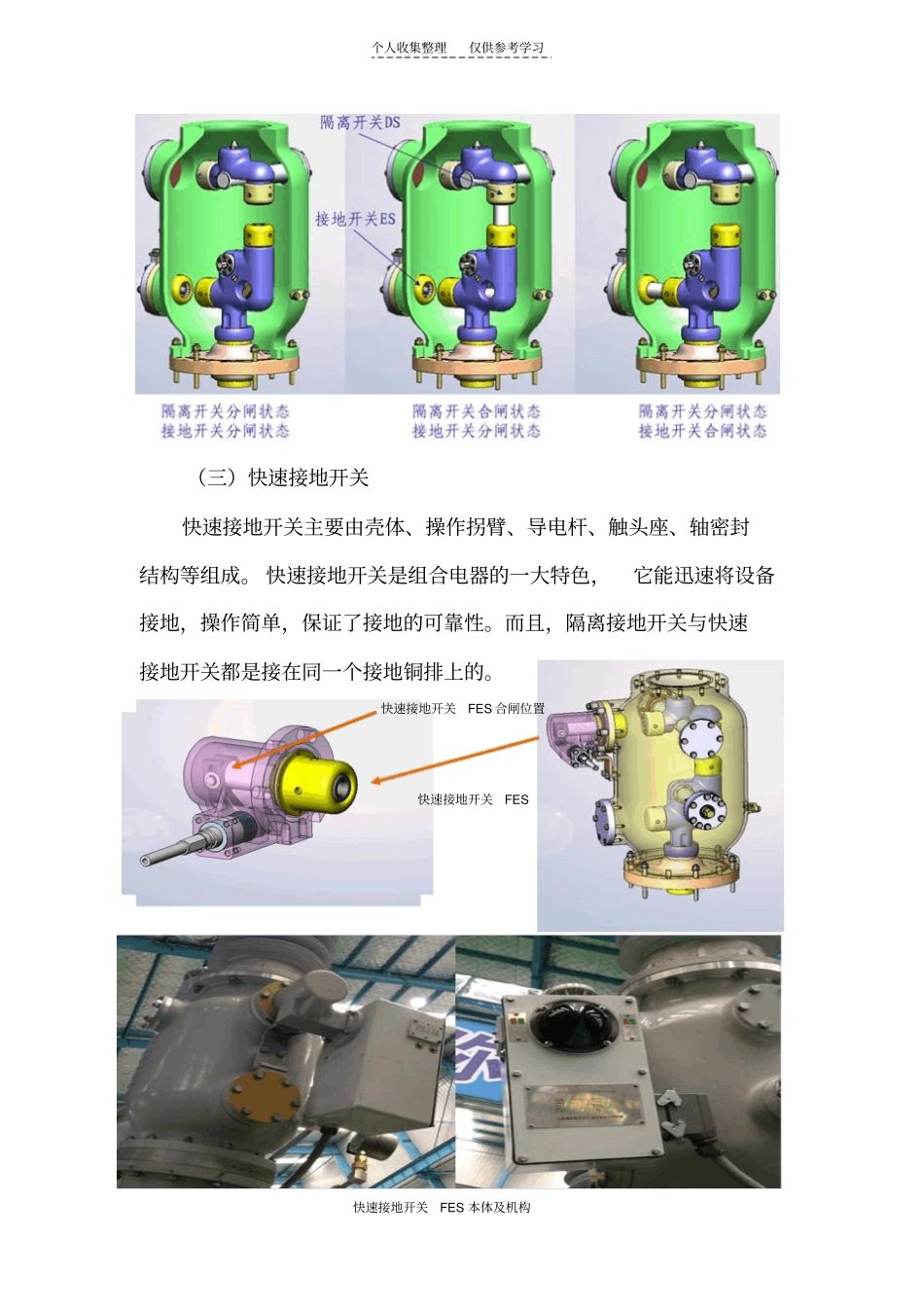

个人收集整理仅供参考学习关于ZHW-145复合式组合电器的认识恒泰风电场王婕HGIS是介于GIS（全封闭组合电器）和AIS（常规敞开式开关设备）之间的具有两者优点的组合高压电器（HybirdGasInsulatedSwitchgear）。它采用了GIS主要设备，但不含母线，是结合敞开式开关设备的特点布置出的混合型GIS产品，其主要特点是将GIS形式的断路器、隔离开关、接地开关、快速接地开关、电流互感器等元件分相组合在金属壳体内，由出线套管通过软导线连接敞开式母线以及敞开式电压互感器、避雷器，布置成的混合型配电装置。其优点是母线不装于SF6气室，是外露的，因而结线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。恒泰风电场110kV恒西线111开关采用的是江苏精科智能电气股份有限公司提供的ZHW-145复合式组合电器。ZHW-145复合式组合电器是由进出线套管（BSG）、三工位开关（DES）、断路器（CB）、电子式互感器（CVT）、快速接地开关（FES）进出线套管、支撑架、LCP智能控制柜、断路器机构、快速接地开关、三工位开关机构等元件组成。；采用三工位隔离接地开关及电子式互感器，设置智能控制单元模块及在线监测功能。现场安装方便快捷，占地面积小。一、HGIS各单元介绍（一）断路器断路器采用自能式灭弧结构，配用性能稳定、可靠的弹簧操作机构且三相配用一台CTB-1型弹簧操作机构。当动侧部分接触到静侧个人收集整理仅供参考学习部分时，SF6气体会由静侧部分迅速释放这也是该断路器的一大特点，当气体超过一定量时会由防爆膜处溢出。（二）三工位隔离接地开关（DES）采用自力型触指连接结构，触头在隔离位置和接地位置运动，此结构实现隔离和接地机械联锁，只有当隔离开关（DS）触指向下动作与操作拐臂接合后，操作拐臂下端触指才会动作，而不是同时进行动作，这样有效的杜绝了误操作（具体动作如图所示）。静侧部分壳体动侧部分防爆膜装配吸附剂装配三相机械联动静侧部分动侧部分转动轴部分接地部分个人收集整理仅供参考学习（三）快速接地开关快速接地开关主要由壳体、操作拐臂、导电杆、触头座、轴密封结构等组成。快速接地开关是组合电器的一大特色，它能迅速将设备接地，操作简单，保证了接地的可靠性。而且，隔离接地开关与快速接地开关都是接在同一个接地铜排上的。快速接地开关FES快速接地开关FES本体及机构快速接地开关FES合闸位置个人收集整理仅供参考学习快接地开关弹簧机构装在本体边侧。该弹簧机构除电动操作外，还能手动储能操作，并且电动与手动互相联锁。（四）SF6气体系统每个气室有其单独的进气旋钮，这使得气室分配均可任意组合，可将三极断路器作为一个气室，三极三工位开关作为一个气室，也可将每极断路器和三工位开关分别作为单独气室。气室多样性更适合电气系统灵活和可靠的要求。一般情况下SF6气体气压应充至0.62兆帕即可，但是我风场111组合电器由于是气温较低时进行充气，故气温上升后，气压一般为0.66兆帕。（四）、电子式互感器电子式互感器可以提供计量、测量、继保等功能。进气旋钮SF6进气结构个人收集整理仅供参考学习GIS式电子式互感器一般为电流、电压组合式，其采集模块安装在GIS的接地外壳上独立式电子式互感器的采集单元安装在绝缘瓷柱对于独立式电子式互感器，为了降低成本、减少占地面积，ZHW-145复合式组合电器采用组合式，即将电流互感器、电压互感器安装在同一个复合绝缘子上，远端模块同时采集电流、电压信号。与传统电磁式互感器相比，电子式互感器有以下优点：1、不含铁芯，不存在磁饱和、铁磁谐振等问题。2、暂态响应大，测量精度高。3、屏蔽设计，抗干扰能力强。4、适应了电子计量与电网数字化、智能化的要求。二、日常巡视及检查1、检查开关、刀闸、接地刀闸的现场位置指示正确；2、检查开关、保护各种信号灯的指示正确，综自设备显示正常；3、每日巡视重点检查各气室SF6气体压力良好，在规定范围（环温20℃时，气室正常SF6压力0.66MPa、报警压力0.55MPa、闭锁压力0.5MPa）。4、设备外观无异常，本体无变形，各阀门管路良好无变形，设备无异常声响，无异常气味，设备外壳无锈蚀；5、外壳接地完好（接地铜排良好）；6、定期对HGIS设备接头、...
