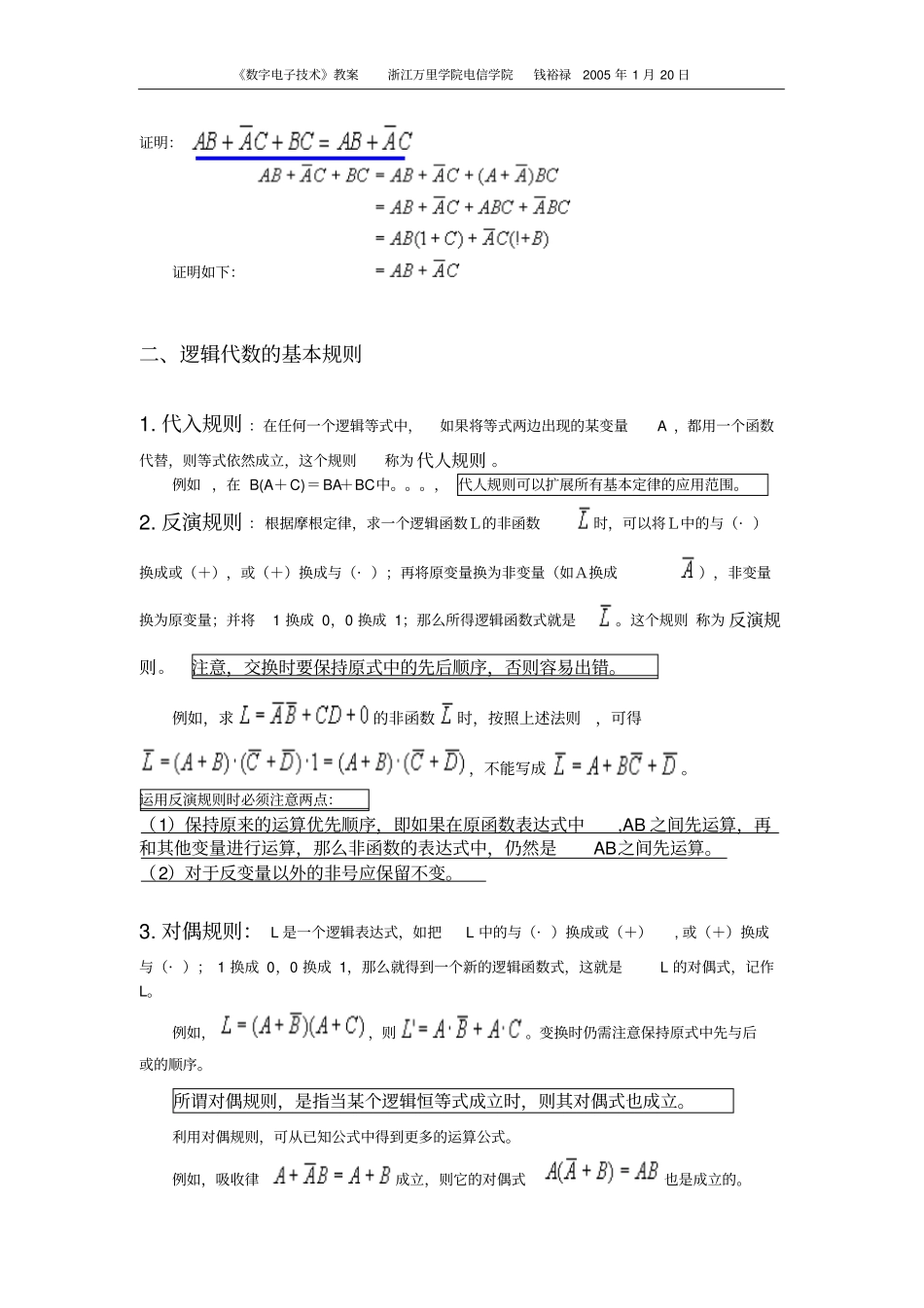

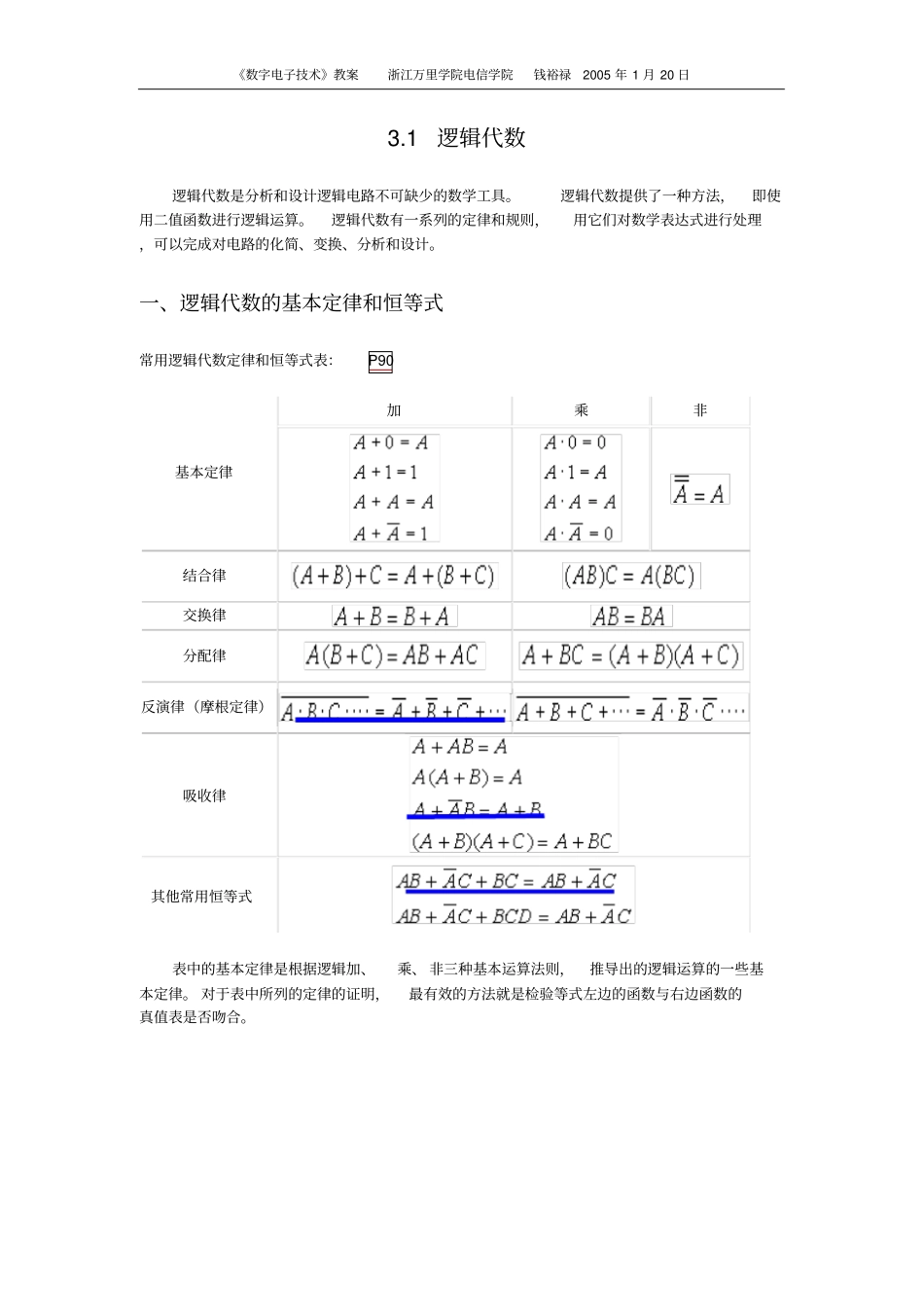

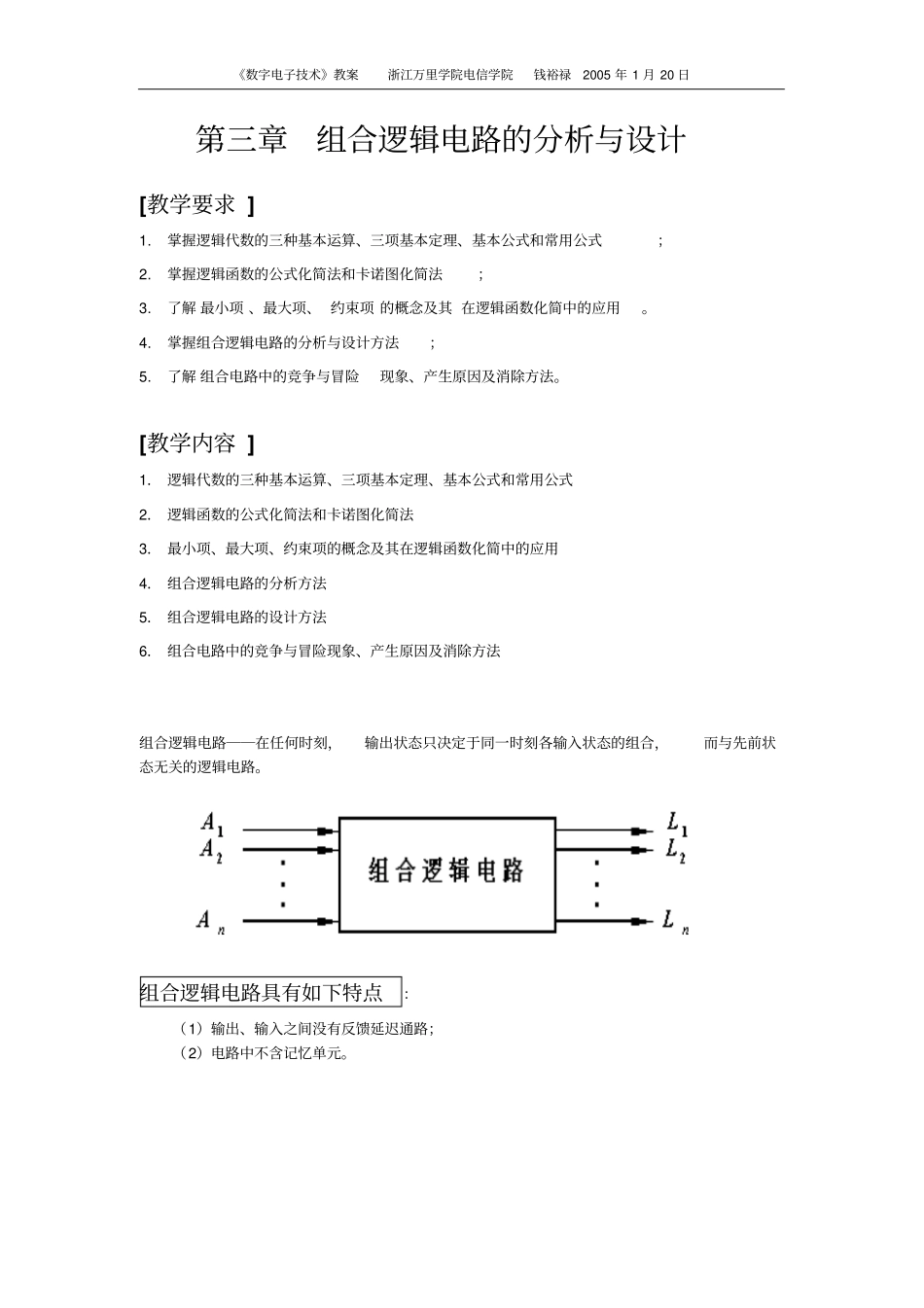

《数字电子技术》教案浙江万里学院电信学院钱裕禄2005年1月20日第三章组合逻辑电路的分析与设计[教学要求]1.掌握逻辑代数的三种基本运算、三项基本定理、基本公式和常用公式；2.掌握逻辑函数的公式化简法和卡诺图化简法；3.了解最小项、最大项、约束项的概念及其在逻辑函数化简中的应用。4.掌握组合逻辑电路的分析与设计方法；5.了解组合电路中的竞争与冒险现象、产生原因及消除方法。[教学内容]1．逻辑代数的三种基本运算、三项基本定理、基本公式和常用公式2．逻辑函数的公式化简法和卡诺图化简法3．最小项、最大项、约束项的概念及其在逻辑函数化简中的应用4．组合逻辑电路的分析方法5．组合逻辑电路的设计方法6．组合电路中的竞争与冒险现象、产生原因及消除方法组合逻辑电路――在任何时刻，输出状态只决定于同一时刻各输入状态的组合，而与先前状态无关的逻辑电路。组合逻辑电路具有如下特点：（1）输出、输入之间没有反馈延迟通路；（2）电路中不含记忆单元。《数字电子技术》教案浙江万里学院电信学院钱裕禄2005年1月20日3.1逻辑代数逻辑代数是分析和设计逻辑电路不可缺少的数学工具。逻辑代数提供了一种方法，即使用二值函数进行逻辑运算。逻辑代数有一系列的定律和规则，用它们对数学表达式进行处理，可以完成对电路的化简、变换、分析和设计。一、逻辑代数的基本定律和恒等式常用逻辑代数定律和恒等式表：P90基本定律加乘非结合律交换律分配律反演律（摩根定律）吸收律其他常用恒等式表中的基本定律是根据逻辑加、乘、非三种基本运算法则，推导出的逻辑运算的一些基本定律。对于表中所列的定律的证明，最有效的方法就是检验等式左边的函数与右边函数的真值表是否吻合。《数字电子技术》教案浙江万里学院电信学院钱裕禄2005年1月20日证明：证明如下：二、逻辑代数的基本规则1.代入规则：在任何一个逻辑等式中，如果将等式两边出现的某变量A，都用一个函数代替，则等式依然成立，这个规则称为代人规则。例如，在B(A＋C)＝BA＋BC中。。。，代人规则可以扩展所有基本定律的应用范围。2.反演规则：根据摩根定律，求一个逻辑函数Ｌ的非函数时，可以将Ｌ中的与（·）换成或（＋），或（＋）换成与（·）；再将原变量换为非变量（如Ａ换成），非变量换为原变量；并将1换成0，0换成1；那么所得逻辑函数式就是。这个规则称为反演规则。注意，交换时要保持原式中的先后顺序，否则容易出错。例如，求的非函数时，按照上述法则，可得，不能写成。运用反演规则时必须注意两点：（1）保持原来的运算优先顺序，即如果在原函数表达式中,AB之间先运算，再和其他变量进行运算，那么非函数的表达式中，仍然是AB之间先运算。（2）对于反变量以外的非号应保留不变。3.对偶规则：L是一个逻辑表达式，如把L中的与（·）换成或（＋）,或（＋）换成与（·）；1换成0，0换成1，那么就得到一个新的逻辑函数式，这就是L的对偶式，记作L。例如，，则。变换时仍需注意保持原式中先与后或的顺序。所谓对偶规则，是指当某个逻辑恒等式成立时，则其对偶式也成立。利用对偶规则，可从已知公式中得到更多的运算公式。例如，吸收律成立，则它的对偶式也是成立的。《数字电子技术》教案浙江万里学院电信学院钱裕禄2005年1月20日三、逻辑函数的代数变换与化简法在第１章，曾经通过列写真值表，得到了楼梯照明灯控制的逻辑表达式，它是一个同或函数。那么，对应唯一的真值表，逻辑函数表达式和实现它的逻辑电路是不是唯一的呢？下面就讨论这个问题。1.逻辑函数的变换例3.1.1：函数对应的逻辑图如下图所示。利用逻辑代数的基本定律对上述表达式进行变换。解：结果表明，图示电路也是一个同或门。例3.1.2：求同或函数的非函数。解：P93这个函数称为异或函数，它表示当两个输入变量取值相异（一个为0，另一个为1）时，输出函数值为1。在MOS门电路中，我们已接触过异或门，上面的推导更明确地告诉我们，异或门和同《数字电子技术》教案浙江万里学院电信学院钱裕禄2005年1月20日或门互为非函数。所以在异或门电路的输出端再加一级反相器，也能得到同或门，如下图所示。至此，我们已经学到了不止一种同或函数，但是同或...
