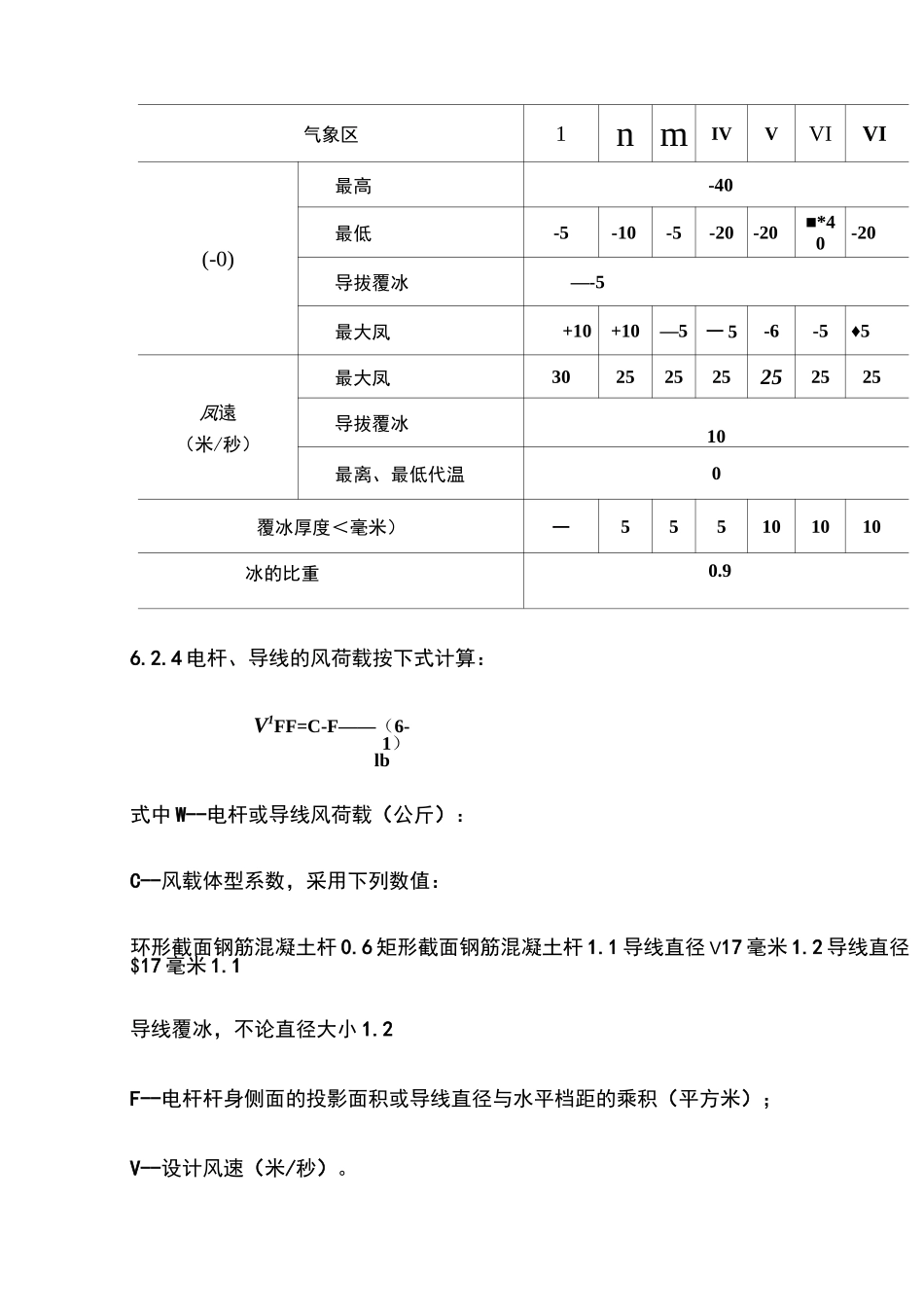

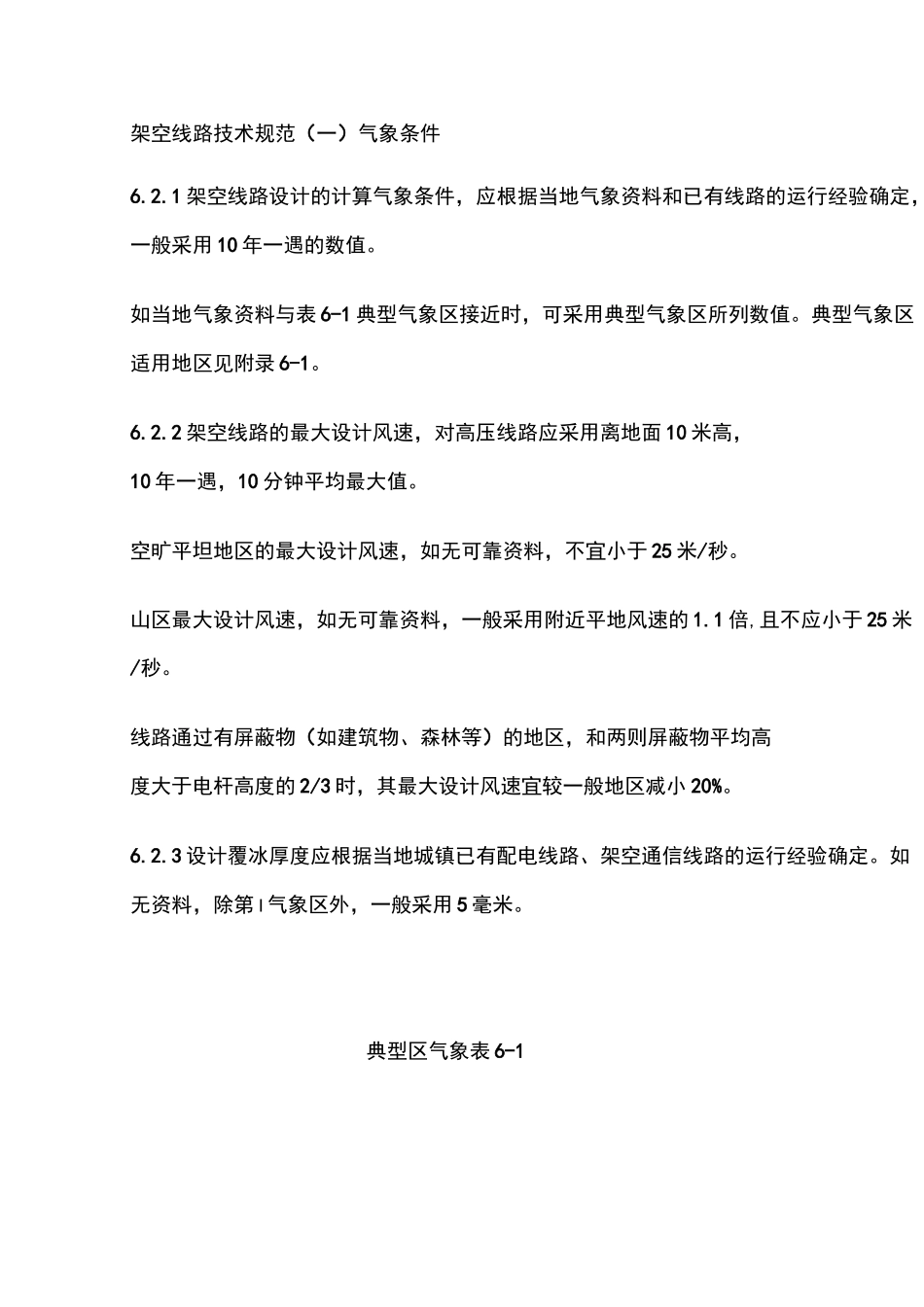

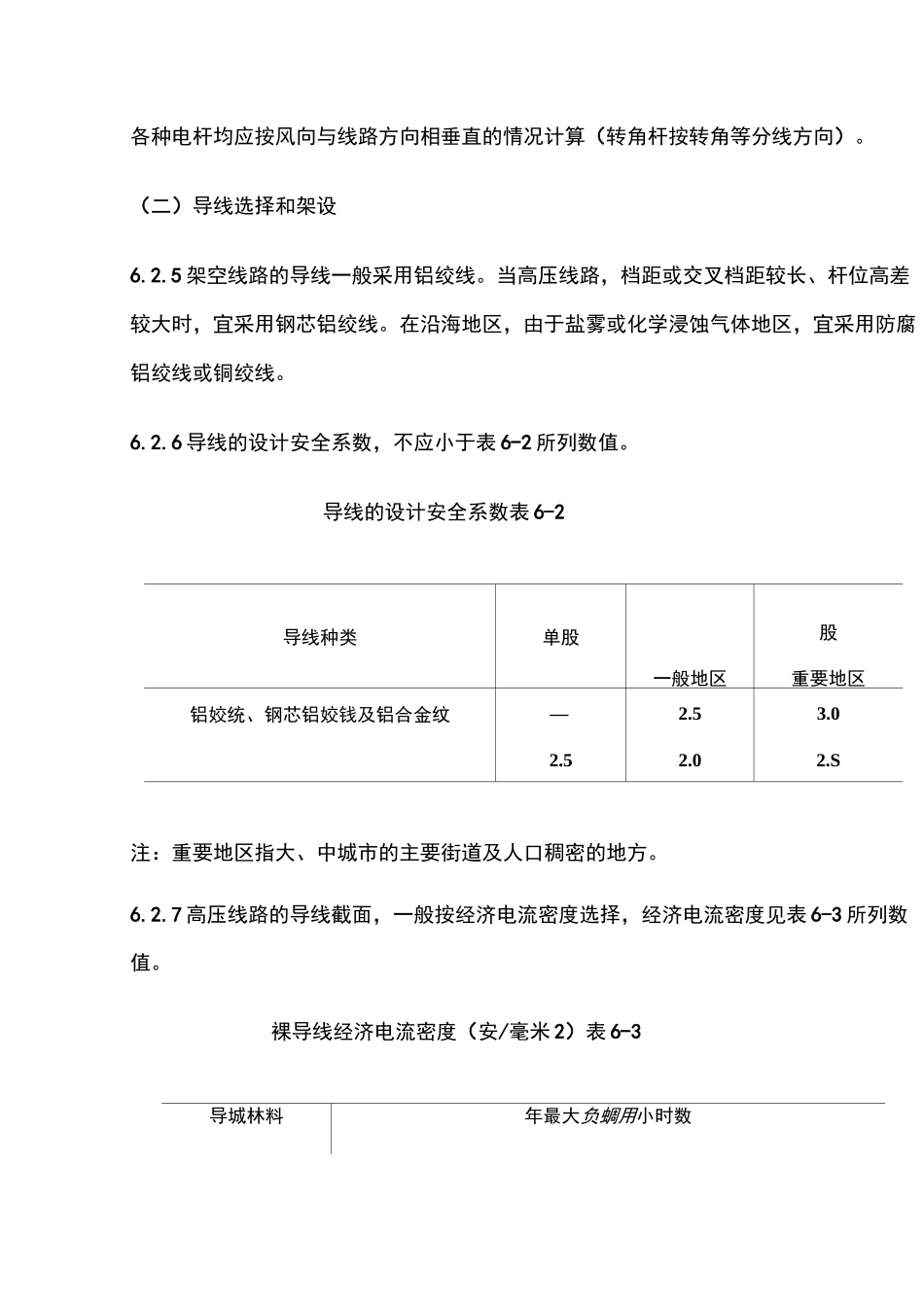

架空线路技术规范（一）气象条件6.2.1架空线路设计的计算气象条件，应根据当地气象资料和已有线路的运行经验确定，一般采用10年一遇的数值。如当地气象资料与表6-1典型气象区接近时，可采用典型气象区所列数值。典型气象区适用地区见附录6-1。6.2.2架空线路的最大设计风速，对高压线路应采用离地面10米高，10年一遇，10分钟平均最大值。空旷平坦地区的最大设计风速，如无可靠资料，不宜小于25米/秒。山区最大设计风速，如无可靠资料，一般采用附近平地风速的1.1倍,且不应小于25米/秒。线路通过有屏蔽物（如建筑物、森林等）的地区，和两则屏蔽物平均高度大于电杆高度的2/3时，其最大设计风速宜较一般地区减小20%。6.2.3设计覆冰厚度应根据当地城镇已有配电线路、架空通信线路的运行经验确定。如无资料，除第I气象区外，一般采用5毫米。典型区气象表6-1气象区1nmIVVVIVI(-0)最高-40最低-5-10-5-20-20■*40-20导拔覆冰—-5最大凤+10+10—5一5-6-5♦5凤遠（米/秒）最大凤30252525252525导拔覆冰10最离、最低代温0覆冰厚度＜毫米）一555101010冰的比重0.96.2.4电杆、导线的风荷载按下式计算：V1FF=C-F——（6-1）lb式中W--电杆或导线风荷载（公斤）：C--风载体型系数，采用下列数值：环形截面钢筋混凝土杆0.6矩形截面钢筋混凝土杆1.1导线直径V17毫米1.2导线直径$17毫米1.1导线覆冰，不论直径大小1.2F--电杆杆身侧面的投影面积或导线直径与水平档距的乘积（平方米）；V--设计风速（米/秒）。各种电杆均应按风向与线路方向相垂直的情况计算（转角杆按转角等分线方向）。（二）导线选择和架设6.2.5架空线路的导线一般采用铝绞线。当高压线路，档距或交叉档距较长、杆位高差较大时，宜采用钢芯铝绞线。在沿海地区，由于盐雾或化学浸蚀气体地区，宜采用防腐铝绞线或铜绞线。6.2.6导线的设计安全系数，不应小于表6-2所列数值。导线的设计安全系数表6-2导线种类单股一般地区股重要地区铝姣统、钢芯铝姣钱及铝合金纹—2.53.02.52.02.S注：重要地区指大、中城市的主要街道及人口稠密的地方。6.2.7高压线路的导线截面，一般按经济电流密度选择，经济电流密度见表6-3所列数值。裸导线经济电流密度（安/毫米2）表6-3导城林料年最大负蜩用小时数30001U下3000-500050001XJ：铝1.651.J50.9铜3.02.25E756.2.8低压线路的导线截面，一般按计算最大负荷和允许电压损失确定。6.2.9用户端的允许电压偏移，须符合下列规定：10千伏及以下高压供电和低压电力用户为额定电压的土7%。低压照明用户为额定电压的+5%,-10%。6.2.10架空线路导线的长期允许载流量，应按周围空气温度进行校正，其温度校正系数见附录6-2所列数值。当导线按发热条件验算时，最高允许工作温度一般取+70°C。若在个别大跨越处因而影响造价较大时，也可取+90C。验算时的周围空气温度采用当地最热月份的月平均最高温度。6211配电线路不应采用单股的铝线或铝合金线。高压配电线路不应采用单股铜线。配电线路导线的截面不宜小于表6-4所列数值。导线最小截面（毫米2）表6-4导找种类离压线路低压线路居民区非居民区铝绞块及铝合金姣域352516柳芯钳姣燥2516161616（直径3展毫米）低压线路与铁路交叉跨越档裸铝绞线最小截面应为35平方毫米。不同金属或不同截面的导线不得在档距内连接。6.2.12三相四线制的零线截面不应小于相线截面的50%,单相制的零线截面与相线截面相同。6.2.13高压线路的导线，一般采用三角排列或水平排列，多回路线路的导线，宜采用三角、水平混合排列或垂直排列。低压线路的导线，一般采用水平排列。6.2.14架空线路的线间距离，应根据运行经验确定，如无可靠运行资料时，不应小于表6-5所列数值。架空线路导线间的最小距离（米）表6-5\^距电压50607090100高压0.60.650*70.750.850,91.0低ffi0.30.40.450.5———注:1.表中所列数值适用于导线的各种排列方式。2.靠近电杆的两导线间的水平距离，对于低压线路不应小于0.5米。6.2.15同杆架设的双回路或多回路线路，横担间的垂直距离，不应小于表6-6所列数值。同杆架设的线路横担之间的最小垂直距离（米）表6-6导线排列方式直线杆分支或转角杆高压与高压0«800.45/0.60窩压与低压1,201.00...
