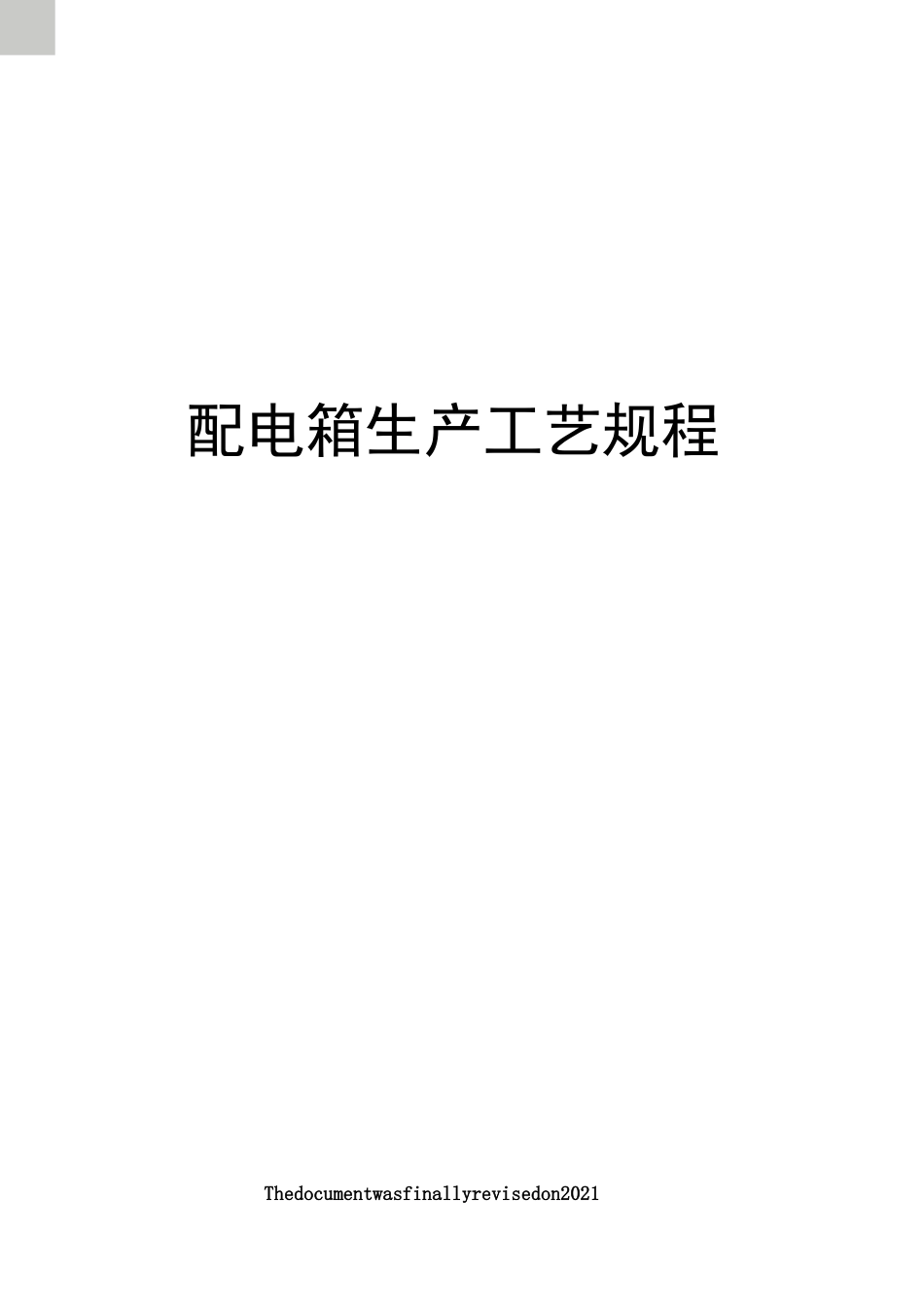

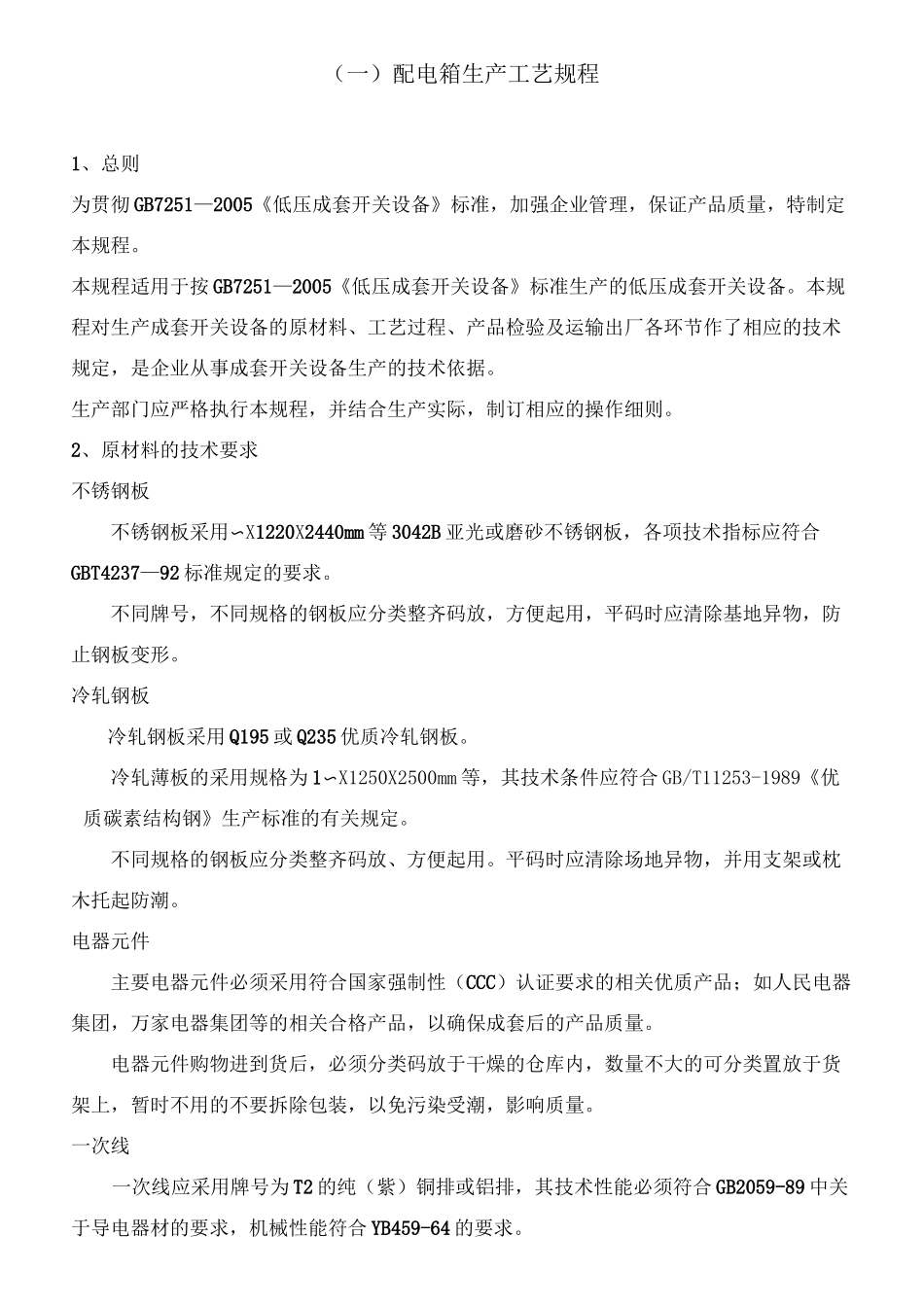

配电箱生产工艺规程Thedocumentwasfinallyrevisedon2021（一）配电箱生产工艺规程1、总则为贯彻GB7251—2005《低压成套开关设备》标准，加强企业管理，保证产品质量，特制定本规程。本规程适用于按GB7251—2005《低压成套开关设备》标准生产的低压成套开关设备。本规程对生产成套开关设备的原材料、工艺过程、产品检验及运输出厂各环节作了相应的技术规定，是企业从事成套开关设备生产的技术依据。生产部门应严格执行本规程，并结合生产实际，制订相应的操作细则。2、原材料的技术要求不锈钢板不锈钢板采用〜X1220X2440mm等3042B亚光或磨砂不锈钢板，各项技术指标应符合GBT4237—92标准规定的要求。不同牌号，不同规格的钢板应分类整齐码放，方便起用，平码时应清除基地异物，防止钢板变形。冷轧钢板冷轧钢板采用Q195或Q235优质冷轧钢板。冷轧薄板的采用规格为1〜X1250X2500mm等，其技术条件应符合GB/T11253-1989《优质碳素结构钢》生产标准的有关规定。不同规格的钢板应分类整齐码放、方便起用。平码时应清除场地异物，并用支架或枕木托起防潮。电器元件主要电器元件必须采用符合国家强制性（CCC）认证要求的相关优质产品；如人民电器集团，万家电器集团等的相关合格产品，以确保成套后的产品质量。电器元件购物进到货后，必须分类码放于干燥的仓库内，数量不大的可分类置放于货架上，暂时不用的不要拆除包装，以免污染受潮，影响质量。一次线一次线应采用牌号为T2的纯（紫）铜排或铝排，其技术性能必须符合GB2059-89中关于导电器材的要求，机械性能符合YB459-64的要求。不同规格的紫铜排应分类码放，短期不用时应注意防潮，并远离腐蚀性气体，以免表面锈损，影响导电质量。二次线二次线分电压线与电流线两种，电压线采用截面积为〜2.5mm2的塑铜软线，电流线采用截面积为〜4mm2塑铜软线。所有二次导线的技术指标必须符合GB466-64中有关导线生产的要求。不同规格的导线必须分类码放，方便识别取用。标准件标准件包括M8X16、M8X25、M5X60、M4X20螺丝；M8、M5、M4螺帽；©8、©4平垫、弹簧垫等。标准件必须符合GB30-76等国家相关产品的标准规定的技术要求。标准件必须分类置放、方便取用、注意防潮。3、生产设备的技术要求生产设备是指加工该产品的相关设备如：剪板机、折边机、压力机、电焊机、金工模具等。3.2剪板机剪板机的加工性能必须符合相关产品的技术要求，经过加工后的板料切口必须平整、无卷边、毛刺、变形等。剪板机必须安放平稳，机构运转灵活，操作系统正常。折弯机折弯机分手动与电动两种，手动折边机要求机构灵巧、操作轻便；电动折边机，必须安装平稳、基础牢固、润滑充分、机构灵活、操作系统正常、准确。折边机的性能必须符合相关产品生产的技术要求。压力机压力机的加工性能必须符合相关产品的技术要求压力机必须基础牢固、安装平稳、润滑充分、机构灵活、操作系统正常、准确。金工模具金工模具必须符合相关产品生产的技术要求。不同规格的金工模具必须统一编号标识，并分类码放于固定的货架上方便查找。适时检修金工模具，已确保模具配合间隙以及刃口的锐利度，达到产品加工要求。电焊机电焊机应选用二氧化碳保护焊机或亚弧焊机，各项技术指标必须符合国家标准中关于焊机生产的技术要求，与之配套使用的气瓶及压力表也应符合相关技术标准要求。电焊机必须有专人使用，保养和维护，注意防潮。电焊机在工作状态下（使用中）不能调节电流，以免损坏。角磨机角磨机的技术性能必须符合相关产品的技术要求。角磨机必须有专人妥善保管和维护，注意防潮，防止碰撞，确保使用安全。喷塑设备喷塑设备包括静电喷涂机和粉末收集装置（电收尘器）。静电喷涂机的性能必须符合相关技术条件的性能要求。静电喷涂机必须有专人保养和维护，注意防潮。粉末收集装置必须与静电喷涂机匹配，收集罩口合适，吸收能力良好。粉末收集装置必须定期清扫，及时清取沉积粉末，以便回收使用，保证足够收尘空间。烘烤设备烘烤设备包括烘房、零件烘烤车架等。烘烤房的建造必须符合，升温快，保温性能好，容积适当，方便进出货等技术条件。零件烘烤车架。必须符合牢固、稳定、结构设计合理，推动灵...
