给水排水地下管道工程监理实施细则2016北沥【最新】VIP免费

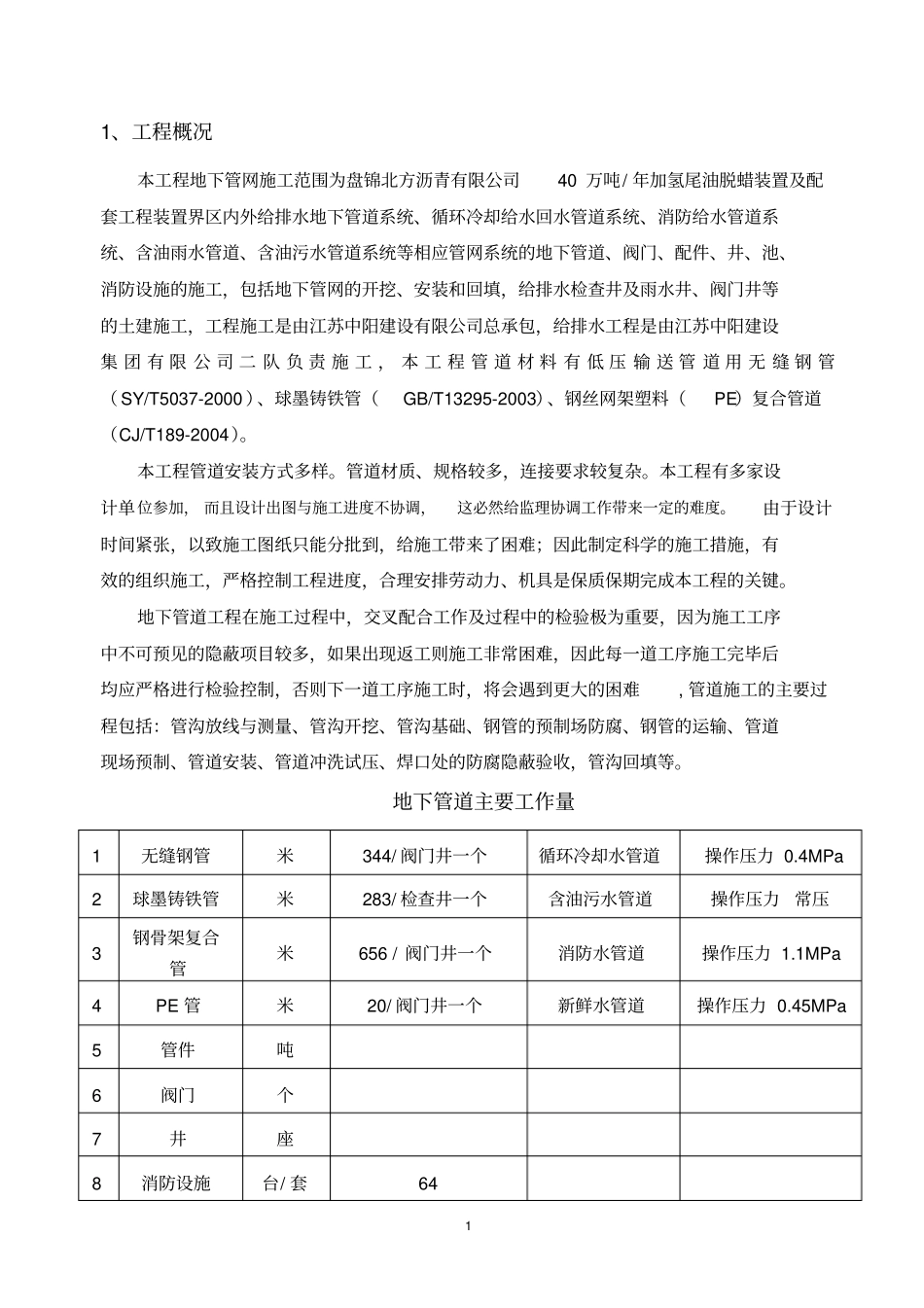

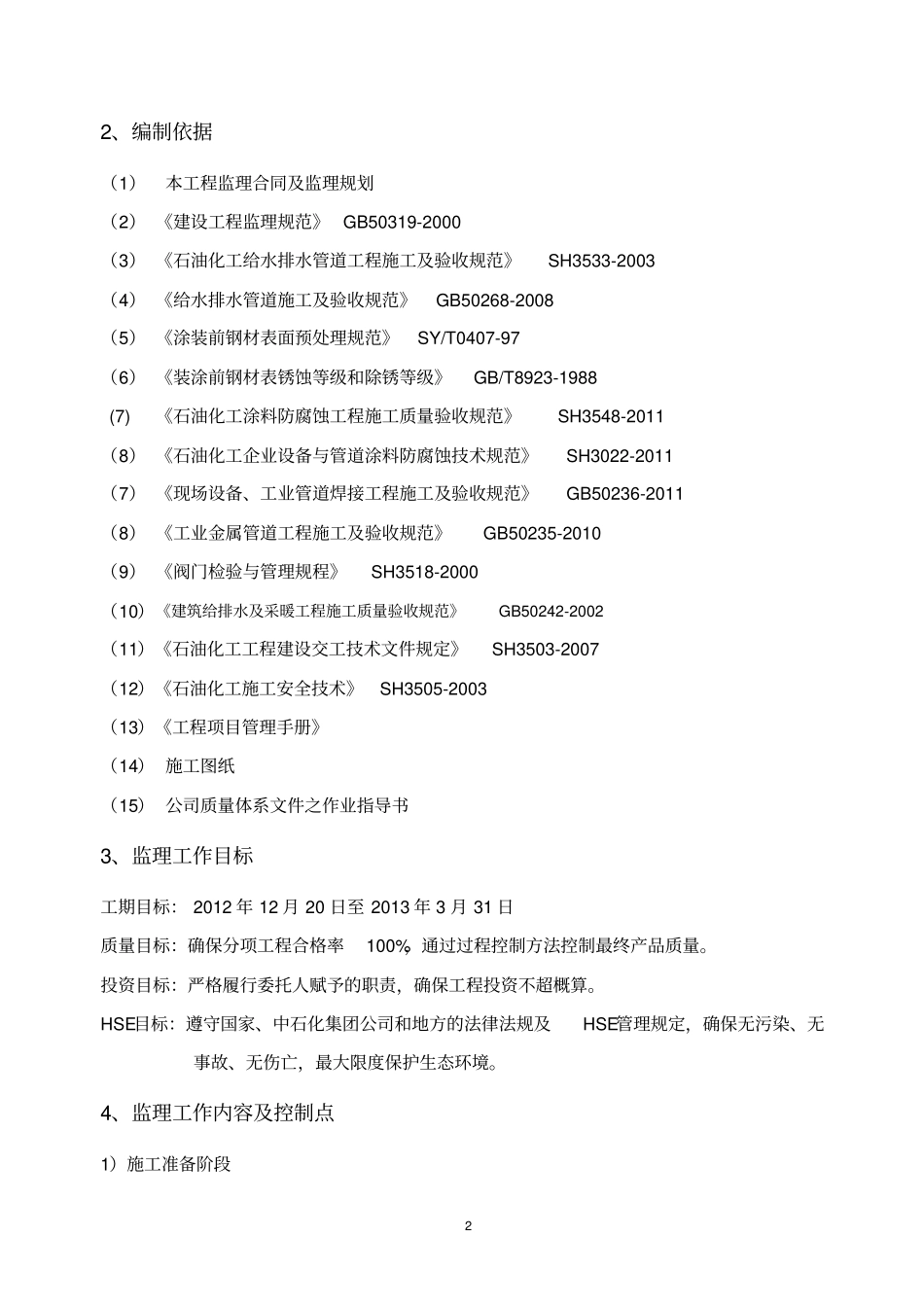

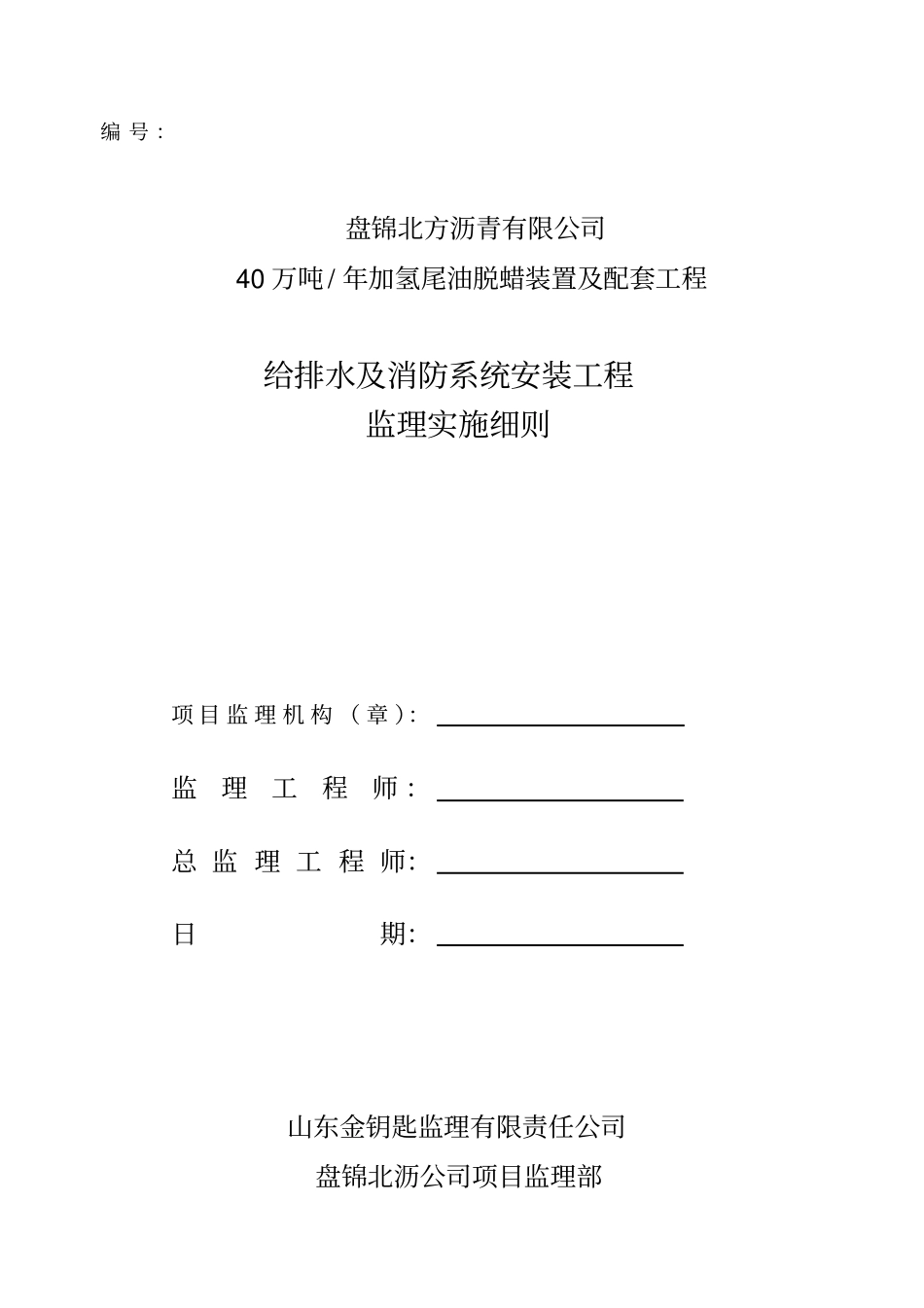

编号：盘锦北方沥青有限公司40万吨/年加氢尾油脱蜡装置及配套工程给排水及消防系统安装工程监理实施细则项目监理机构（章）：监理工程师：总监理工程师：日期：山东金钥匙监理有限责任公司盘锦北沥公司项目监理部11、工程概况本工程地下管网施工范围为盘锦北方沥青有限公司40万吨/年加氢尾油脱蜡装置及配套工程装置界区内外给排水地下管道系统、循环冷却给水回水管道系统、消防给水管道系统、含油雨水管道、含油污水管道系统等相应管网系统的地下管道、阀门、配件、井、池、消防设施的施工，包括地下管网的开挖、安装和回填，给排水检查井及雨水井、阀门井等的土建施工，工程施工是由江苏中阳建设有限公司总承包，给排水工程是由江苏中阳建设集团有限公司二队负责施工，本工程管道材料有低压输送管道用无缝钢管（SY/T5037-2000）、球墨铸铁管（GB/T13295-2003）、钢丝网架塑料（PE）复合管道（CJ/T189-2004）。本工程管道安装方式多样。管道材质、规格较多，连接要求较复杂。本工程有多家设计单位参加，而且设计出图与施工进度不协调，这必然给监理协调工作带来一定的难度。由于设计时间紧张，以致施工图纸只能分批到，给施工带来了困难；因此制定科学的施工措施，有效的组织施工，严格控制工程进度，合理安排劳动力、机具是保质保期完成本工程的关键。地下管道工程在施工过程中，交叉配合工作及过程中的检验极为重要，因为施工工序中不可预见的隐蔽项目较多，如果出现返工则施工非常困难，因此每一道工序施工完毕后均应严格进行检验控制，否则下一道工序施工时，将会遇到更大的困难,管道施工的主要过程包括：管沟放线与测量、管沟开挖、管沟基础、钢管的预制场防腐、钢管的运输、管道现场预制、管道安装、管道冲洗试压、焊口处的防腐隐蔽验收，管沟回填等。地下管道主要工作量1无缝钢管米344/阀门井一个循环冷却水管道操作压力0.4MPa2球墨铸铁管米283/检查井一个含油污水管道操作压力常压3钢骨架复合管米656/阀门井一个消防水管道操作压力1.1MPa4PE管米20/阀门井一个新鲜水管道操作压力0.45MPa5管件吨6阀门个7井座8消防设施台/套6422、编制依据（1）本工程监理合同及监理规划（2）《建设工程监理规范》GB50319-2000（3）《石油化工给水排水管道工程施工及验收规范》SH3533-2003（4）《给水排水管道施工及验收规范》GB50268-2008（5）《涂装前钢材表面预处理规范》SY/T0407-97（6）《装涂前钢材表锈蚀等级和除锈等级》GB/T8923-1988(7)《石油化工涂料防腐蚀工程施工质量验收规范》SH3548-2011（8）《石油化工企业设备与管道涂料防腐蚀技术规范》SH3022-2011（7）《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011（8）《工业金属管道工程施工及验收规范》GB50235-2010（9）《阀门检验与管理规程》SH3518-2000（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2002（11）《石油化工工程建设交工技术文件规定》SH3503-2007（12）《石油化工施工安全技术》SH3505-2003（13）《工程项目管理手册》（14）施工图纸（15）公司质量体系文件之作业指导书3、监理工作目标工期目标：2012年12月20日至2013年3月31日质量目标：确保分项工程合格率100%，通过过程控制方法控制最终产品质量。投资目标：严格履行委托人赋予的职责，确保工程投资不超概算。HSE目标：遵守国家、中石化集团公司和地方的法律法规及HSE管理规定，确保无污染、无事故、无伤亡，最大限度保护生态环境。4、监理工作内容及控制点1）施工准备阶段3(1)审查施工分包单位现场项目管理机构的质量管理体系、技术管理体系及质量保证体系，审查分包单位资质。(2)审查分包单位报送的施工组织设计、施工技术方案和各种有关资料（包括焊工合格证、焊接工艺评定等）。(3)熟悉设计文件，参加图纸会审及设计交底，对图纸中存在的问题，向建设单位提出书面意见和建议。(4)根据设计要求，确定施工验收规范和标准及施工中管道、器材的标准。2）施工阶段(1)要求并审核分包单位报送的重点部位、关键工序的施工工艺和确保工程质量的措施，包括分包单位采用的新材料、新工艺、新技术、新设备的施工工艺措施和证明材料。(2)审查分包...
