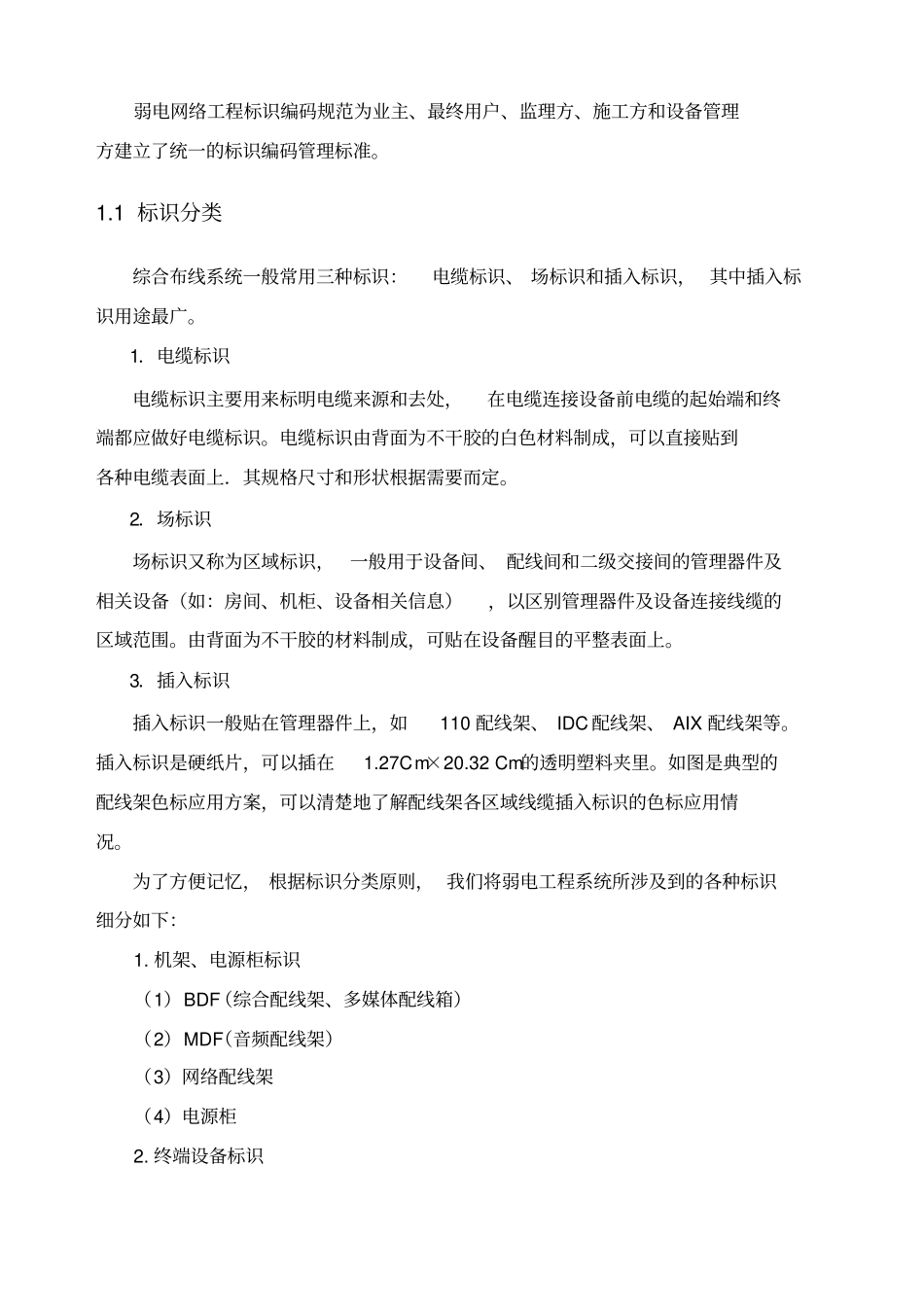

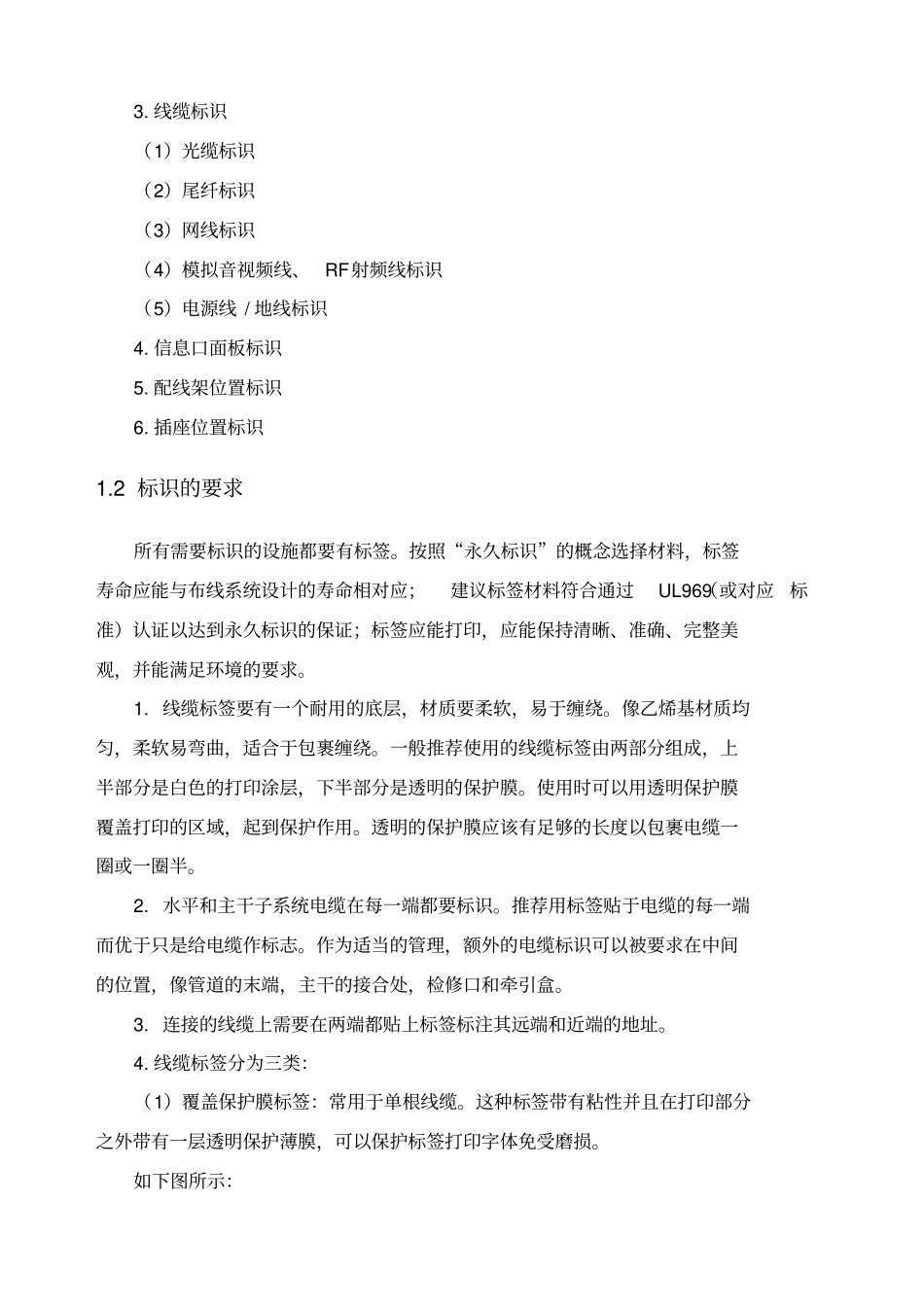

网络工程标识规范（试行）2020年5月目录第一章概述....................................................1.1标识分类...........................................1.2标识的要求.........................................1.3布线系统管理文档...................................第二章标识编码规范............................................1.1范围...............................................1.2定义...............................................1.3说明...............................................1.4机架、电源柜标识...................................1.5终端设备标识.......................................1.6电源线/地线标识....................................1.7线缆标识...........................................1.8信息口面板标识.....................................1.9配线架位置标识.....................................1.10插座位置标识......................................1.11标识参考示例图....................................网络工程标识编码规范（试行）第一章概述在弱电工程中，设备的连结点及信息点经常移动、增加和变化。一旦标识不清楚或不正确，都会给工程施工和系统维护带来不必要的麻烦。为了规范弱电网络工程标识编码，进一步提高工程施工质量，本着简洁易懂、信息表达充分、使用简便原则，我们以TIA/EIA-606标准为依据，制定本规范。TIA/EIA-606标准通讯基础结构管理包括电缆文档（标签、记录、图纸、报告和工单）、端接硬件、跳接和交叉连结设备、管道、其它电缆路径、设备间和其它设备空间。弱电网络工程标识编码规范为业主、最终用户、监理方、施工方和设备管理方建立了统一的标识编码管理标准。1.1标识分类综合布线系统一般常用三种标识：电缆标识、场标识和插入标识，其中插入标识用途最广。1．电缆标识电缆标识主要用来标明电缆来源和去处，在电缆连接设备前电缆的起始端和终端都应做好电缆标识。电缆标识由背面为不干胶的白色材料制成，可以直接贴到各种电缆表面上．其规格尺寸和形状根据需要而定。2．场标识场标识又称为区域标识，一般用于设备间、配线间和二级交接间的管理器件及相关设备（如：房间、机柜、设备相关信息），以区别管理器件及设备连接线缆的区域范围。由背面为不干胶的材料制成，可贴在设备醒目的平整表面上。3．插入标识插入标识一般贴在管理器件上，如110配线架、IDC配线架、AIX配线架等。插入标识是硬纸片，可以插在1.27Cm×20.32Cm的透明塑料夹里。如图是典型的配线架色标应用方案，可以清楚地了解配线架各区域线缆插入标识的色标应用情况。为了方便记忆，根据标识分类原则，我们将弱电工程系统所涉及到的各种标识细分如下：1.机架、电源柜标识（1）BDF（综合配线架、多媒体配线箱）（2）MDF（音频配线架）（3）网络配线架（4）电源柜2.终端设备标识3.线缆标识（1）光缆标识（2）尾纤标识（3）网线标识（4）模拟音视频线、RF射频线标识（5）电源线/地线标识4.信息口面板标识5.配线架位置标识6.插座位置标识1.2标识的要求所有需要标识的设施都要有标签。按照“永久标识”的概念选择材料，标签寿命应能与布线系统设计的寿命相对应；建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；标签应能打印，应能保持清晰、准确、完整美观，并能满足环境的要求。1.线缆标签要有一个耐用的底层，材质要柔软，易于缠绕。像乙烯基材质均匀，柔软易弯曲，适合于包裹缠绕。一般推荐使用的线缆标签由两部分组成，上半部分是白色的打印涂层，下半部分是透明的保护膜。使用时可以用透明保护膜覆盖打印的区域，起到保护作用。透明的保护膜应该有足够的长度以包裹电缆一圈或一圈半。2.水平和主干子系统电缆在每一端都要标识。推荐用标签贴于电缆的每一端而优于只是给电缆作标志。作为适当的管理，额外的电缆标识可以被要求在中间的位置，像管道的末端，主干的接合处，检修口和牵引盒。3.连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。4.线缆标签分为三类：（1）覆盖保护...
