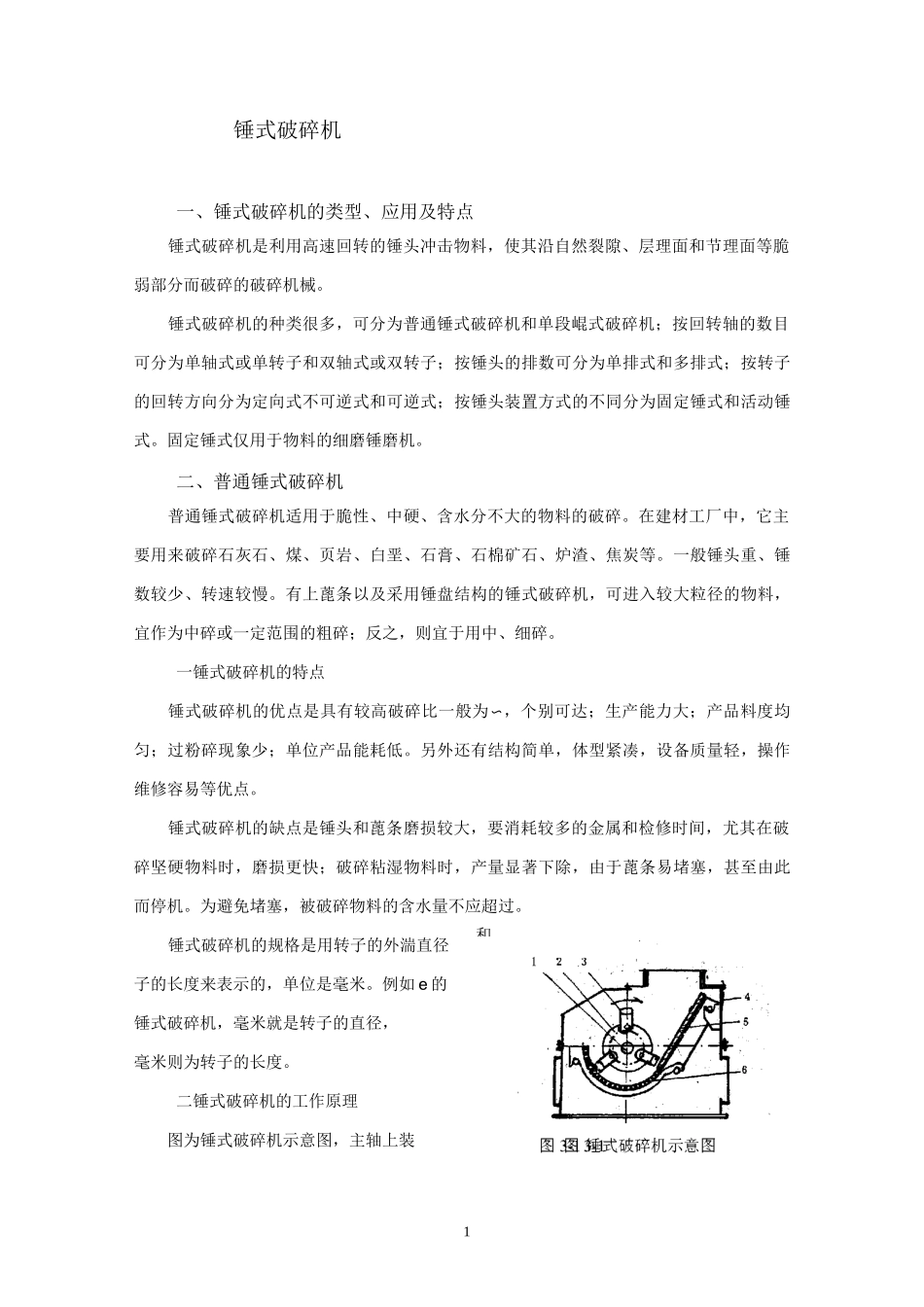

锤式破碎机结构原理参数维护保养_第1页
1/9

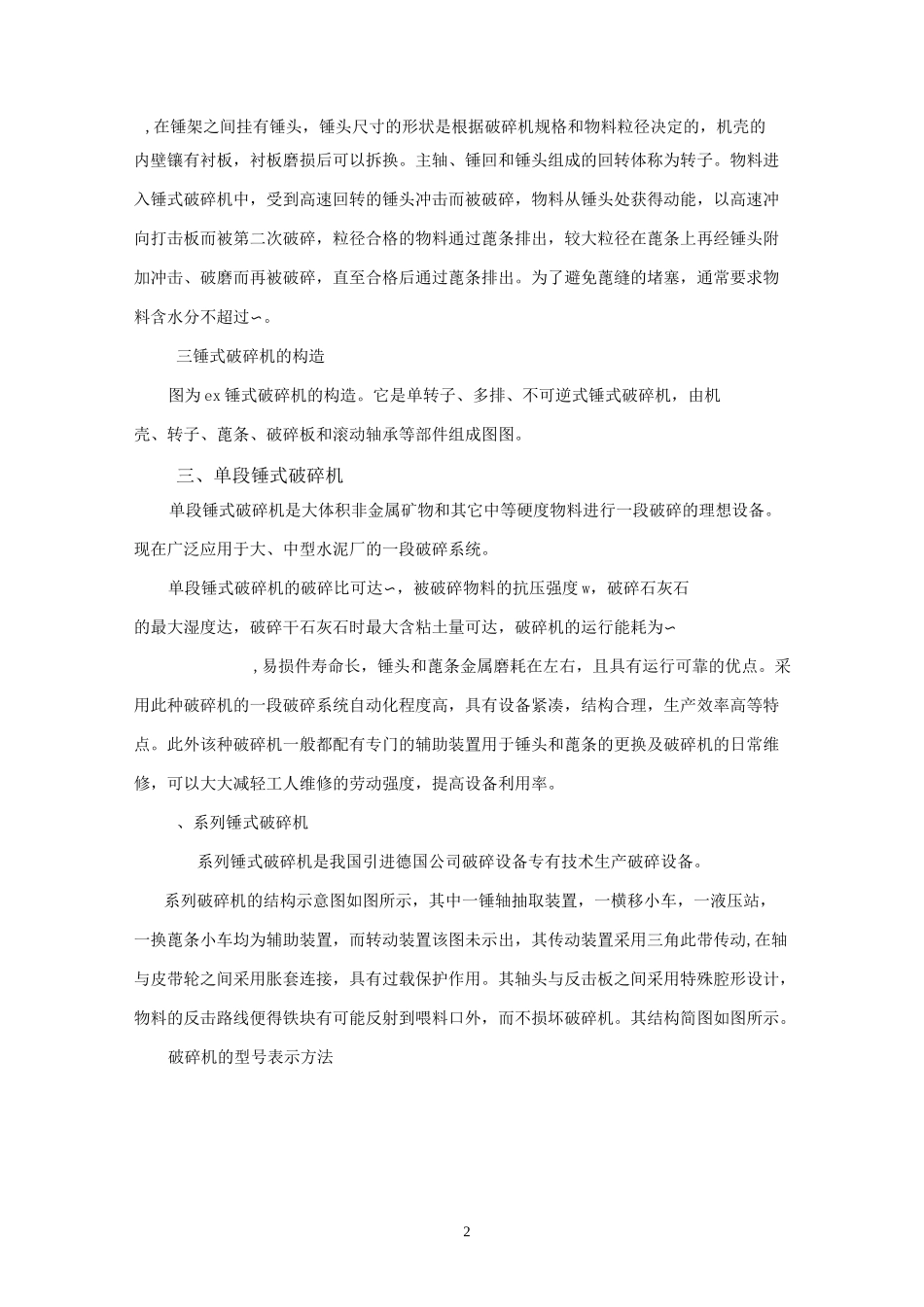

锤式破碎机结构原理参数维护保养_第2页
2/9

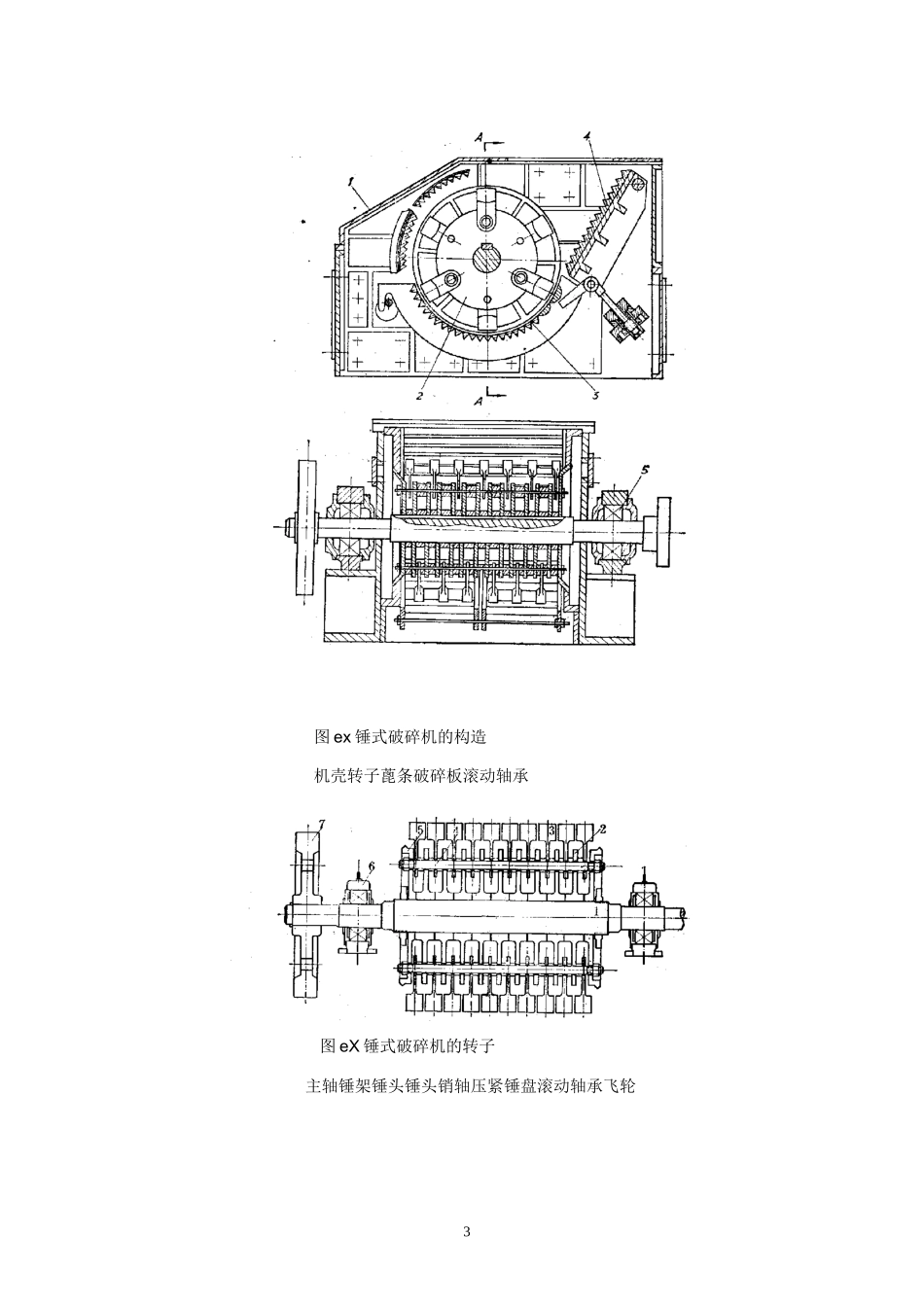

锤式破碎机结构原理参数维护保养_第3页
3/9
1锤式破碎机一、锤式破碎机的类型、应用及特点锤式破碎机是利用高速回转的锤头冲击物料,使其沿自然裂隙、层理面和节理面等脆弱部分而破碎的破碎机械。锤式破碎机的种类很多,可分为普通锤式破碎机和单段崐式破碎机;按回转轴的数目可分为单轴式或单转子和双轴式或双转子;按锤头的排数可分为单排式和多排式;按转子的回转方向分为定向式不可逆式和可逆式;按锤头装置方式的不同分为固定锤式和活动锤式。固定锤式仅用于物料的细磨锤磨机。二、普通锤式破碎机普通锤式破碎机适用于脆性、中硬、含水分不大的物料的破碎。在建材工厂中,它主要用来破碎石灰石、煤、页岩、白垩、石膏、石棉矿石、炉渣、焦炭等。一般锤头重、锤数较少、转速较慢。有上蓖条以及采用锤盘结构的锤式破碎机,可进入较大粒径的物料,宜作为中碎或一定范围的粗碎;反之,则宜于用中、细碎。一锤式破碎机的特点锤式破碎机的优点是具有较高破碎比一般为〜,个别可达;生产能力大;产品料度均匀;过粉碎现象少;单位产品能耗低。另外还有结构简单,体型紧凑,设备质量轻,操作维修容易等优点。锤式破碎机的缺点是锤头和蓖条磨损较大,要消耗较多的金属和检修时间,尤其在破碎坚硬物料时,磨损更快;破碎粘湿物料时,产量显著下除,由于蓖条易堵塞,甚至由此而停机。为避免堵塞,被破碎物料的含水量不应超过。锤式破碎机的规格是用转子的外湍直径子的长度来表示的,单位是毫米。例如e的锤式破碎机,毫米就是转子的直径,毫米则为转子的长度。二锤式破碎机的工作原理图为锤式破碎机示意图,主轴上装和2,在锤架之间挂有锤头,锤头尺寸的形状是根据破碎机规格和物料粒径决定的,机壳的内壁镶有衬板,衬板磨损后可以拆换。主轴、锤回和锤头组成的回转体称为转子。物料进入锤式破碎机中,受到高速回转的锤头冲击而被破碎,物料从锤头处获得动能,以高速冲向打击板而被第二次破碎,粒径合格的物料通过蓖条排出,较大粒径在蓖条上再经锤头附加冲击、破磨而再被破碎,直至合格后通过蓖条排出。为了避免蓖缝的堵塞,通常要求物料含水分不超过〜。三锤式破碎机的构造图为ex锤式破碎机的构造。它是单转子、多排、不可逆式锤式破碎机,由机壳、转子、蓖条、破碎板和滚动轴承等部件组成图图。三、单段锤式破碎机单段锤式破碎机是大体积非金属矿物和其它中等硬度物料进行一段破碎的理想设备。现在广泛应用于大、中型水泥厂的一段破碎系统。单段锤式破碎机的破碎比可达〜,被破碎物料的抗压强度w,破碎石灰石的最大湿度达,破碎干石灰石时最大含粘土量可达,破碎机的运行能耗为〜,易损件寿命长,锤头和蓖条金属磨耗在左右,且具有运行可靠的优点。采用此种破碎机的一段破碎系统自动化程度高,具有设备紧凑,结构合理,生产效率高等特点。此外该种破碎机一般都配有专门的辅助装置用于锤头和蓖条的更换及破碎机的日常维修,可以大大减轻工人维修的劳动强度,提高设备利用率。、系列锤式破碎机系列锤式破碎机是我国引进德国公司破碎设备专有技术生产破碎设备。系列破碎机的结构示意图如图所示,其中一锤轴抽取装置,一横移小车,一液压站,一换蓖条小车均为辅助装置,而转动装置该图未示出,其传动装置采用三角此带传动,在轴与皮带轮之间采用胀套连接,具有过载保护作用。其轴头与反击板之间采用特殊腔形设计,物料的反击路线便得铁块有可能反射到喂料口外,而不损坏破碎机。其结构简图如图所示。破碎机的型号表示方法3图ex锤式破碎机的构造机壳转子蓖条破碎板滚动轴承图eX锤式破碎机的转子主轴锤架锤头锤头销轴压紧锤盘滚动轴承飞轮4—□口转子长度,转子工作直径,单段破碎锤式破碎机如转子工作直径为,长度为的单段单转子锤式破碎机表示为表我公司生产的系列破碎机性能表破碎机型号喂料口尺寸最大喂料尺寸出料粒度V处理能力平均电机功率XXXXXXXXX图系列锤式破碎机结构示意图转子体架体部锤轴抽取装置横移小车液压站菴条部换蓖条小车上机体转子锤头菴条下机体图系列锤式破碎机结构简图型锤式破碎一般锤式破碎机只作中碎用,为了适应一段破碎的要求,国外出现了一种新型锤式破碎机,即型锤式破碎机图。它既能粗碎又能中碎,可将块度为...
