水电安装工程电气技术交底记录表VIP免费

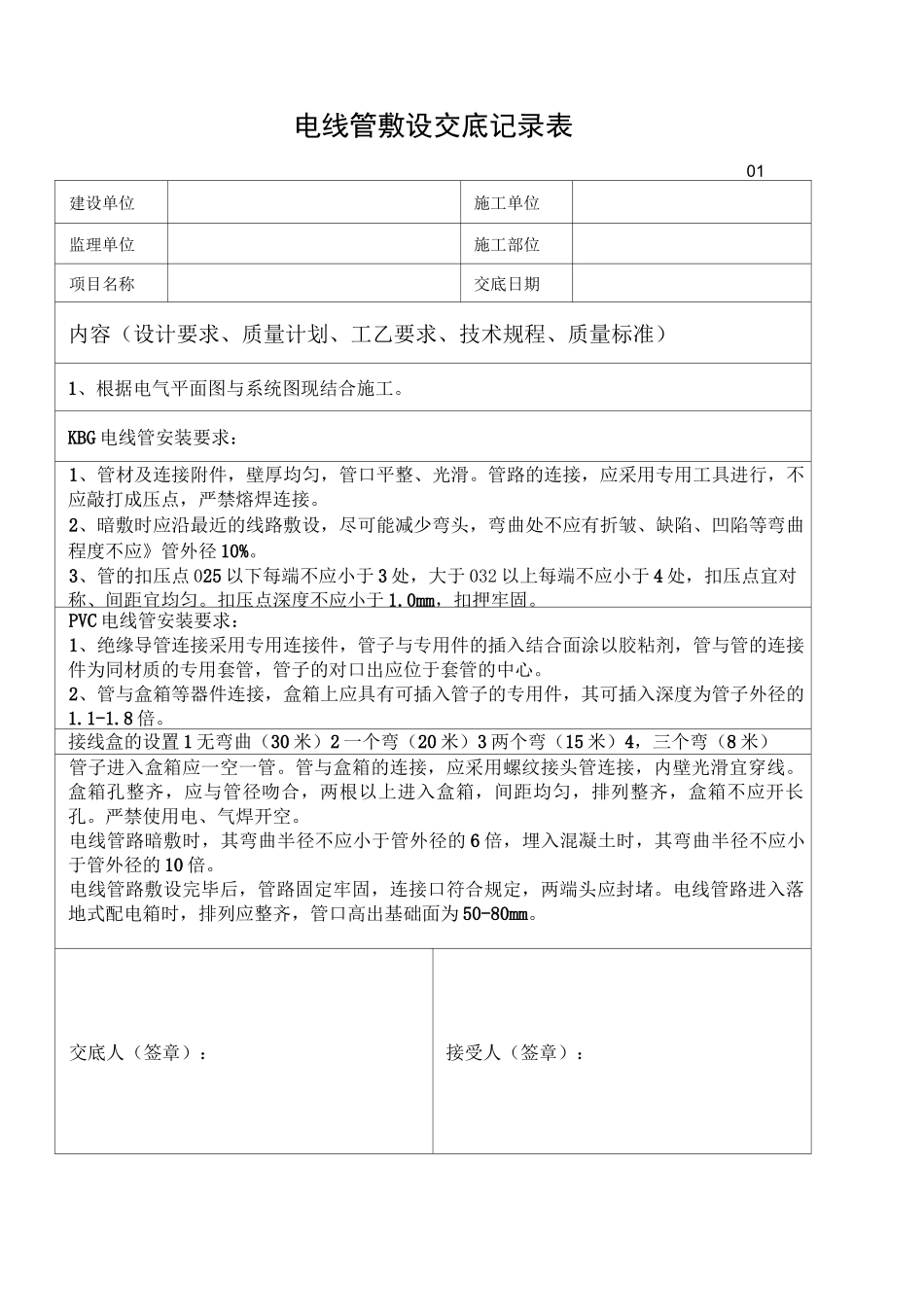

电线管敷设交底记录表01建设单位施工单位监理单位施工部位项目名称交底日期内容（设计要求、质量计划、工乙要求、技术规程、质量标准）1、根据电气平面图与系统图现结合施工。KBG电线管安装要求：1、管材及连接附件，壁厚均匀，管口平整、光滑。管路的连接，应采用专用工具进行，不应敲打成压点，严禁熔焊连接。2、暗敷时应沿最近的线路敷设，尽可能减少弯头，弯曲处不应有折皱、缺陷、凹陷等弯曲程度不应》管外径10%。3、管的扣压点025以下每端不应小于3处，大于032以上每端不应小于4处，扣压点宜对称、间距宜均匀。扣压点深度不应小于1.0mm，扣押牢固。PVC电线管安装要求：1、绝缘导管连接采用专用连接件，管子与专用件的插入结合面涂以胶粘剂，管与管的连接件为同材质的专用套管，管子的对口出应位于套管的中心。2、管与盒箱等器件连接，盒箱上应具有可插入管子的专用件，其可插入深度为管子外径的1.1-1.8倍。接线盒的设置1无弯曲（30米）2一个弯（20米）3两个弯（15米）4，三个弯（8米）管子进入盒箱应一空一管。管与盒箱的连接，应采用螺纹接头管连接，内壁光滑宜穿线。盒箱孔整齐，应与管径吻合，两根以上进入盒箱，间距均匀，排列整齐，盒箱不应开长孔。严禁使用电、气焊开空。电线管路暗敷时，其弯曲半径不应小于管外径的6倍，埋入混凝土时，其弯曲半径不应小于管外径的10倍。电线管路敷设完毕后，管路固定牢固，连接口符合规定，两端头应封堵。电线管路进入落地式配电箱时，排列应整齐，管口高出基础面为50-80mm。交底人（签章）：接受人（签章）：基础接地焊接交底记录表02电线、电缆敷设交底记录表03桥架敷设交底记录表04建设单位施工单位监理单位施工部位项目名称交底日期内容（设计要求、质量计划、工乙要求、技术规程、质量标准）1、根据电气平面图与系统图现结合施工。2,金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PNE）可靠，并且必须符合以下规定：1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。2）非镀锌电缆架桥间连接板的两端跨接铜芯接地线，接电线最小允许載面积不小于4mm。》300的桥架应采用大于6mm的铜线。3）镀锌电缆架桥间连接板的两端不跨接接地线但连接板两端不少于2各有防松螺帽或防松垫圈的连接固定螺栓。3,线槽和桥架应在建筑物结构基本完成后，经测绘制图委托加工订货，尽量减少现场改制和变动外型尺寸，线槽和桥架应有质量合格证文件，必要时具有组装技术说明书。4,线槽和桥架的连接处连接应紧密，连接用螺栓应由内向外穿，即螺栓的螺帽位于外侧，外露的扣2—3扣。5，线槽和桥架安装的水平度或垂直度，为其长度的2%0,全场允许偏差不大于20mm。6,线槽和桥架其直线段长度超过30米，铝合金或玻璃钢的线槽和桥架，其直线长度超过15米，均应设置伸缩节。伸缩节的功能可与线槽和桥架连接板上的长圆孔完成，该孔的螺栓不能过度拧紧，以利温度变化时线槽和桥架可以伸缩滑移，但伸缩节用连接板的两端应跨接接地线。7,线槽和桥架跨越建筑物变形缝处应设置补偿装置。8,线槽和桥架不应平行敷设在易燃易爆气体管道和热力管道的上方，也不易平行敷设在给排水管道和采暖及热水管道的下方。9,线槽和桥架支架采用圆钢作悬吊支架的吊杆时，应每隔10米设置一个刚性较好、用型钢制作的防幌支架。10,线槽和桥架支架水平间距1.5-2米，垂直《2米。交底人（签章）：接受人（签章）：配电箱，立柜安装交底记录表05开关、插座、风扇安装交底记录表06屋面避雷网敷设交底记录表07
