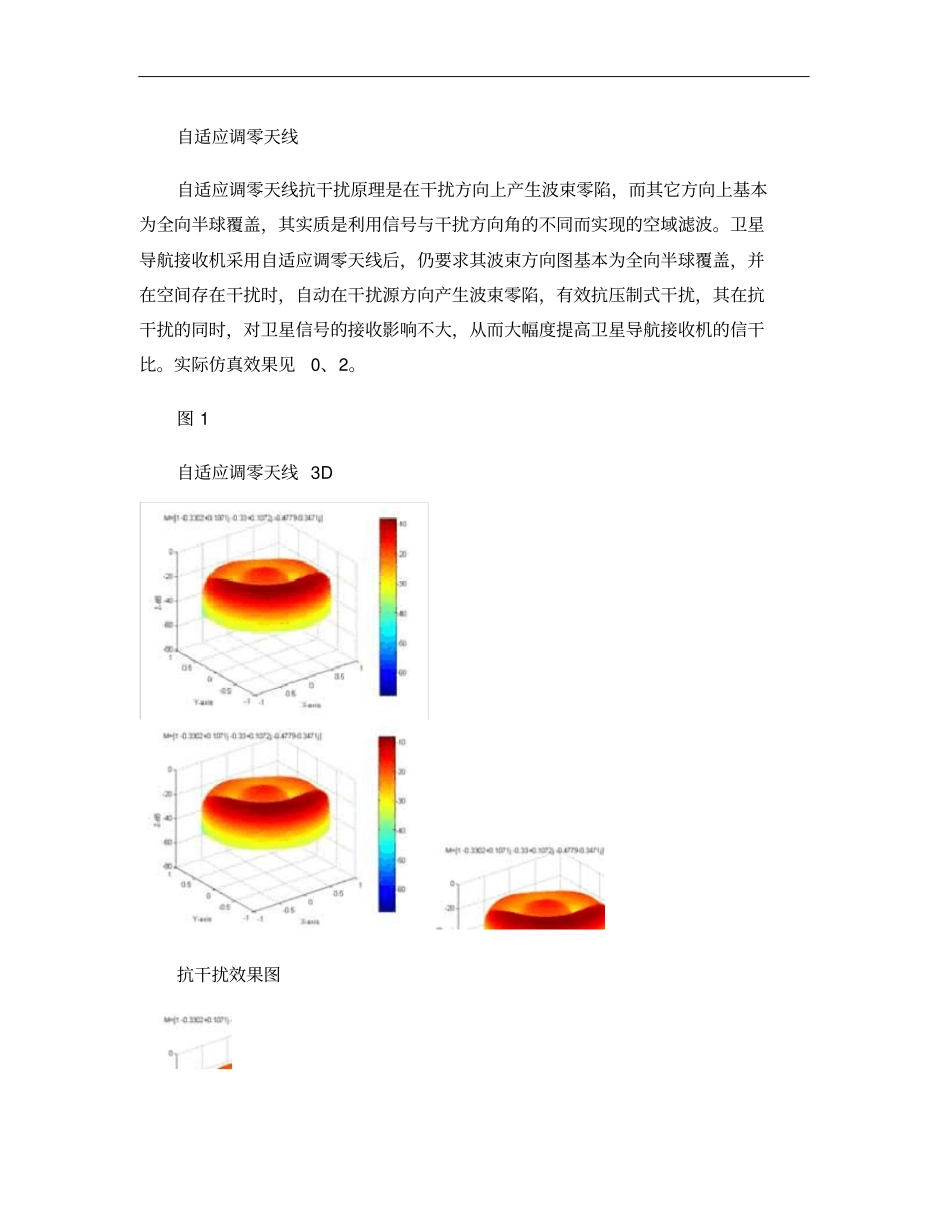

自适应调零天线自适应调零天线抗干扰原理是在干扰方向上产生波束零陷，而其它方向上基本为全向半球覆盖，其实质是利用信号与干扰方向角的不同而实现的空域滤波。卫星导航接收机采用自适应调零天线后，仍要求其波束方向图基本为全向半球覆盖，并在空间存在干扰时，自动在干扰源方向产生波束零陷，有效抗压制式干扰，其在抗干扰的同时，对卫星信号的接收影响不大，从而大幅度提高卫星导航接收机的信干比。实际仿真效果见0、2。图1自适应调零天线3D抗干扰效果图（a）四阵元抗单干扰2D方向图（b）四阵元抗双干扰2D方向图图2自适应调零天线3D抗干扰效果图?自适应调零天线主要技术指标9频率：GPS卫星导航信号频率L1；9天线形式：4元阵列天线；9干扰形式：窄带、宽带调频连续波；9抗干扰能力：信干比改善度≥35dB（可见表1）；9同时抗3个干扰（理论值，实际上少于2为佳）；9实时干扰抑制：≤100us；9质量、体积：满足弹载安装要求。表1卫星定位组件原理样机抗单干扰测试结果干扰样式三角波扫频500k正弦波扫频500k噪声扫频500kBPSKCA码四单元自适应调零天线抗干扰容限（dB）>34dB>32dB>40dB>37dB接收机抗干扰容限（dB）总抗干扰容限（dB）************************?调零天线组成框图从阵列天线接收到的卫星信号和干扰信号，经过射频通道的滤波、混频、放大处理后，采用高速A/D转换器进行数字采样，通过数字信号处理模块实现功率反演算法，完成对方向图的控制，加权调整后的和信号通过D/A转换，进入卫星信号恢复模块。图3调零天线组成框图注：外型结构及技术指标可根据用户需要定制产生。上海锐超电子有限公司2008-7-31
