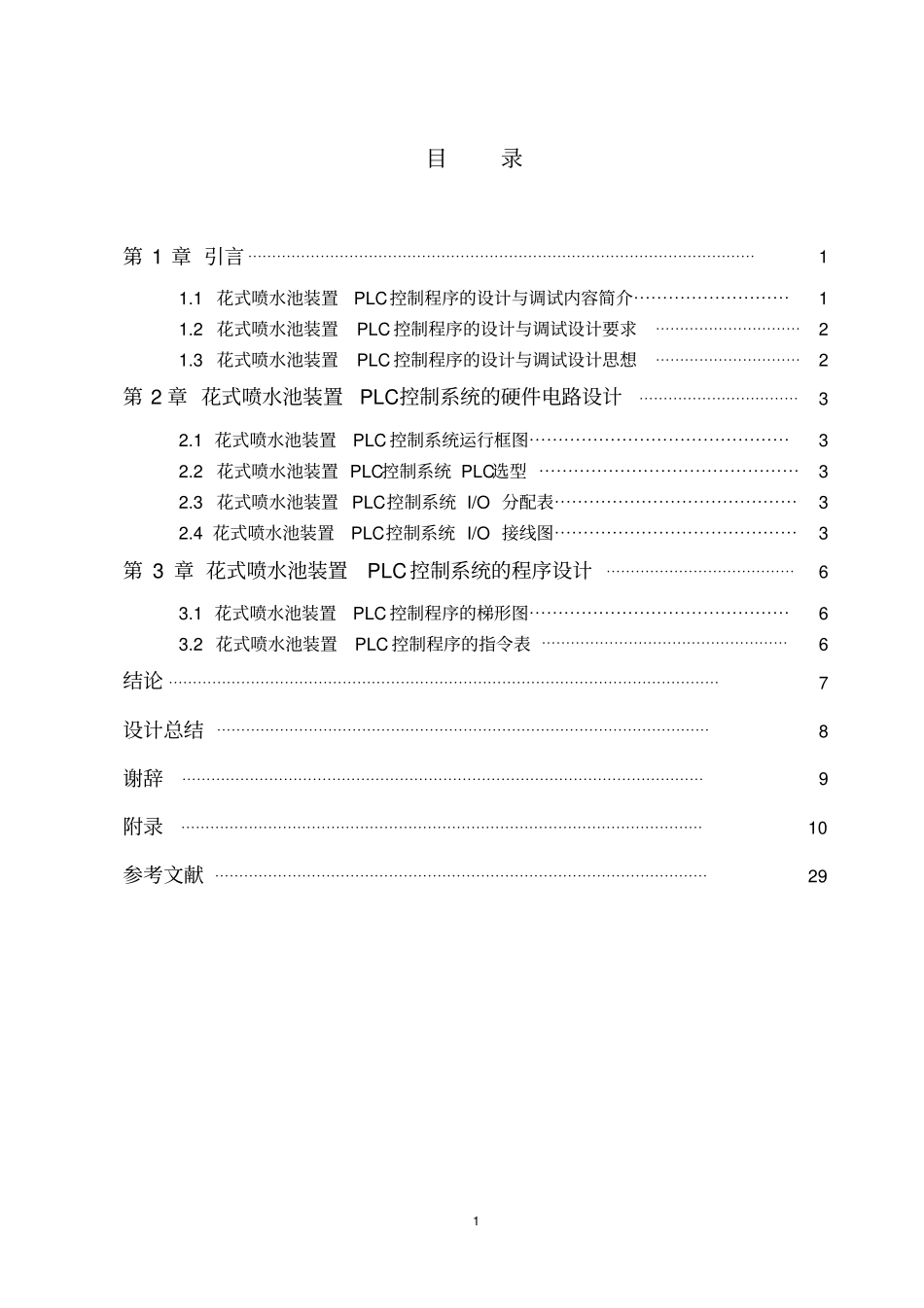

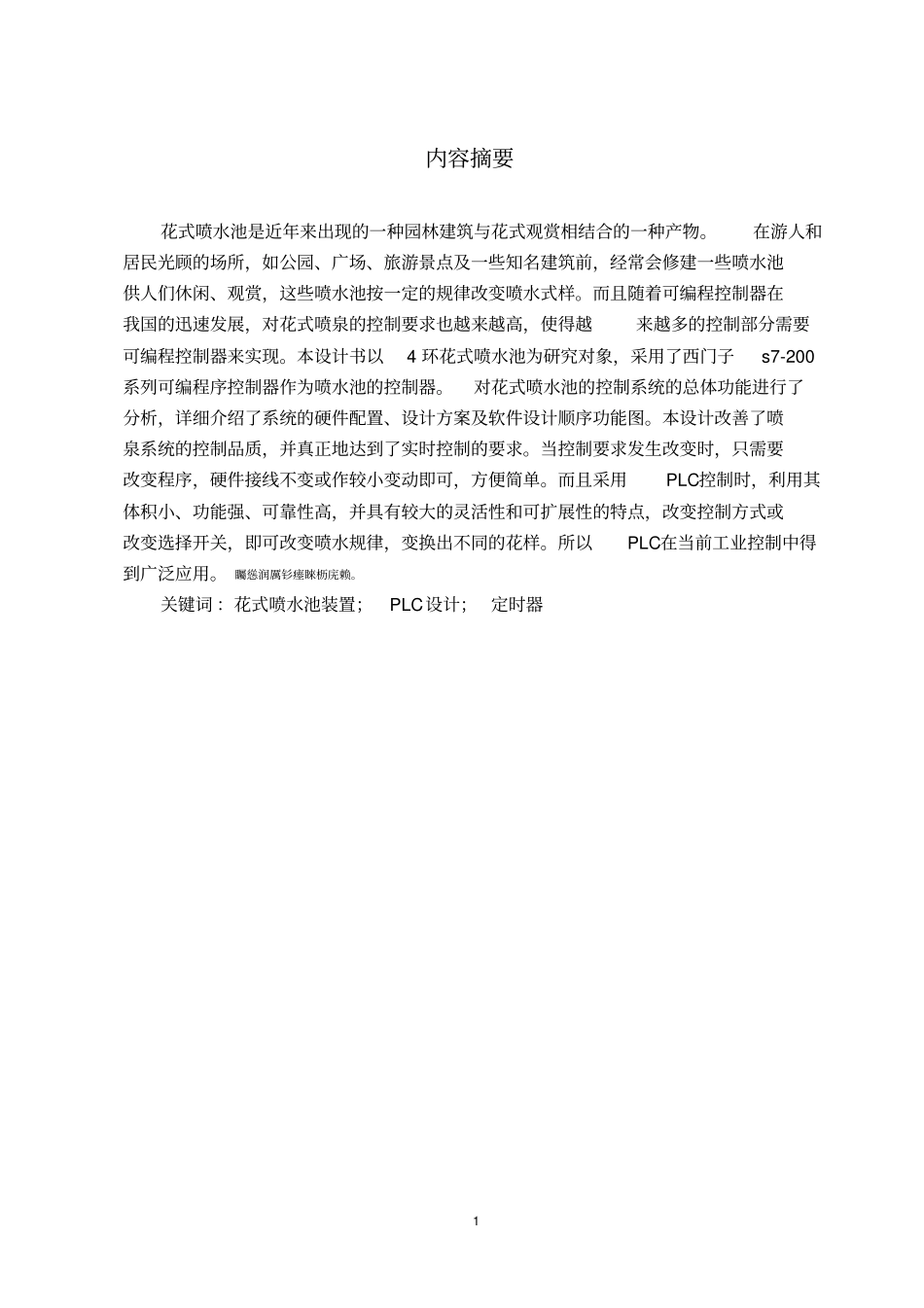

机电工程学院课程设计说明书设计题目:花式喷水池装置PLC控制程序的设计与调试学生姓名：学号：20094805专业班级：机制F09指导教师：2012年12月8日1内容摘要花式喷水池是近年来出现的一种园林建筑与花式观赏相结合的一种产物。在游人和居民光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷水池供人们休闲、观赏，这些喷水池按一定的规律改变喷水式样。而且随着可编程控制器在我国的迅速发展，对花式喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。本设计书以4环花式喷水池为研究对象，采用了西门子s7-200系列可编程序控制器作为喷水池的控制器。对花式喷水池的控制系统的总体功能进行了分析，详细介绍了系统的硬件配置、设计方案及软件设计顺序功能图。本设计改善了喷泉系统的控制品质，并真正地达到了实时控制的要求。当控制要求发生改变时，只需要改变程序，硬件接线不变或作较小变动即可，方便简单。而且采用PLC控制时，利用其体积小、功能强、可靠性高，并具有较大的灵活性和可扩展性的特点，改变控制方式或改变选择开关，即可改变喷水规律，变换出不同的花样。所以PLC在当前工业控制中得到广泛应用。矚慫润厲钐瘗睞枥庑赖。关键词：花式喷水池装置；PLC设计；定时器1目录第1章引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1花式喷水池装置PLC控制程序的设计与调试内容简介⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2花式喷水池装置PLC控制程序的设计与调试设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.3花式喷水池装置PLC控制程序的设计与调试设计思想⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第2章花式喷水池装置PLC控制系统的硬件电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1花式喷水池装置PLC控制系统运行框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.2花式喷水池装置PLC控制系统PLC选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.3花式喷水池装置PLC控制系统I/O分配表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.4花式喷水池装置PLC控制系统I/O接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第3章花式喷水池装置PLC控制系统的程序设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1花式喷水池装置PLC控制程序的梯形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.2花式喷水池装置PLC控制程序的指令表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8谢辞⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯291第1章引言1.1花式喷水池装置PLC控制程序的设计与调试内容简介1．花式喷水池示意图图a)中4为中间喷水管，3为内环状喷水管，2为中环形状喷水管，1为外环形状喷水管。图b)中的选择开关可有4种选择，可分别用4个开关模拟实现；单步/连续开关为“1”=单步，“0”=连续，其他为单一功能开关。聞創沟燴鐺險爱氇谴净。2．控制要求（1）控制器电源开关接通后，按下启动按钮，喷水装置即开始工作。按下停止按钮，则停止喷水。工作方式由“选择开关”和“单步/连续”开关来决定。残骛楼諍锩瀨濟溆塹籟。（2）“单步/连续”开关在单步位置时，喷水池只运行一个循环；在连续位置时，喷水池反复循环运行。（3）方式选择开关用以选择喷水池的喷水花样，1～4号喷水管的工作方式选择如下：a）选择开关在位置“1”——按下启动按钮后，4号喷水，延时2s，3号喷水，再延时2s，2号喷水，再延时2s，1号喷水，接着一起喷水15s为一个循环。酽锕极額閉镇桧猪訣锥。b）选择开关在位置“2”——按下启动按钮后，1号喷水，延时2s，2号喷水，1234☆a）花式喷水池喷嘴布局示意图1234选择开关启动停止单步/连续电源b）花式喷水池控制开关面板图2再延时2s，3号喷水，再延时2s，4号喷水，接着一起喷水30s为一个循环。彈贸摄尔霁毙攬砖卤庑。c)选择开关在位置“3”——按下启动按钮后，...
