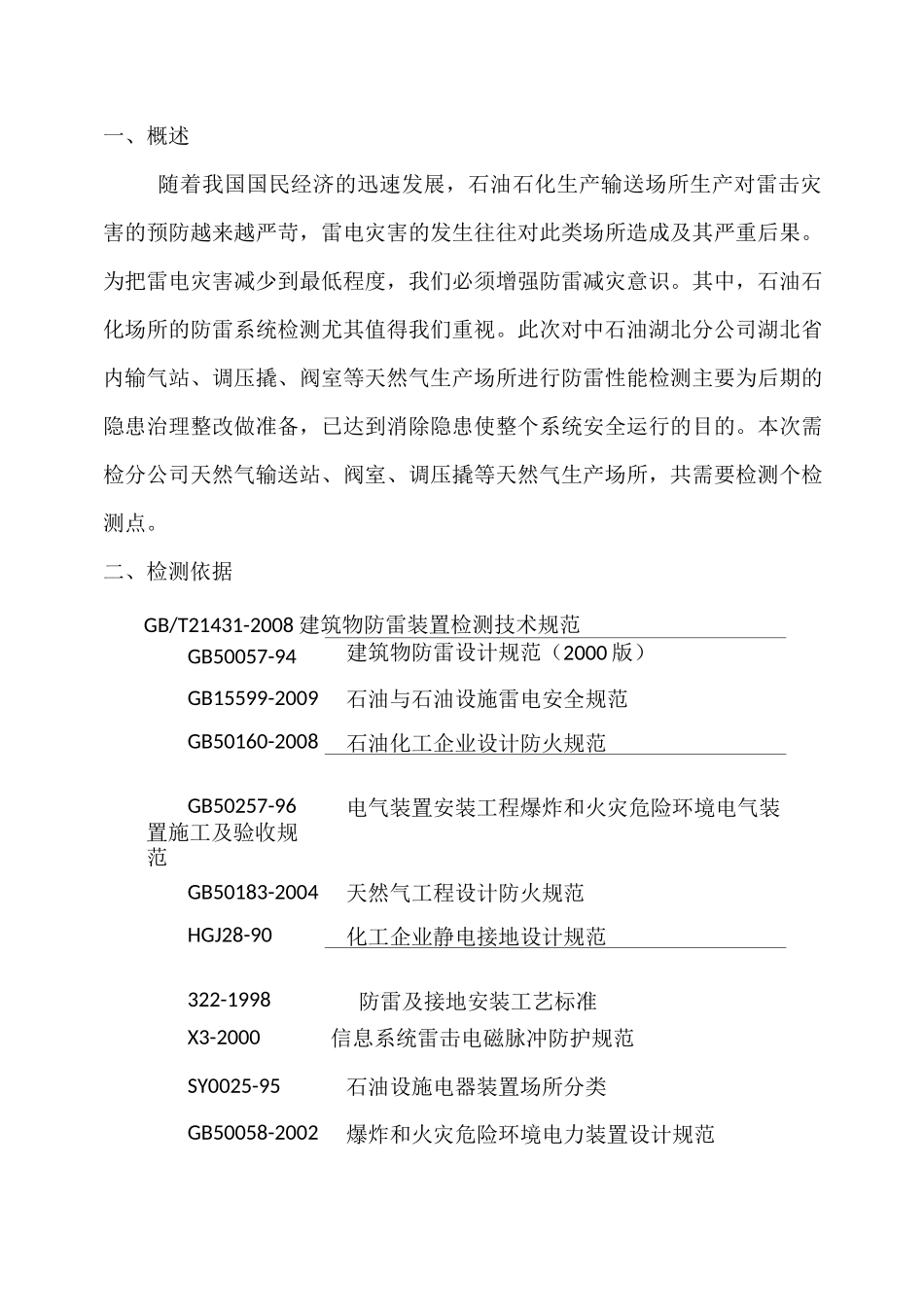

防雷检测方案模板11_第2页
2/8

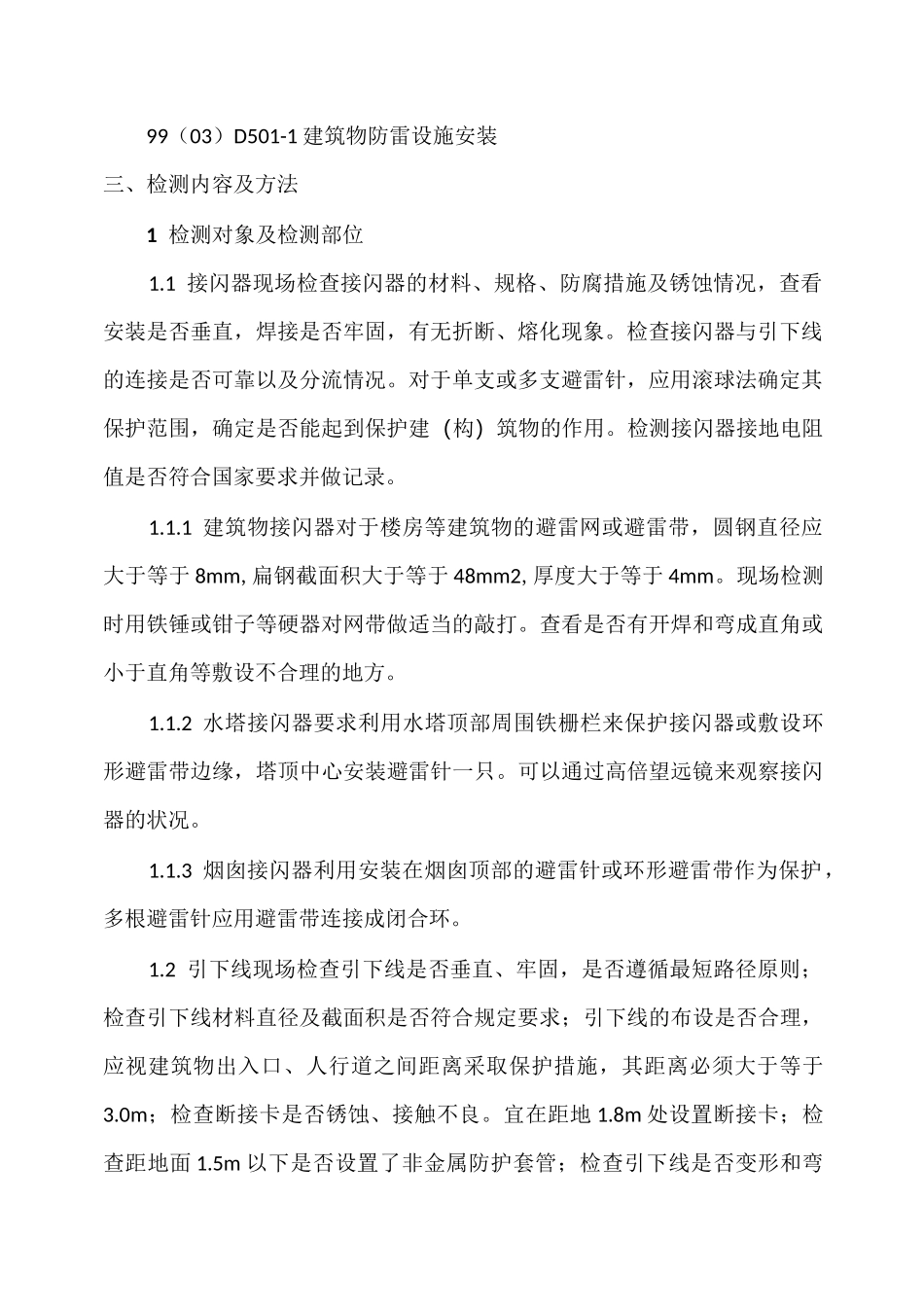

防雷检测方案模板11_第3页
3/8
中石油昆仑燃气湖北分公司防雷系统检测方案一、概述随着我国国民经济的迅速发展,石油石化生产输送场所生产对雷击灾害的预防越来越严苛,雷电灾害的发生往往对此类场所造成及其严重后果。为把雷电灾害减少到最低程度,我们必须增强防雷减灾意识。其中,石油石化场所的防雷系统检测尤其值得我们重视。此次对中石油湖北分公司湖北省内输气站、调压撬、阀室等天然气生产场所进行防雷性能检测主要为后期的隐患治理整改做准备,已达到消除隐患使整个系统安全运行的目的。本次需检分公司天然气输送站、阀室、调压撬等天然气生产场所,共需要检测个检测点。二、检测依据GB/T21431-2008建筑物防雷装置检测技术规范GB50057-94建筑物防雷设计规范(2000版)GB15599-2009石油与石油设施雷电安全规范GB50160-2008石油化工企业设计防火规范GB50257-96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50183-2004天然气工程设计防火规范HGJ28-90化工企业静电接地设计规范322-1998防雷及接地安装工艺标准X3-2000信息系统雷击电磁脉冲防护规范SY0025-95石油设施电器装置场所分类GB50058-2002爆炸和火灾危险环境电力装置设计规范99(03)D501-1建筑物防雷设施安装三、检测内容及方法1检测对象及检测部位1.1接闪器现场检查接闪器的材料、规格、防腐措施及锈蚀情况,查看安装是否垂直,焊接是否牢固,有无折断、熔化现象。检查接闪器与引下线的连接是否可靠以及分流情况。对于单支或多支避雷针,应用滚球法确定其保护范围,确定是否能起到保护建(构)筑物的作用。检测接闪器接地电阻值是否符合国家要求并做记录。1.1.1建筑物接闪器对于楼房等建筑物的避雷网或避雷带,圆钢直径应大于等于8mm,扁钢截面积大于等于48mm2,厚度大于等于4mm。现场检测时用铁锤或钳子等硬器对网带做适当的敲打。查看是否有开焊和弯成直角或小于直角等敷设不合理的地方。1.1.2水塔接闪器要求利用水塔顶部周围铁栅栏来保护接闪器或敷设环形避雷带边缘,塔顶中心安装避雷针一只。可以通过高倍望远镜来观察接闪器的状况。1.1.3烟囱接闪器利用安装在烟囱顶部的避雷针或环形避雷带作为保护,多根避雷针应用避雷带连接成闭合环。1.2引下线现场检查引下线是否垂直、牢固,是否遵循最短路径原则;检查引下线材料直径及截面积是否符合规定要求;引下线的布设是否合理,应视建筑物出入口、人行道之间距离采取保护措施,其距离必须大于等于3.0m;检查断接卡是否锈蚀、接触不良。宜在距地1.8m处设置断接卡;检查距地面1.5m以下是否设置了非金属防护套管;检查引下线是否变形和弯蓝处是否有直角、锐角弯;检查是否有断裂、机械损伤、严重锈蚀等状况,当截面锈蚀大于等于t/3时应予更换;检查引下线与接闪器、接地装置焊接是否牢固可靠,焊点有无裂缝等;引下线的布设应包括:能否引起雷电反击和雷电电磁脉冲干扰,附近是否有其他设备引线、是否有交叉或平行电气线路,如有应采取措施;引下线的过电压是否符合要求,是否有穿过临时建筑物情况和是否便于检查等。对于高度小于等于40.0m的水塔,可以利用铁梯为引下线;高度大于40.0m时,应另加设一根引下线或利用支柱内主钢筋作为引下线。对于高度小于等于40.0m的烟囱,可利用铁扶梯作引下线;高度大于40.0m时,应另加装一根引下线或利用支柱或支座内主钢筋作引下线。1.3接地装置接地装置的检测以实际测量接地工频电阻值为主要标志。接地装置主要检查安装位置、深度、规格、防腐、冲击接地电阻等,并要查阅基建档案中防雷设计图纸的接地装置材料、规格、布置等是否设计合理。1.4室内SPD的检测检测SPD的出厂日期,生产厂家,规格型号及相关保护参数,若出现超出保护期限应做记录及提出更换建议,检测接地阻值是否合格,接线是否牢靠是否起到保护作用,对于已失效损坏的SPD贴建议更换标识,在检测报告中进行记录。对于水塔、烟囱等构筑物。由于其防雷装置均暴露在外面,通常可以通过高倍望远镜进行避雷针、引下线的现场观察,可及时发现隐患。必要时,检测员要登到最高处进行实地检查和测量。检测时应多选择几个点进行测量,最后通过求平均的方法确定该点的接地电阻值。如果测试出的工...
