范本进货检验规范VIP免费

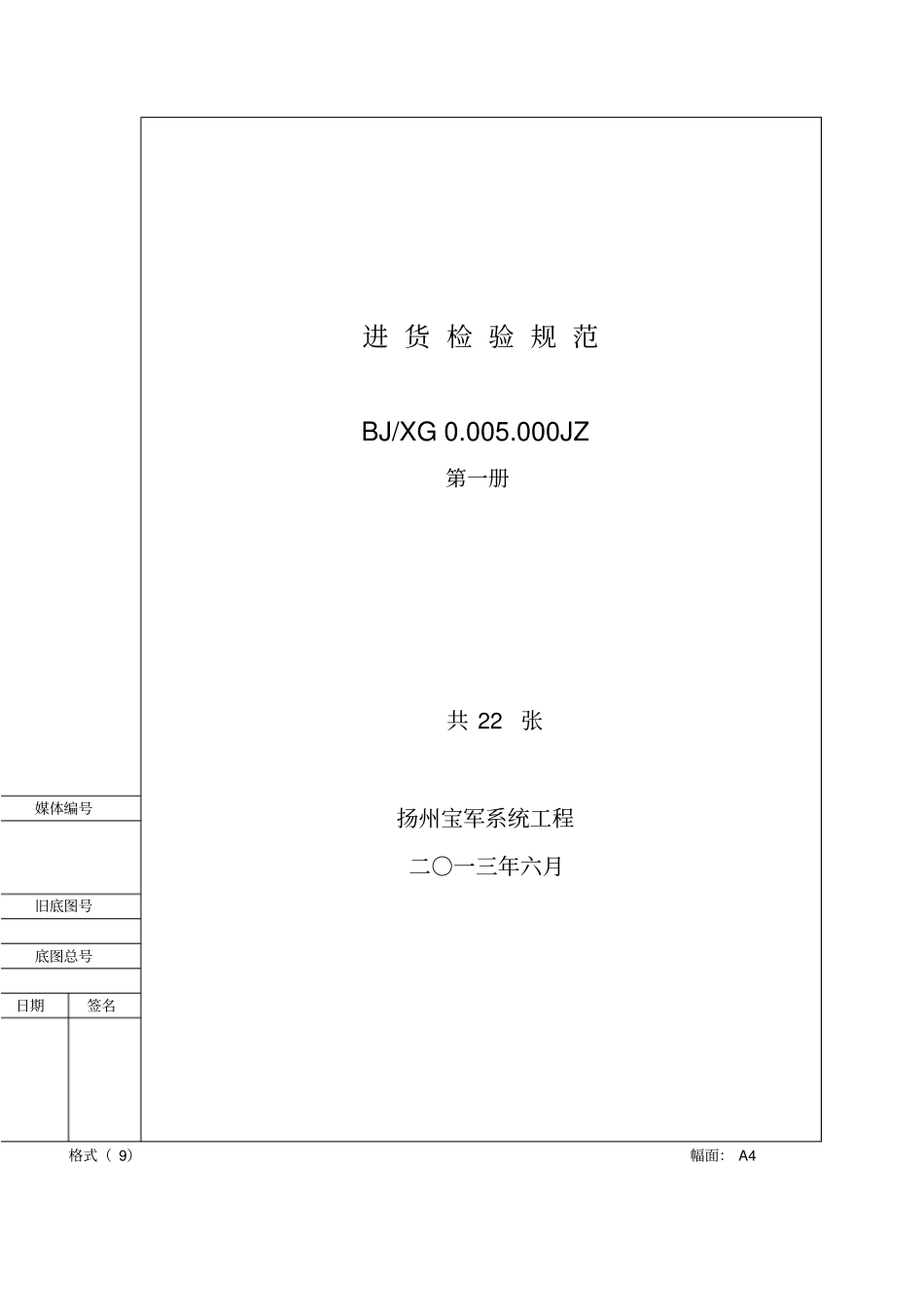

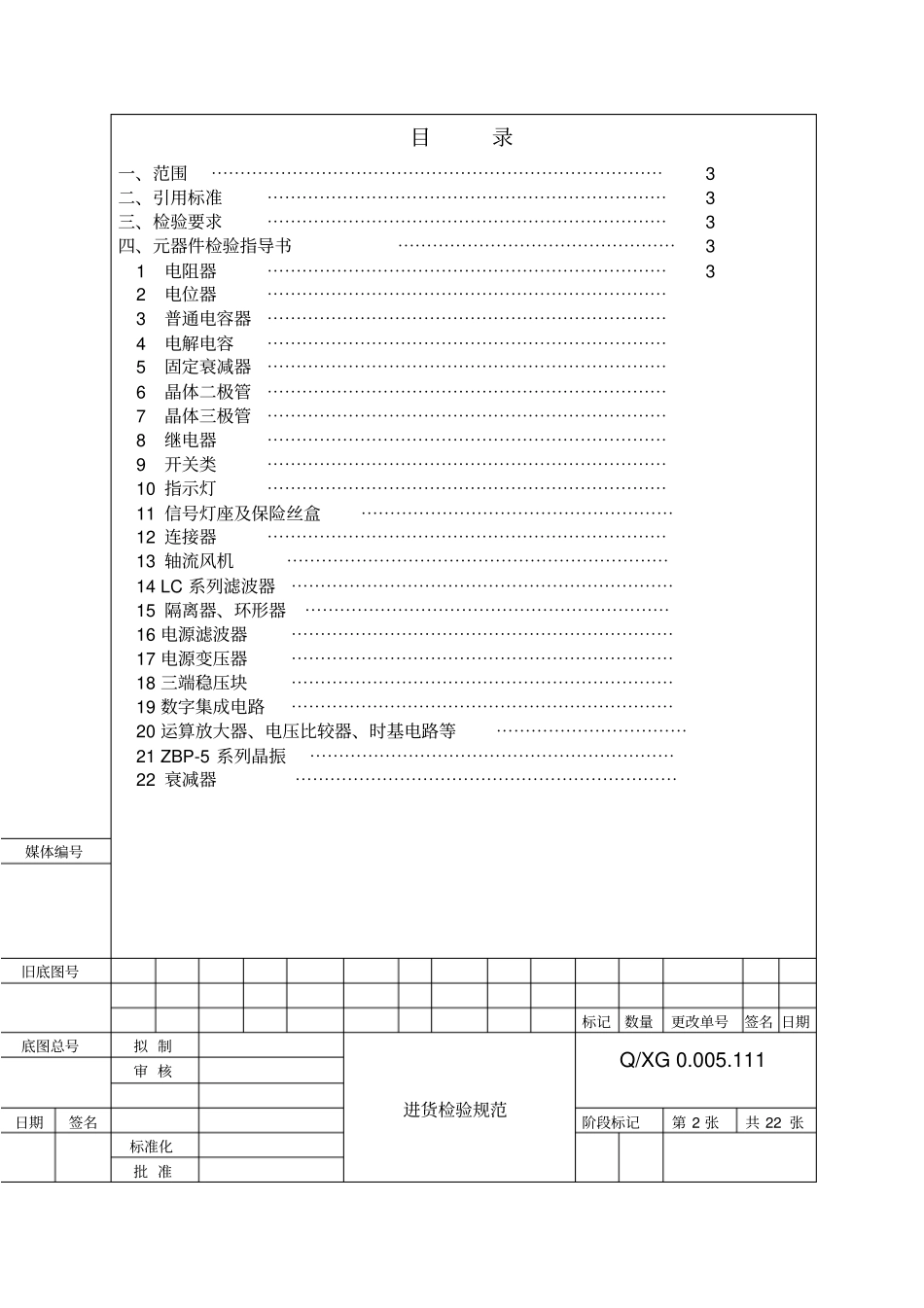

进货检验规范BJ/XG0.005.000JZ第一册共22张扬州宝军系统工程二○一三年六月媒体编号旧底图号底图总号日期签名格式（9）幅面：A4目录一、范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、检验要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、元器件检验指导书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31电阻器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32电位器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3普通电容器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4电解电容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5固定衰减器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6晶体二极管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7晶体三极管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8继电器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9开关类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10指示灯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11信号灯座及保险丝盒⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12连接器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13轴流风机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14LC系列滤波器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15隔离器、环形器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16电源滤波器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17电源变压器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18三端稳压块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19数字集成电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20运算放大器、电压比较器、时基电路等⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21ZBP-5系列晶振⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22衰减器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯媒体编号旧底图号标记数量更改单号签名日期底图总号拟制进货检验规范Q/XG0.005.111审核日期签名阶段标记第2张共22张标准化批准一、范围本检验指导书规定了本厂生产的军品及其有关装备所用的电子元器件的入厂检验方法，适用于上述电子器件的入厂检验。二、引用标准下列文件中的条款通过引用而成为本检验指导书的条款。对于注明日期或版次的引用文件，其后的任何修改单或修改版均不适用于本检验指导书，但是倡导使用本检验指导书的各方探讨使用最新版本的可能性，对于未注明日期或版本的引用文件，其最新版本适用于本检验指导书。GB4589.1半导体分立器件总规范SJ20527-95微波组件总规范Q/GQF65-99电子元器件入厂检验规范三、检验要求（1）器件型号、规格、供方应与外购件汇总表及合格供方名录（汇总）相符；（2）质量证明文件齐全；（3）外观、尺寸、标记、包装等应满足产品技术规范或技术协议要求；（4）主要性能参数应满足产品技术规范或技术需要要求；（5）对于本厂暂无条件测试其主要性能参数的产品或技术协议中规定供方提供主要性能参数测试数据的产品，应按第（1）条、第（2）条、第（3）条检验，认可供方的检验合格证和测试数据；（6）对于定为关重件的器件，如本厂暂无条件测试其它主要参数性能，可派检验员到供方验收；（7）根据检验结果开具检验合格证，符合第（5）条要求的盖认可印章。四、元器件检验指导1电阻器1.1用途媒体编号旧底图号底图总号拟制Q/XG0.005.111日期签名审核标记数量更改单号签名日期第3张适用于各类电阻器的检验。1.2仪器设备LCR测量仪游标卡尺1.3检验要求1.3.1各类电阻器的规格、型号、供方应与外购件汇总表及合格供方名录相符。1.3.2质量证明文件齐全。1.3.3各类电阻器的外观、尺寸、标记、性能等应满足产品技术规范要求。1.4检验项目和方法1.4.1外观a）目测：器件外观应光洁完好，引脚光亮，标识清晰，规格型号、供应方应与合格证及外购件汇总表相符，生产日期应在规定使用期限内，送检数与实际数一致；b）有尺寸要求时，用游标卡尺测量其尺寸，或者认可厂方的合格证。1.4.2阻值用LCR测量仪测量待检电阻的阻值，实测值应与标称值相符。热敏电阻器还应...
