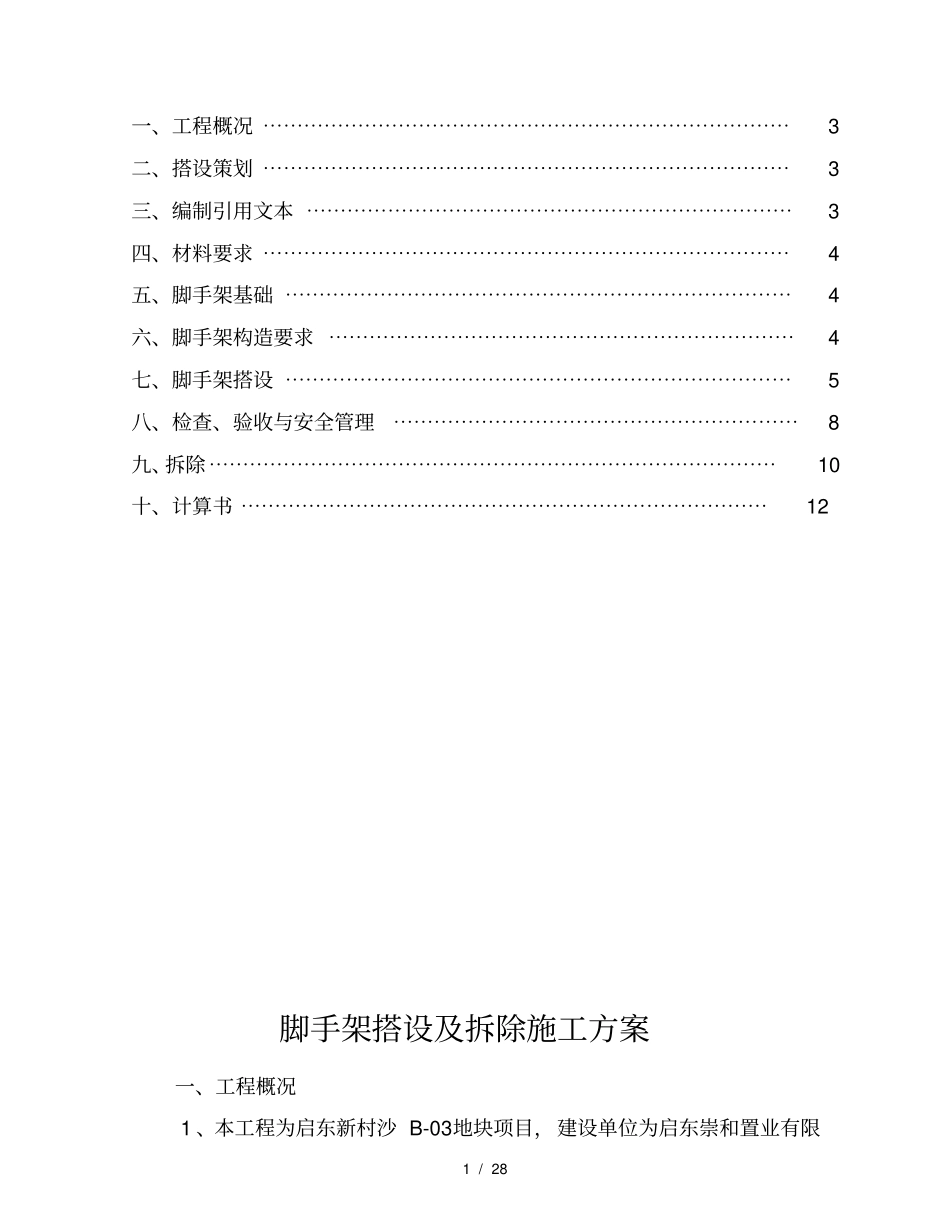

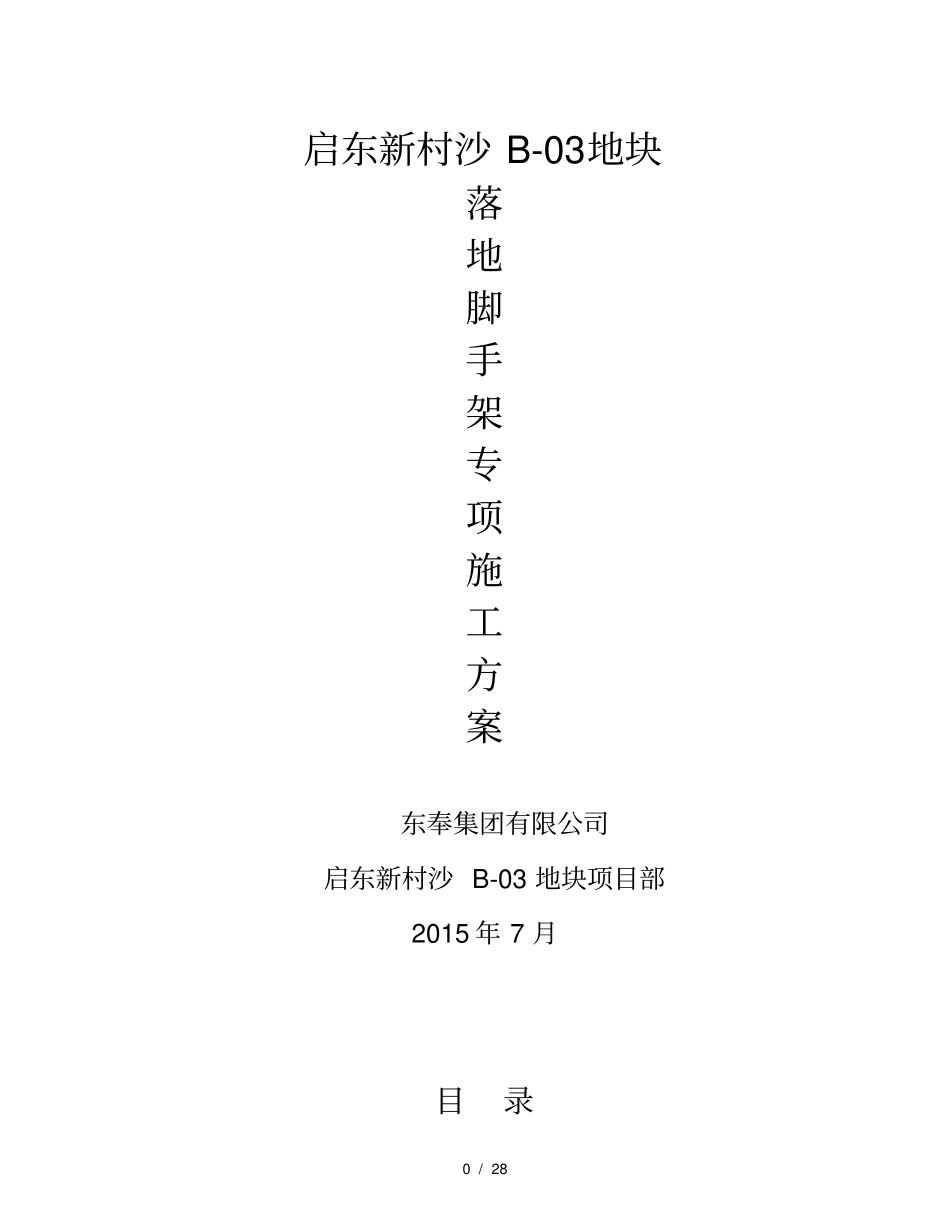

0/28启东新村沙B-03地块落地脚手架专项施工方案东奉集团有限公司启东新村沙B-03地块项目部2015年7月目录1/28一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、搭设策划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、编制引用文本⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、材料要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、脚手架基础⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、脚手架构造要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4七、脚手架搭设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5八、检查、验收与安全管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8九、拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12脚手架搭设及拆除施工方案一、工程概况1、本工程为启东新村沙B-03地块项目，建设单位为启东崇和置业有限2/28公司，设计单位为上海中森建筑与工程设计顾问有限公司，监理单位江苏永正工程项目管理有限公司，施工单位为东奉集团有限公司。本工程位江苏启东市的启隆乡新村沙岛，东至12号路（规划），南至1号路（规划），西至5号路（规划），北至景观河道；总建筑面积68635.2㎡本工程分6个单位工程，其中：49-50、52-53、48、51楼号为二十层【6幢】，建筑物高59.950m、59.650m（高层），抗震等级为四级，结构类型为剪力墙；二、搭设策划本工程49号、50号、52号、53号楼1-4层，48号、51号楼1-3层采用落地式脚手架。三、编制引用文本1、《建筑施工安全检查标准》(落地式外脚手架质量标准)（JGJ59-2011）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3、《建筑施工高处作业安全技术规范》（JGJ80-2016）4、《印发（关于加强施工现场安全生产管理的若干规定）（试行）通知》（87）432号四、材料要求1、钢管：管径为φ48*3.0mm的钢管，其质量应符合《碳素结构钢》（GB/T700）中的要求，标准长度为6米，使用时按脚手架结构规格进行切割。钢管上严禁打孔，表面无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2、扣件：采用锻铸铁制作，应符合GB15831的规定，其机械性能螺栓力矩不低于65N·m。如发现有裂缝、气孔、变形、滑丝等缺陷的不得使用，与钢管的贴合面应接触良好。3/283、连墙件：采用φ48*3.0mm的钢管和相匹配扣件，其材质要求同上。4、钢笆：应横向密编，纵片不得少于五道，每道用双片；横片应一反一正。五、脚手架基础落地式脚手架基础夯实后采用20cm厚的C20砼浇捣。立杆底座采用5cm木板，脚手架外侧设置20*30cm排水沟（详见附后基础图）。六、脚手架构造要求根据本工程落地脚手架搭设高度现确定结构参数如下：1、步距：1.8米2、横向间距：1.0米3、纵向间距：1.5米4、连墙件设置：二步二跨5、护栏杆高度：0.6米、1.2米各一道6、搁栅间距：0.35米7、纵横向水平杆两端伸出：10cm8、立杆中心至建筑物边净距：30cm9、剪刀撑：①斜杆与地面夹角为45o~60o之间。②各立面两端各设置一道剪刀撑，并应由底至顶连续设置，中间各道之间净距不应大于15米。③剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于1.5米。④剪刀撑斜杆采用搭接方式接长，搭接长度不应小于1米，应采用不少于2个旋转扣件固定端部，扣件盖板的边缘至杆端距离不应小于0.1米。4/28七、脚手架搭设1、搭设顺序基础平整→夯实→浇砼→放置5cm木板→立杆→大横杆、小横杆→设置连墙杆→剪刀撑→搁栅→竹笆→防护栏杆→施工层挡脚板→挂安全网2、应配合施工进度搭设，一次搭设高度不应超过相邻连墙杆以上一步。3、立杆要求①每搭完一步脚手架后应按规定校正步距、纵距、横距及立杆的垂直度，总高垂直度控制在40mm内。②立杆接长除顶层步可采用搭接外，其余各层各步接头必须采用对接扣件连接。顶步搭接长度不小于1米，用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端不小于0.1米。③相邻立杆接头应相互错开一个步距，同步内隔一根立...
