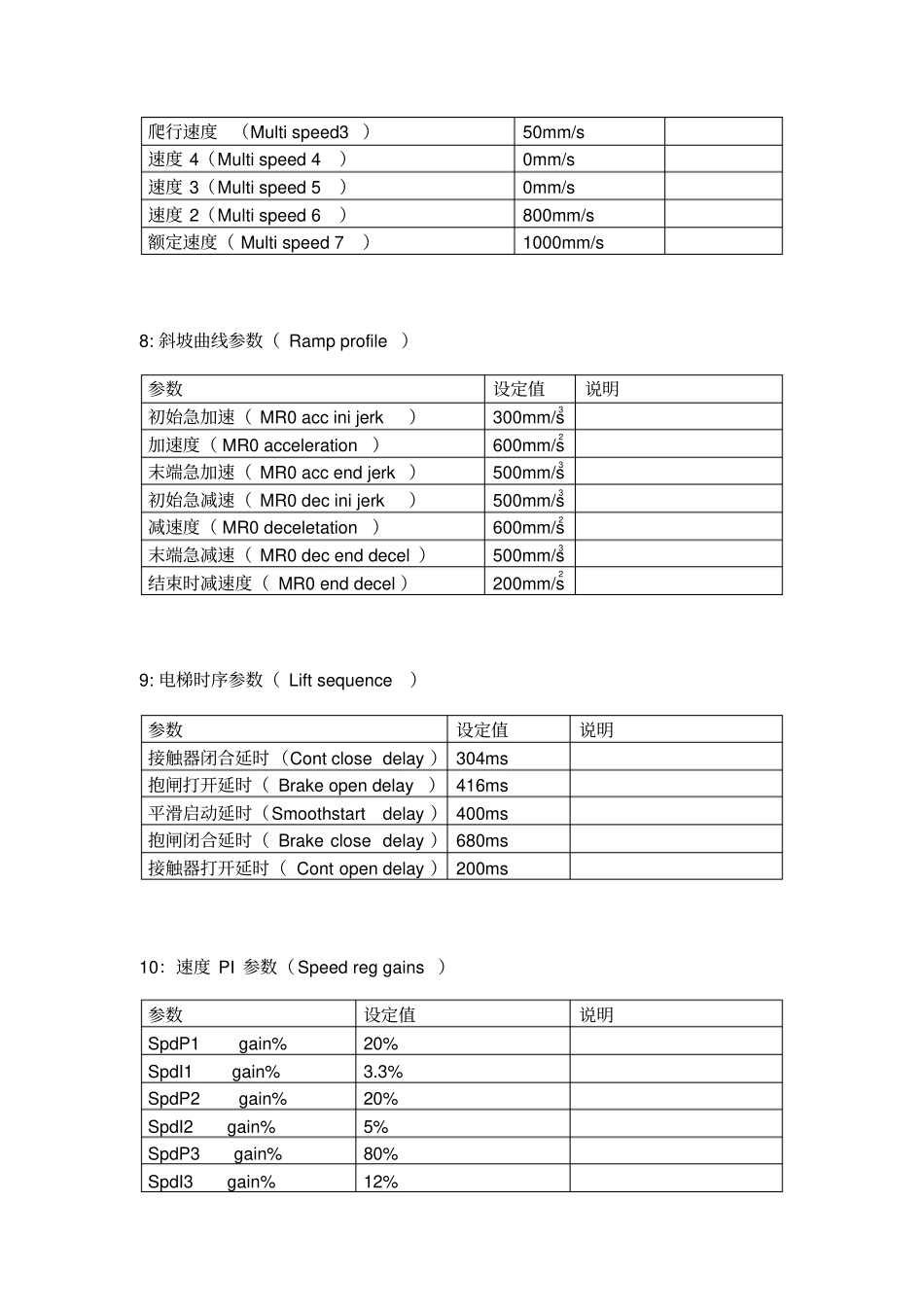

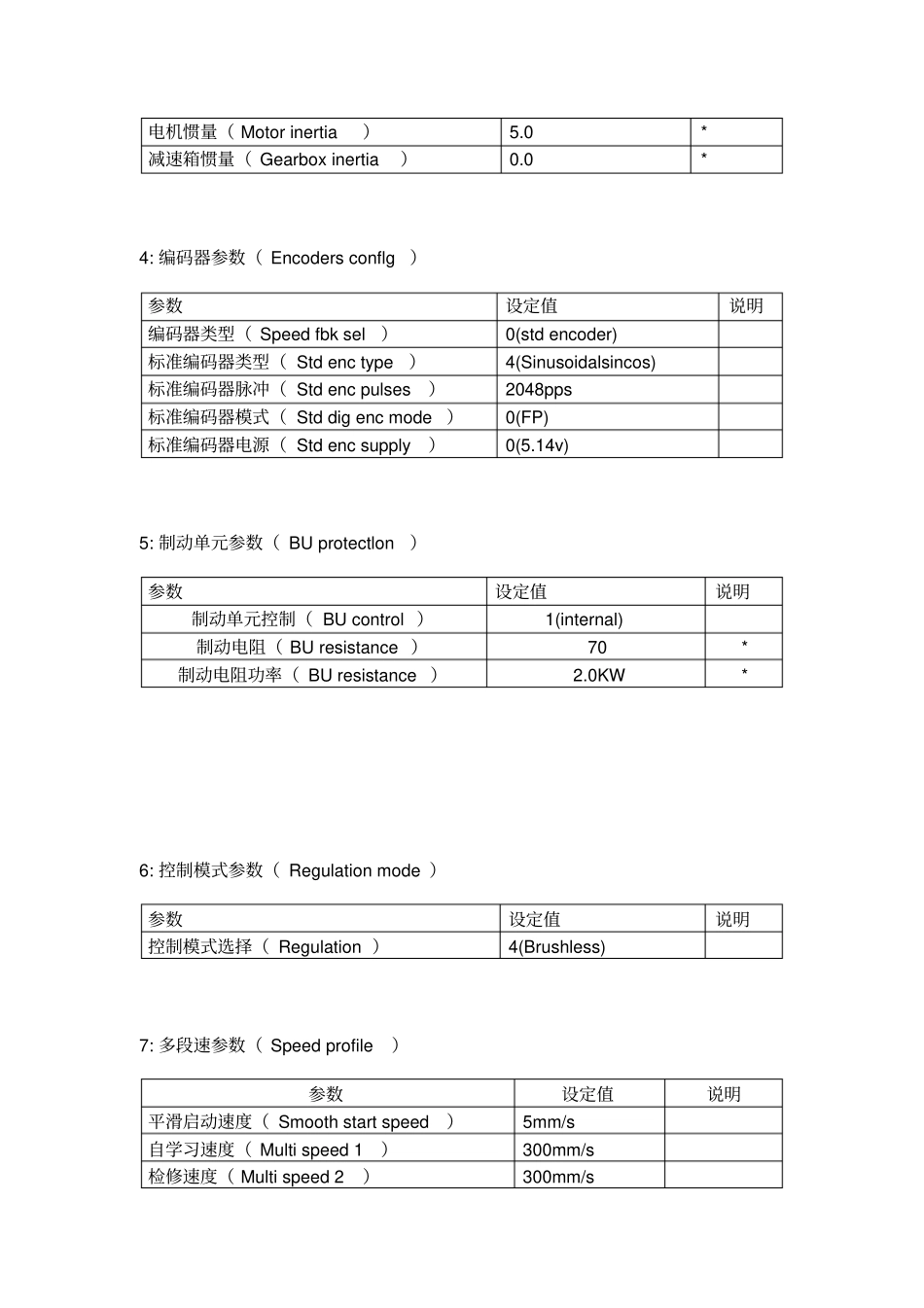

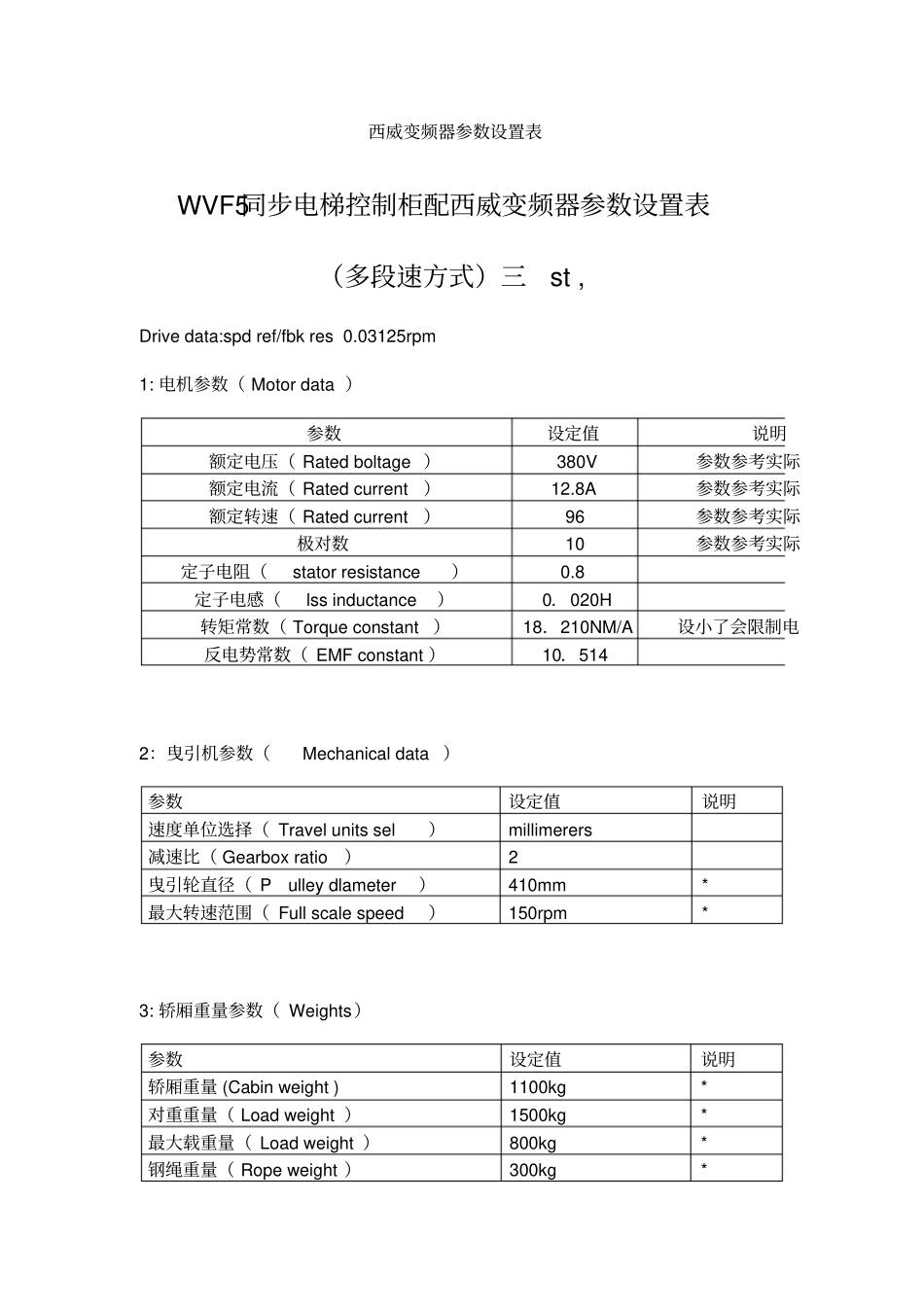

西威变频器参数设置表WVF5同步电梯控制柜配西威变频器参数设置表（多段速方式）三st,Drivedata:spdref/fbkres0.03125rpm1:电机参数（Motordata）参数设定值说明额定电压（Ratedboltage）380V参数参考实际额定电流（Ratedcurrent）12.8A参数参考实际额定转速（Ratedcurrent）96参数参考实际极对数10参数参考实际定子电阻（statorresistance）0.8定子电感（lssinductance）0．020H转矩常数（Torqueconstant）18．210NM/A设小了会限制电反电势常数（EMFconstant）10．5142：曳引机参数（Mechanicaldata）参数设定值说明速度单位选择（Travelunitssel）millimerers减速比（Gearboxratio）2曳引轮直径（Pulleydlameter）410mm*最大转速范围（Fullscalespeed）150rpm*3:轿厢重量参数（Weights）参数设定值说明轿厢重量(Cabinweight)1100kg*对重重量（Loadweight）1500kg*最大载重量（Loadweight）800kg*钢绳重量（Ropeweight）300kg*电机惯量（Motorinertia）5.0*减速箱惯量（Gearboxinertia）0.0*4:编码器参数（Encodersconflg）参数设定值说明编码器类型（Speedfbksel）0(stdencoder)标准编码器类型（Stdenctype）4(Sinusoidalsincos)标准编码器脉冲（Stdencpulses）2048pps标准编码器模式（Stddigencmode）0(FP)标准编码器电源（Stdencsupply）0(5.14v)5:制动单元参数（BUprotectlon）参数设定值说明制动单元控制（BUcontrol）1(internal)制动电阻（BUresistance）70*制动电阻功率（BUresistance）2.0KW*6:控制模式参数（Regulationmode）参数设定值说明控制模式选择（Regulation）4(Brushless)7:多段速参数（Speedprofile）参数设定值说明平滑启动速度（Smoothstartspeed）5mm/s自学习速度（Multispeed1）300mm/s检修速度（Multispeed2）300mm/s爬行速度（Multispeed3）50mm/s速度4（Multispeed4）0mm/s速度3（Multispeed5）0mm/s速度2（Multispeed6）800mm/s额定速度（Multispeed7）1000mm/s8:斜坡曲线参数（Rampprofile）参数设定值说明初始急加速（MR0accinijerk）300mm/s3加速度（MR0acceleration）600mm/s2末端急加速（MR0accendjerk）500mm/s3初始急减速（MR0decinijerk）500mm/s3减速度（MR0deceletation）600mm/s2末端急减速（MR0decenddecel）500mm/s3结束时减速度（MR0enddecel）200mm/s29:电梯时序参数（Liftsequence）参数设定值说明接触器闭合延时（Contclosedelay）304ms抱闸打开延时（Brakeopendelay）416ms平滑启动延时（Smoothstartdelay）400ms抱闸闭合延时（Brakeclosedelay）680ms接触器打开延时（Contopendelay）200ms10：速度PI参数（Speedreggains）参数设定值说明SpdP1gain%20%SpdI1gain%3.3%SpdP2gain%20%SpdI2gain%5%SpdP3gain%80%SpdI3gain%12%Sped0enable2（Enableasstart）Sped0Pgain%19%-30%Sped0Igain%20%滤波时间（PropFilter）1.5ms11:速度阈值参数（Speedthreshold）零速阈值参考（Spd0refthr）2rpm零速阈值参考延时（Spd0refdelay）500rpm零速阈值（Spd0speedthr）2rpm零速延时（Spd0spddelay）500rpm阈值（SGPtran21hthr）94%阈值（SGPtran32thr）5%带宽（SGPtran21band）4%带宽（SGPtran32band）4%12:惯量补偿参数（Inertiacompensate）参数设定值说明惯量补偿使能（Inertiacompen）1（Enable）初始惯量（Intinertia）60.6764kgm213:速度PI规划参数（Speedregulator）参数设定值说明速度P基准值（SpdPbasevalue）50A/rpm2.05/rpm（设最大值shift+help）速度I基准值（SpdIbasevalue）8000A/rpm604.17A/rpm（设最大值shift+help）
