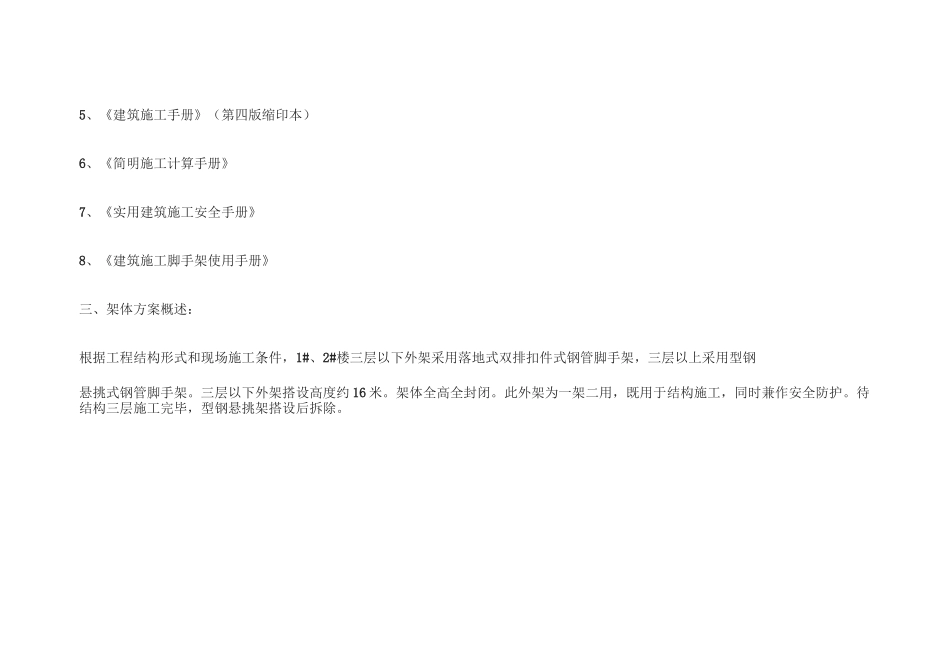

工程位1地下室外架专项施工方案。建筑面积约3.3万平方米。地下一层，地上18层，建筑高度约58.4米。主楼为剪力墙结构，裙楼为框架结构。地下一层层高3.5m,一、二层层高3.7m,三层以上层高3.00m。、编制依据：楼结构、建筑施工图2、《建筑施工安全检查标准》(JGJ592001)3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ1302001)4、《建筑施工高处作业安全技术规范》（JGJ80-91）、工程概况：5、《建筑施工手册》（第四版缩印本）6、《简明施工计算手册》7、《实用建筑施工安全手册》8、《建筑施工脚手架使用手册》三、架体方案概述：根据工程结构形式和现场施工条件，1#、2#楼三层以下外架采用落地式双排扣件式钢管脚手架，三层以上采用型钢悬挑式钢管脚手架。三层以下外架搭设高度约16米。架体全高全封闭。此外架为一架二用，既用于结构施工，同时兼作安全防护。待结构三层施工完毕，型钢悬挑架搭设后拆除。四、施工准备：4.1.技术准备：4.1.1要求相关管理人员认真熟悉图纸，了解建筑物的平面尺寸,认真学习关于脚手架施工的安全技术操作规程，严格按方案指导现场施工。4.1.2对架子工班组上岗前进行技术交底，让每位参加外架搭设的人员明白操作要点、技术要求和注意事项。4.2材料准备：4.2.1钢管：钢管采用外径48mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性能适中、稳定的Q235钢，其材质应符合《碳素结构钢》（GB70088）的相应规定。用与立杆、大横杆、剪刀撑和斜杆的长度宜为46m，便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。钢管上严禁打孔。脚手架钢管颜色按如下布置进行搭配：大横杆、立杆、小横杆采用桔黄色，剪刀撑为黄黑相间，并定期复涂，以保证外观形象。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。4.2.2扣件：扣件应采用GB97867《可锻铸铁分类及技术条件》的规定，应与钢管管径相配合、机械性能不低于KT338的可锻铸铁制造，扣件的附件要用的材料应符合GB70088《碳素结构钢》中Q235钢的规定，螺纹均应符合GB19681《普通螺纹》的规定，扣件严禁使用加工不合格，无出厂合格证，变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。4.2.3脚手板：本工程采用木脚手板，木脚手板规格为50x250mm,两端应各设直径为4mm的镀锌钢丝箍两道。木脚手板材质应符合现行国家标准《木结构设计规范》（GBJ5）中II级材质的规定。4.2.4安全网：安全网采用经国家指定监督检验部门监定许可生产的厂家产品，同时应具备监督部门批量验证和工厂检验合格证。安全网的力学性能应符合GB572688《安全网力学性能试验方法》的规定。网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.6x1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃。4.3机具配备五、落地式脚手架搭设顺序及要求：定位铺设垫板摆放扫地杆逐根竖立杆，随即与扫地杆扣紧装扫地小横杆并与立杆扣紧安装第一步大横杆（与各立杆扣紧）安装第一步小横杆（与各立杆扣紧）安装第二步大横杆安装第二步小横杆加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后拆除）在大横杆绑扎搁置脚手板的小横杆®铺脚手板®绑扎栏杆（上杆距脚手板1.2m，下杆距脚手板0.6m）满挂密目安全网并绑扎牢固设连墙杆⑧搭设第三步大横杆和小横杆设剪刀撑脚手架小横杆铺脚手板®满挂密目安全网并绑扎牢固®搭接立杆随着工程进度搭设下一步脚手架。5.1外架基础：根据结构尺寸与外架排布，本工程外架内、外立杆全部立于挡土墙及筏板外侧，架底基础必须坚固平整，搭设前用打夯机夯实，达到密实度立杆底部架设宽度200mm、厚度0mm的垫木，长度4m左右，平行于墙面放置。在脚手架外侧挖一砖砌排水沟排除雨水，尺寸为（宽度*深度）300mm*200mm。5.2大横杆：大横杆步距为1.80米，设于立杆内侧，中间采用对接扣件接长，对接扣件应交错布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm...
