见证材料复习题含部分参考答案VIP免费

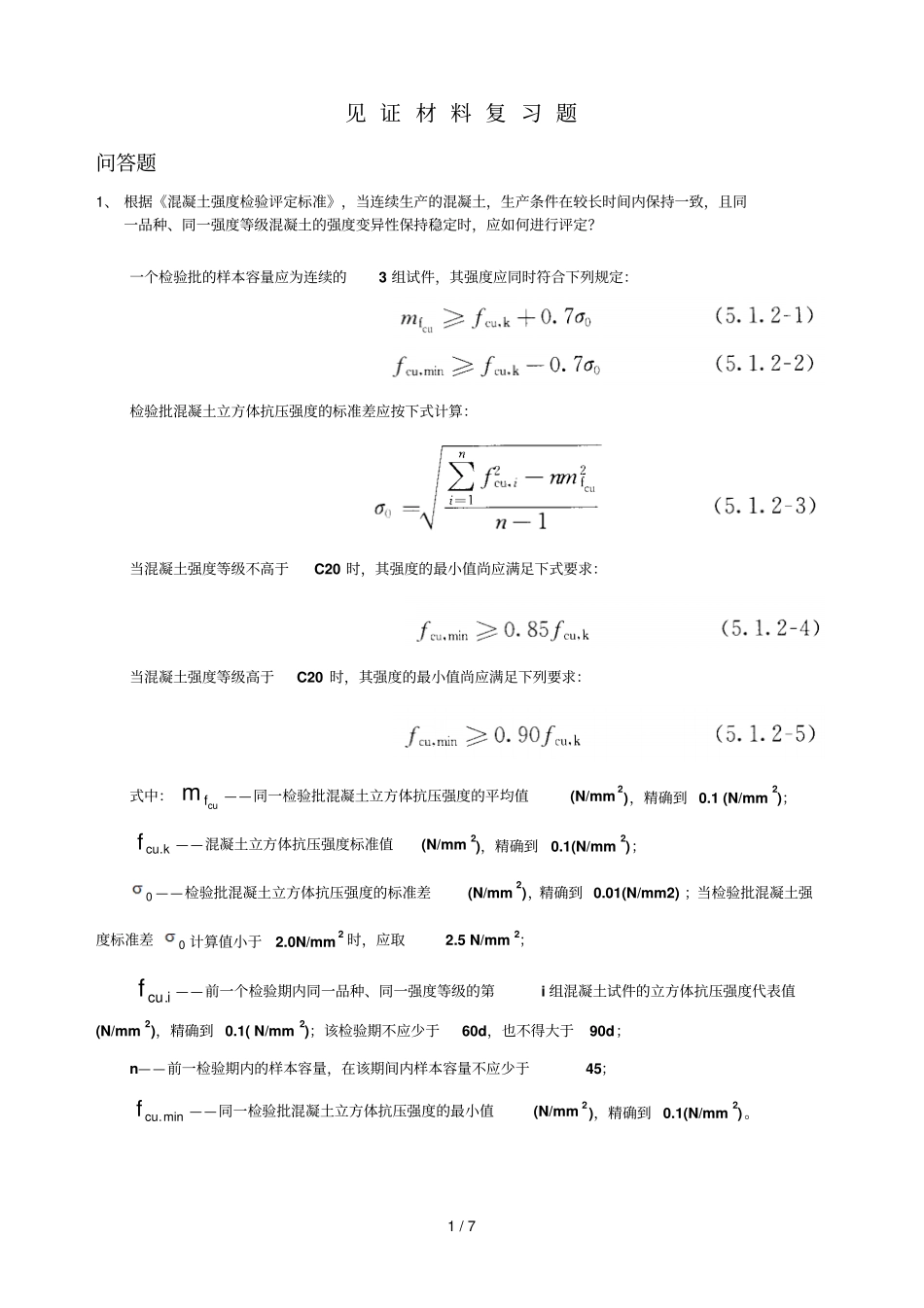

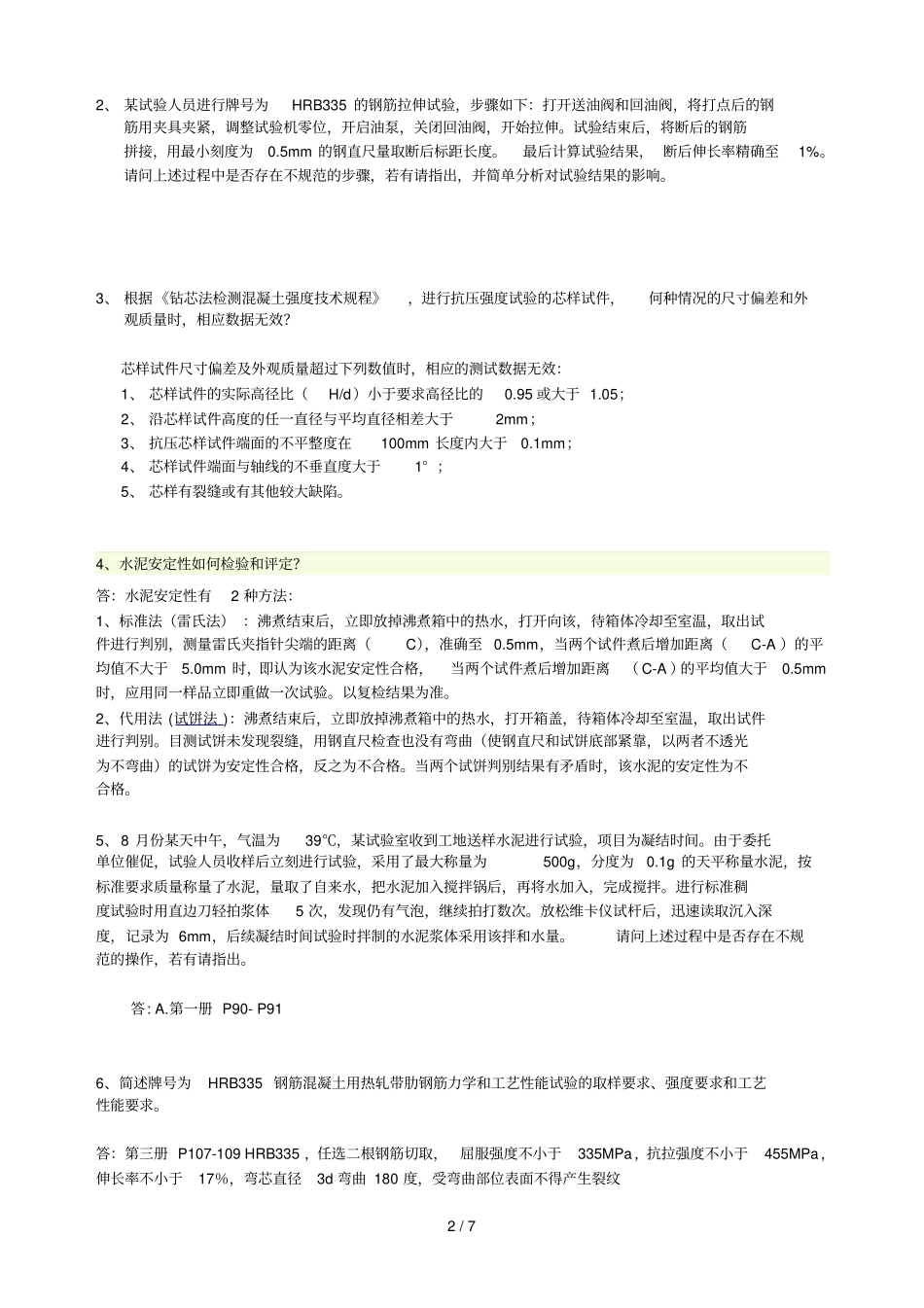

1/7见证材料复习题问答题1、根据《混凝土强度检验评定标准》，当连续生产的混凝土，生产条件在较长时间内保持一致，且同一品种、同一强度等级混凝土的强度变异性保持稳定时，应如何进行评定？一个检验批的样本容量应为连续的3组试件，其强度应同时符合下列规定：检验批混凝土立方体抗压强度的标准差应按下式计算：当混凝土强度等级不高于C20时，其强度的最小值尚应满足下式要求：当混凝土强度等级高于C20时，其强度的最小值尚应满足下列要求：式中：cufm——同一检验批混凝土立方体抗压强度的平均值(N/mm2)，精确到0.1(N/mm2)；kcuf.——混凝土立方体抗压强度标准值(N/mm2)，精确到0.1(N/mm2)；0——检验批混凝土立方体抗压强度的标准差(N/mm2)，精确到0.01(N/mm2)；当检验批混凝土强度标准差0计算值小于2.0N/mm2时，应取2.5N/mm2；icuf.——前一个检验期内同一品种、同一强度等级的第i组混凝土试件的立方体抗压强度代表值(N/mm2)，精确到0.1(N/mm2)；该检验期不应少于60d，也不得大于90d；n——前一检验期内的样本容量，在该期间内样本容量不应少于45；min.cuf——同一检验批混凝土立方体抗压强度的最小值(N/mm2)，精确到0.1(N/mm2)。2/72、某试验人员进行牌号为HRB335的钢筋拉伸试验，步骤如下：打开送油阀和回油阀，将打点后的钢筋用夹具夹紧，调整试验机零位，开启油泵，关闭回油阀，开始拉伸。试验结束后，将断后的钢筋拼接，用最小刻度为0.5mm的钢直尺量取断后标距长度。最后计算试验结果，断后伸长率精确至1%。请问上述过程中是否存在不规范的步骤，若有请指出，并简单分析对试验结果的影响。3、根据《钻芯法检测混凝土强度技术规程》，进行抗压强度试验的芯样试件，何种情况的尺寸偏差和外观质量时，相应数据无效？芯样试件尺寸偏差及外观质量超过下列数值时，相应的测试数据无效：1、芯样试件的实际高径比（H/d）小于要求高径比的0.95或大于1.05；2、沿芯样试件高度的任一直径与平均直径相差大于2mm；3、抗压芯样试件端面的不平整度在100mm长度内大于0.1mm；4、芯样试件端面与轴线的不垂直度大于1°；5、芯样有裂缝或有其他较大缺陷。4、水泥安定性如何检验和评定？答：水泥安定性有2种方法：1、标准法（雷氏法）：沸煮结束后，立即放掉沸煮箱中的热水，打开向该，待箱体冷却至室温，取出试件进行判别，测量雷氏夹指针尖端的距离（C），准确至0.5mm，当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离（C-A）的平均值大于0.5mm时，应用同一样品立即重做一次试验。以复检结果为准。2、代用法(试饼法)：沸煮结束后，立即放掉沸煮箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。目测试饼未发现裂缝，用钢直尺检查也没有弯曲（使钢直尺和试饼底部紧靠，以两者不透光为不弯曲）的试饼为安定性合格，反之为不合格。当两个试饼判别结果有矛盾时，该水泥的安定性为不合格。5、8月份某天中午，气温为39℃，某试验室收到工地送样水泥进行试验，项目为凝结时间。由于委托单位催促，试验人员收样后立刻进行试验，采用了最大称量为500g，分度为0.1g的天平称量水泥，按标准要求质量称量了水泥，量取了自来水，把水泥加入搅拌锅后，再将水加入，完成搅拌。进行标准稠度试验时用直边刀轻拍浆体5次，发现仍有气泡，继续拍打数次。放松维卡仪试杆后，迅速读取沉入深度，记录为6mm，后续凝结时间试验时拌制的水泥浆体采用该拌和水量。请问上述过程中是否存在不规范的操作，若有请指出。答:A.第一册P90-P916、简述牌号为HRB335钢筋混凝土用热轧带肋钢筋力学和工艺性能试验的取样要求、强度要求和工艺性能要求。答：第三册P107-109HRB335，任选二根钢筋切取，屈服强度不小于335MPa，抗拉强度不小于455MPa，伸长率不小于17％，弯芯直径3d弯曲180度，受弯曲部位表面不得产生裂纹3/77、简述牌号为HRB335，直径为16mm的钢筋混凝土用热轧带肋钢筋拉伸和弯曲试验的取样数量、强度和断后伸长率要求。答：见P107.2.3表6拉伸2根，弯曲2根，屈服强度不小于335MPa，抗拉强度不小于455MPa，伸长率不小于17％8、根据《普通混凝土配合比设计...
