谈某钢结构厂房电气设计VIP免费

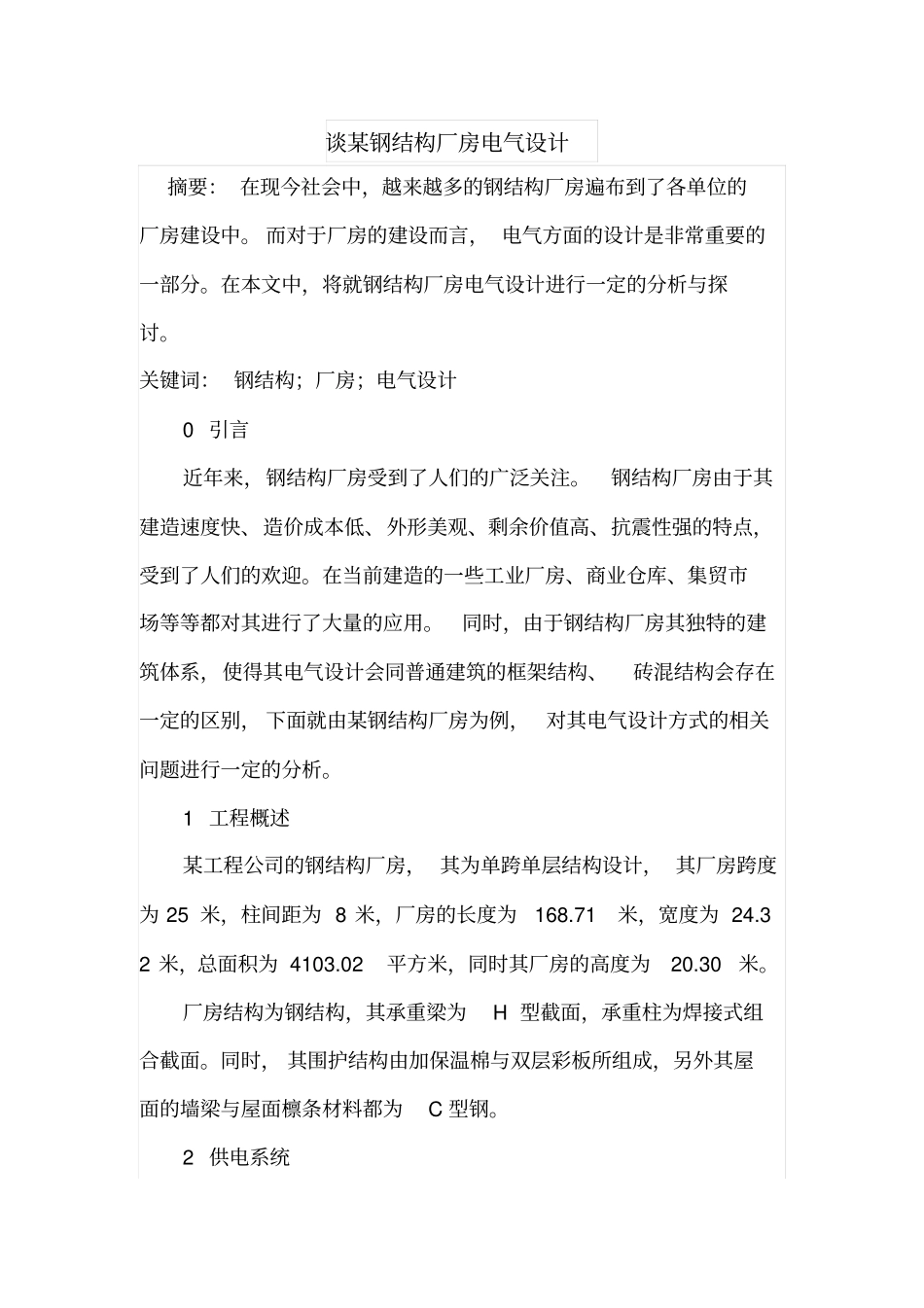

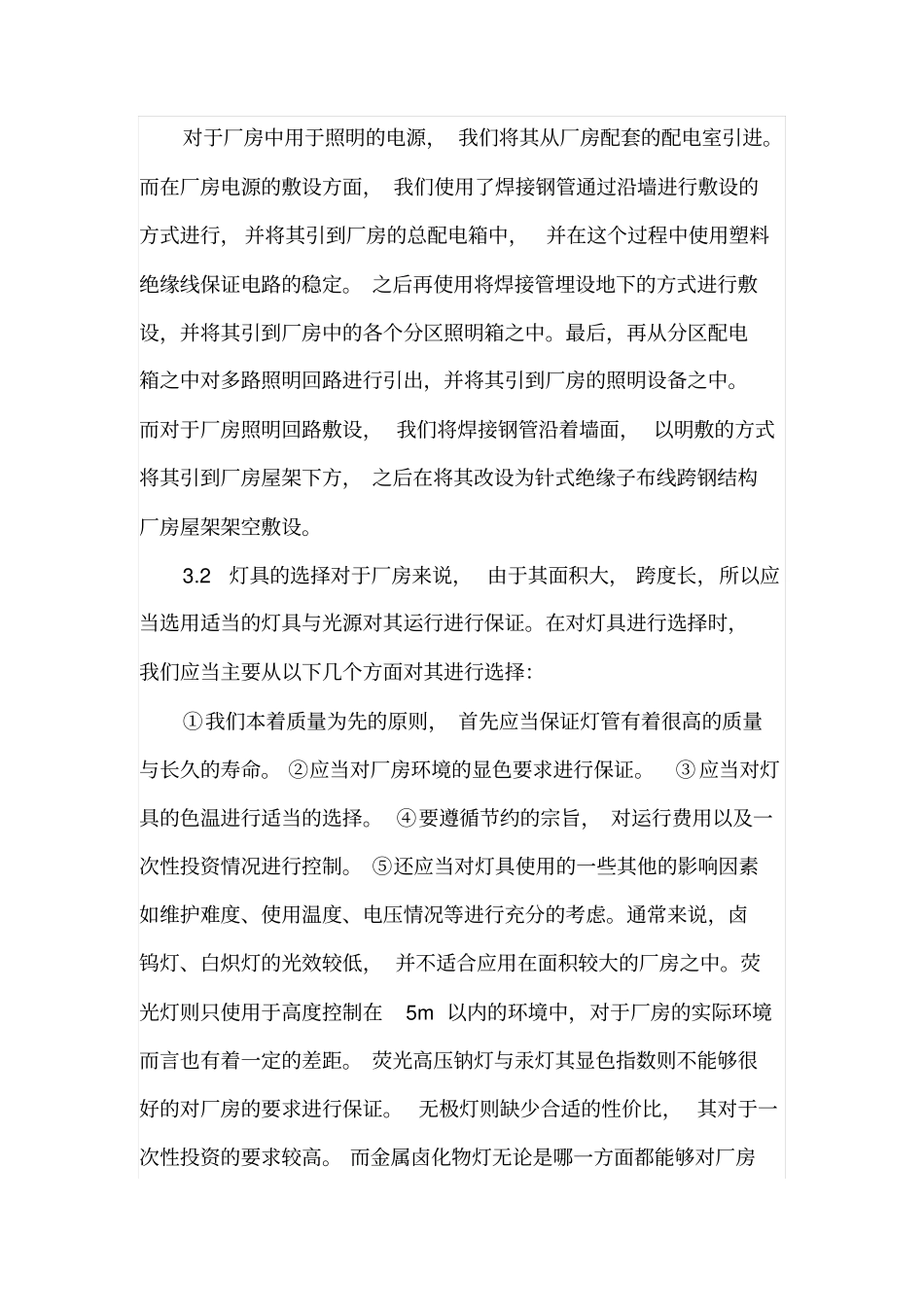

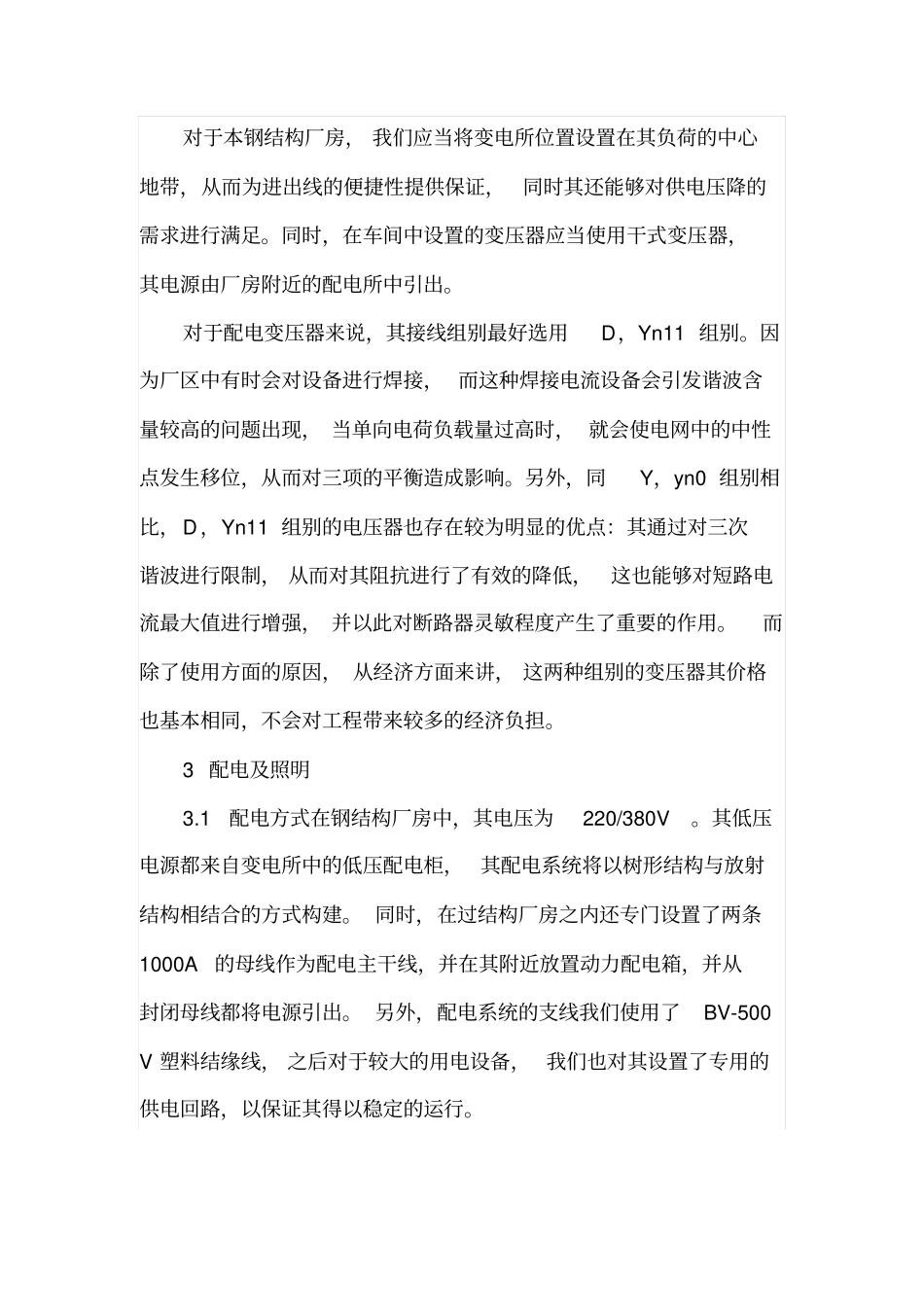

谈某钢结构厂房电气设计摘要：在现今社会中，越来越多的钢结构厂房遍布到了各单位的厂房建设中。而对于厂房的建设而言，电气方面的设计是非常重要的一部分。在本文中，将就钢结构厂房电气设计进行一定的分析与探讨。关键词：钢结构；厂房；电气设计0引言近年来，钢结构厂房受到了人们的广泛关注。钢结构厂房由于其建造速度快、造价成本低、外形美观、剩余价值高、抗震性强的特点，受到了人们的欢迎。在当前建造的一些工业厂房、商业仓库、集贸市场等等都对其进行了大量的应用。同时，由于钢结构厂房其独特的建筑体系，使得其电气设计会同普通建筑的框架结构、砖混结构会存在一定的区别，下面就由某钢结构厂房为例，对其电气设计方式的相关问题进行一定的分析。1工程概述某工程公司的钢结构厂房，其为单跨单层结构设计，其厂房跨度为25米，柱间距为8米，厂房的长度为168.71米，宽度为24.32米，总面积为4103.02平方米，同时其厂房的高度为20.30米。厂房结构为钢结构，其承重梁为H型截面，承重柱为焊接式组合截面。同时，其围护结构由加保温棉与双层彩板所组成，另外其屋面的墙梁与屋面檩条材料都为C型钢。2供电系统对于本钢结构厂房，我们应当将变电所位置设置在其负荷的中心地带，从而为进出线的便捷性提供保证，同时其还能够对供电压降的需求进行满足。同时，在车间中设置的变压器应当使用干式变压器，其电源由厂房附近的配电所中引出。对于配电变压器来说，其接线组别最好选用D，Yn11组别。因为厂区中有时会对设备进行焊接，而这种焊接电流设备会引发谐波含量较高的问题出现，当单向电荷负载量过高时，就会使电网中的中性点发生移位，从而对三项的平衡造成影响。另外，同Y，yn0组别相比，D，Yn11组别的电压器也存在较为明显的优点：其通过对三次谐波进行限制，从而对其阻抗进行了有效的降低，这也能够对短路电流最大值进行增强，并以此对断路器灵敏程度产生了重要的作用。而除了使用方面的原因，从经济方面来讲，这两种组别的变压器其价格也基本相同，不会对工程带来较多的经济负担。3配电及照明3.1配电方式在钢结构厂房中，其电压为220/380V。其低压电源都来自变电所中的低压配电柜，其配电系统将以树形结构与放射结构相结合的方式构建。同时，在过结构厂房之内还专门设置了两条1000A的母线作为配电主干线，并在其附近放置动力配电箱，并从封闭母线都将电源引出。另外，配电系统的支线我们使用了BV-500V塑料结缘线，之后对于较大的用电设备，我们也对其设置了专用的供电回路，以保证其得以稳定的运行。对于厂房中用于照明的电源，我们将其从厂房配套的配电室引进。而在厂房电源的敷设方面，我们使用了焊接钢管通过沿墙进行敷设的方式进行，并将其引到厂房的总配电箱中，并在这个过程中使用塑料绝缘线保证电路的稳定。之后再使用将焊接管埋设地下的方式进行敷设，并将其引到厂房中的各个分区照明箱之中。最后，再从分区配电箱之中对多路照明回路进行引出，并将其引到厂房的照明设备之中。而对于厂房照明回路敷设，我们将焊接钢管沿着墙面，以明敷的方式将其引到厂房屋架下方，之后在将其改设为针式绝缘子布线跨钢结构厂房屋架架空敷设。3.2灯具的选择对于厂房来说，由于其面积大，跨度长，所以应当选用适当的灯具与光源对其运行进行保证。在对灯具进行选择时，我们应当主要从以下几个方面对其进行选择：①我们本着质量为先的原则，首先应当保证灯管有着很高的质量与长久的寿命。②应当对厂房环境的显色要求进行保证。③应当对灯具的色温进行适当的选择。④要遵循节约的宗旨，对运行费用以及一次性投资情况进行控制。⑤还应当对灯具使用的一些其他的影响因素如维护难度、使用温度、电压情况等进行充分的考虑。通常来说，卤钨灯、白炽灯的光效较低，并不适合应用在面积较大的厂房之中。荧光灯则只使用于高度控制在5m以内的环境中，对于厂房的实际环境而言也有着一定的差距。荧光高压钠灯与汞灯其显色指数则不能够很好的对厂房的要求进行保证。无极灯则缺少合适的性价比，其对于一次性投资的要求较高。而金属卤化物灯无论是哪一方面都能够对厂房的照明要求进行满足。另外，对于灯具功...
