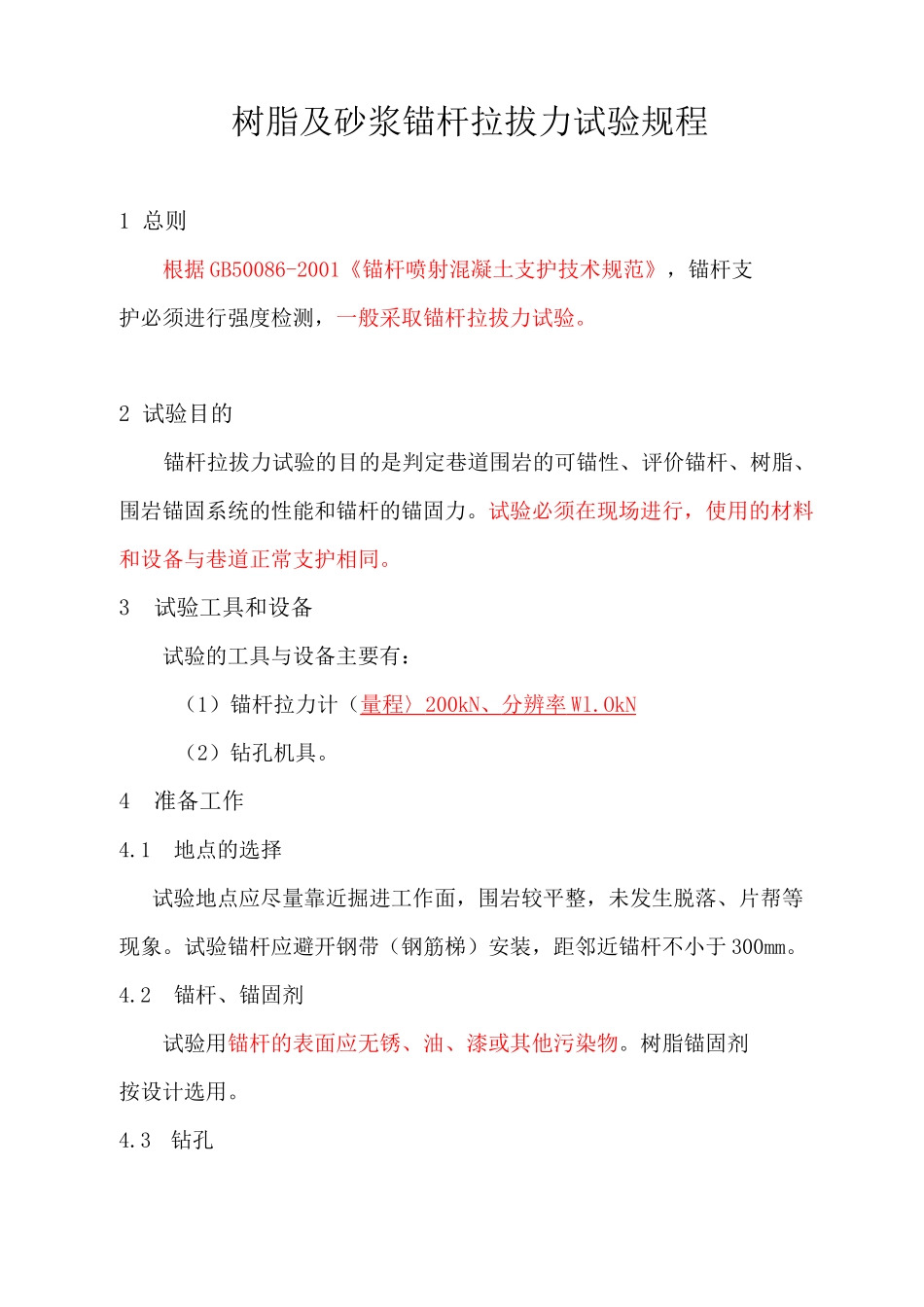

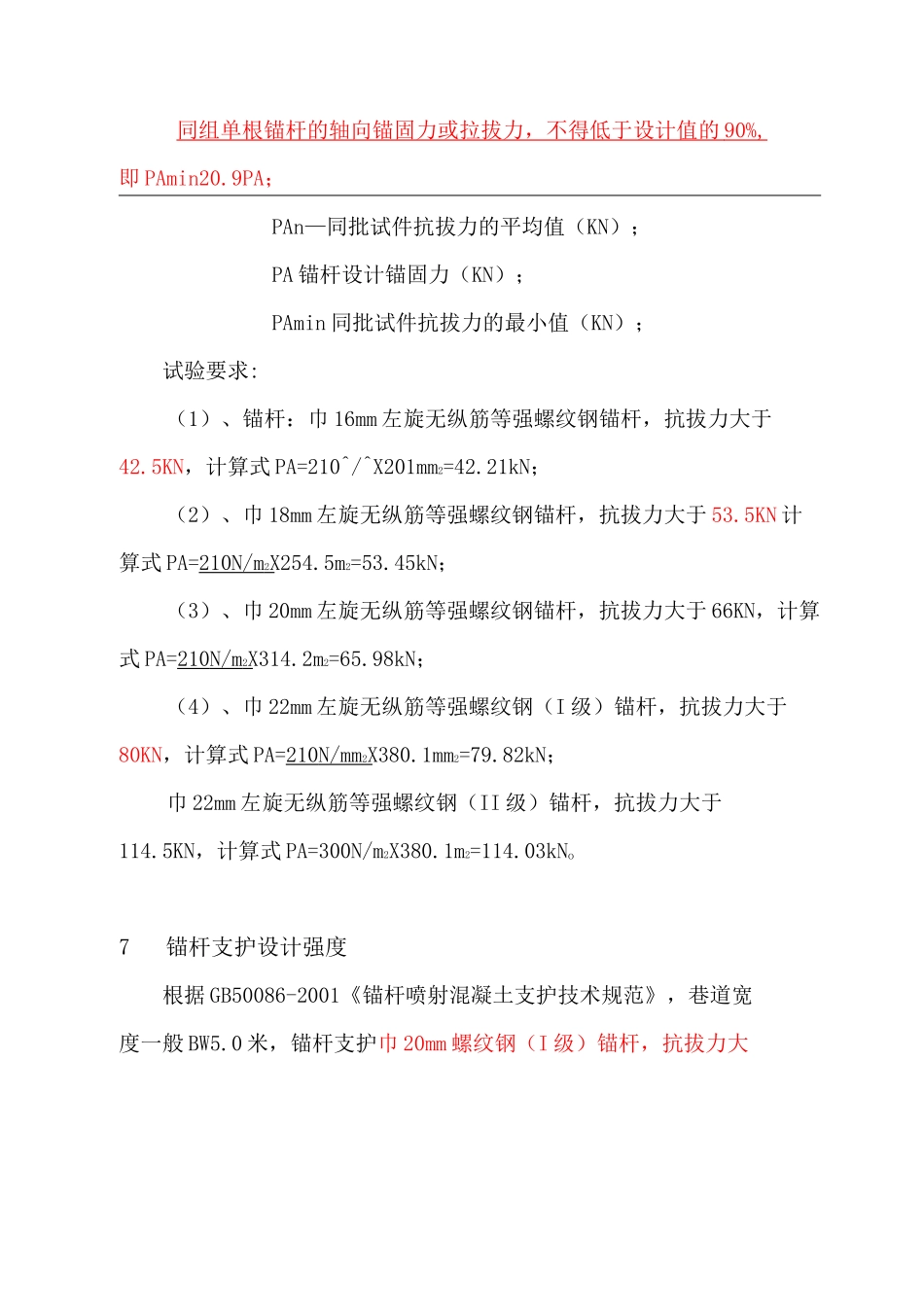

树脂及砂浆锚杆拉拔力试验规程1总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。2试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。3试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程〉200kN、分辨率Wl.OkN（2）钻孔机具。4准备工作4.1地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。4.2锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。4.3钻孔用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂药卷直径。4.4锚杆安装(1)将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；(2)用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5〜10秒停止；(3)等待30秒后，退下锚杆钻机；(4)做好标记，以备试验。5拉拔试验拉拔试验在锚杆安装后0.5〜4.0小时进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录(见表A.1)。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。6锚杆拉拔测试要求(1)平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。2)《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN）,即PAn^PA；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90%,即PAmin20.9PA；PAn—同批试件抗拔力的平均值（KN）；PA锚杆设计锚固力（KN）；PAmin同批试件抗拔力的最小值（KN）；试验要求:（1）、锚杆：巾16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式PA=210^/^X201mm2=42.21kN；（2）、巾18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN计算式PA=210N/m2X254.5m2=53.45kN；（3）、巾20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式PA=210N/m2X314.2m2=65.98kN；（4）、巾22mm左旋无纵筋等强螺纹钢（I级）锚杆，抗拔力大于80KN，计算式PA=210N/mm2X380.1mm2=79.82kN；巾22mm左旋无纵筋等强螺纹钢（II级）锚杆，抗拔力大于114.5KN，计算式PA=300N/m2X380.1m2=114.03kNo7锚杆支护设计强度根据GB50086-2001《锚杆喷射混凝土支护技术规范》，巷道宽度一般BW5.0米，锚杆支护巾20mm螺纹钢（I级）锚杆，抗拔力大于66KN（表1）；水泵房、中央变电所等中型硐室工程巷道宽度一般BW8.0米,巾22mm螺纹钢（I级）锚杆，抗拔力大于80KN破碎硐室、大件组装硐室等大型硐室工程巷道宽度一般BW10.0巾22mm螺纹钢（II级）锚杆，抗拔力大于114.5KN（表2）。图A.1锚杆拉拔力试验示意图表A.1锚杆拉拔力试验记录表巷道名称:一般平巷PA=66kN锚杆组锚杆序时间锚杆长度(mm)锚杆直径(mm)孔径(mm)锚固长度(mm)锚固齐U直径(mm)拉拔力(kN)单值平均值112321233123试验人：记录人：年月日表A.2锚杆拉拔力试验记录表巷道名称：大型硐室PA=114.5kN锚杆组锚杆序时间锚杆长度(mm)锚杆直径(mm)孔径(mm)锚固长度(mm)锚固齐U直径(mm)拉拔力(kN)单值平均值112321233123试验人：记录人：8注意事项8.1锚杆拉拔计在试验过程中应固定牢靠。8.2锚杆拉拔时应缓慢地逐级均匀加载，直到锚杆滑动或杆体破坏为止，并作详细记录。8.3拉拔锚杆时，拉拔装置下方和两侧不得站人。8.4拉拔时设专人监视顶板，以保证操作人员安全。8.5测试锚杆按规定比例测试，选择好测试点，不能做破坏性试验。8.6拉拔合格的锚杆要挂好合格标签，如发现不合格的锚杆要按规定补打，在进行测试。8.7拉拔时严禁有人通过，两边放好警戒，以防止工具脱落伤人。8.8测试后要将锚杆螺母拧紧，保管好设...
