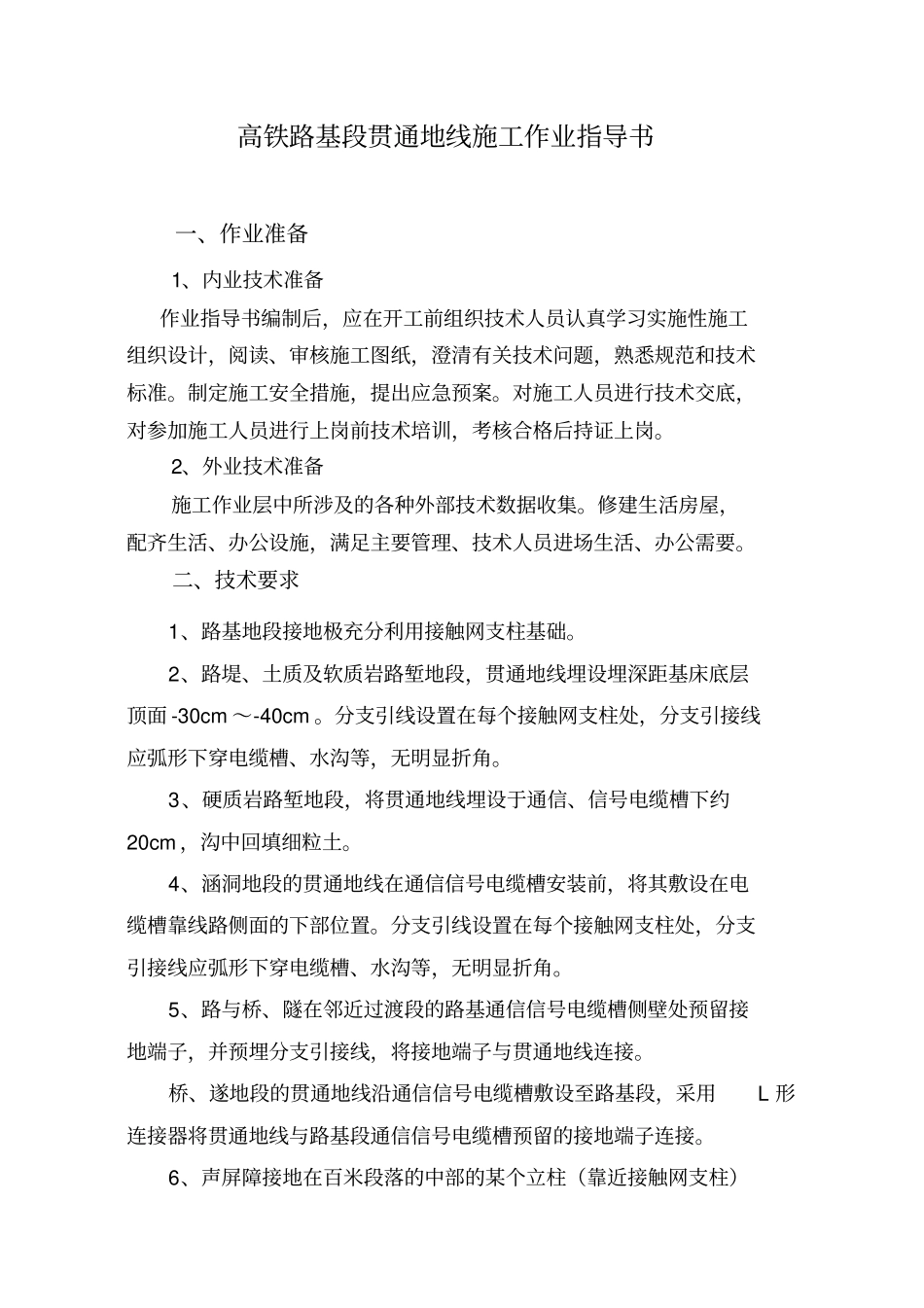

高铁路基段贯通地线施工作业指导书一、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。二、技术要求1、路基地段接地极充分利用接触网支柱基础。2、路堤、土质及软质岩路堑地段，贯通地线埋设埋深距基床底层顶面-30cm～-40cm。分支引线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。3、硬质岩路堑地段，将贯通地线埋设于通信、信号电缆槽下约20cm，沟中回填细粒土。4、涵洞地段的贯通地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。分支引线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。5、路与桥、隧在邻近过渡段的路基通信信号电缆槽侧壁处预留接地端子，并预埋分支引接线，将接地端子与贯通地线连接。桥、遂地段的贯通地线沿通信信号电缆槽敷设至路基段，采用L形连接器将贯通地线与路基段通信信号电缆槽预留的接地端子连接。6、声屏障接地在百米段落的中部的某个立柱（靠近接触网支柱）基础内预制接地端子，并与锚栓柱焊接；声屏障接地端子通过不锈钢连接线与路基电缆槽接地端子连接。三、施工程序与工艺流程路基施工时同步完成贯通地线敷设工作，线路两侧均在设计指定位置埋设。采用人工配合专用机具敷设，敷设后的线缆平直，无损伤。敷设完成后立即对贯通地线接地电阻进行测试，每隔500米进行一次测试，必要时，增设接地极，确保贯通地线接地电阻符合设计要求。贯通地线每间隔500m左右用同材质、同规格的铜线横向连接一次，每间隔50m用引接线引出至电缆槽内。引接线露出300mm，在电缆槽道施工时，从电缆槽底部预留孔引入信号电缆槽内，与电缆槽内的接地端子排相连。贯通地线的敷设在桥头引出路基面，与桥上贯通地线对接。综合接地流程详见图4.1图4.1综合地线施工工艺流程图四、施工要求接地位置测量定位安装工具材料准备开挖敷设贯通地线沟槽敷设贯通地线分支地线连接回填细砂接地电阻测试记录测试结果基床表层贯通地线支柱基础钢筋路基型接地端子基床底层排水沟分支引接线电力槽通信信号槽Φ50mmPVC孔接触网支柱C形压接不锈钢连接线桥隧型接地端子贯通地线横向连接线，约每500m一处开槽敷设，槽内回填细粒土路堤地段断面土质及软质岩路堑断面路堤、土质及软质岩路堑地段综合接地示意图1、分支引接线的埋设①贯通地线通过分支引接线侧向水平引至路基边坡，沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置，与电缆槽侧壁预留的接地端子引接线压接。②每个接触网支柱处、跨线建筑物处及桥梁与路基、过渡段处各埋设一根分支引接线，材质同贯通地线。2、路堤、土质及软质岩路堑地段①路基填筑并压实至高于贯通地线埋设深度约60mm高程的同时，预留出60mm深、宽度率大于贯通地线直径的“小槽”，以敷设贯通地线；②先向“小槽”内回填40mm粒径不小于5mm的土壤，敷设贯通地线，在次回填40mm粒径不大于5mm的土壤后，进行人工夯实；③人工夯实后，必须在“小槽”上方覆盖不少于100mm、粒径不大于5mm的土壤，才能进行正常的路基填筑和机械压实作业。④贯通地线的分支引接线采用与贯通地线相同的工序和工艺埋设。施工边坡防护前，将引接线埋设与边坡防护层下并与灌注在电缆槽中的接地端子尾端C型压接。贯通地线支柱基础钢筋路基型接地端子分支引接线电力槽通信信号槽Φ50mmPVC孔接触网支柱C形压接不锈钢连接线桥隧型接地端子贯通地线横向连接线开槽敷设，槽内回填细粒土200mm硬质岩路堑地段综合接地示意图3、硬质岩路堑地段①在硬质岩石地段切割安装电缆槽时，同时切割0.2m×0.2m的小槽铺设贯通地线，槽内回填细粒土并人工夯实。②在需要横向连接的位置，同时横向切割出0.2m×0.2m的小槽，铺设横向连接线，槽内回填细粒土...
