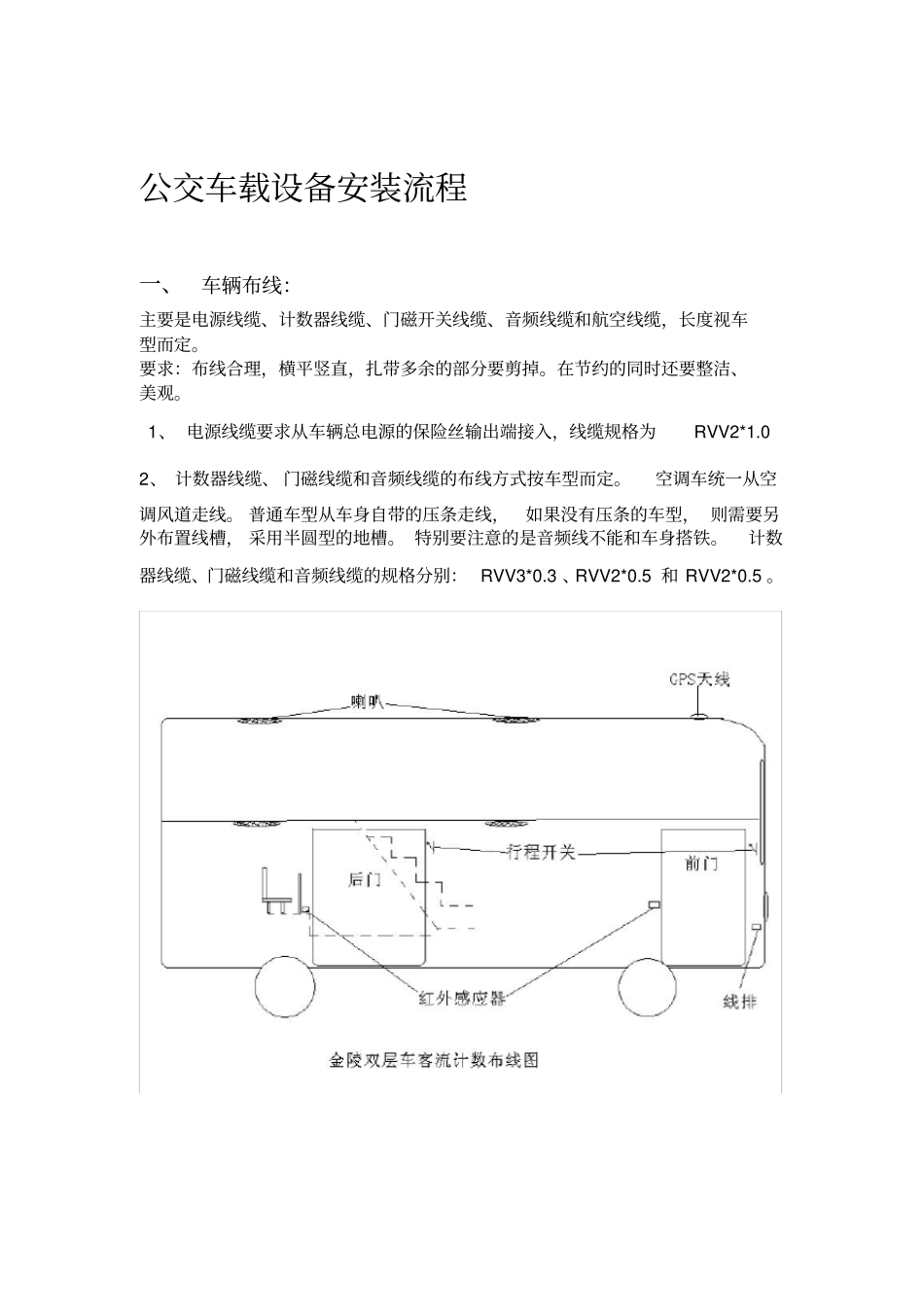

公交车载设备安装流程一、车辆布线:主要是电源线缆、计数器线缆、门磁开关线缆、音频线缆和航空线缆,长度视车型而定。要求:布线合理,横平竖直,扎带多余的部分要剪掉。在节约的同时还要整洁、美观。1、电源线缆要求从车辆总电源的保险丝输出端接入,线缆规格为RVV2*1.02、计数器线缆、门磁线缆和音频线缆的布线方式按车型而定。空调车统一从空调风道走线。普通车型从车身自带的压条走线,如果没有压条的车型,则需要另外布置线槽,采用半圆型的地槽。特别要注意的是音频线不能和车身搭铁。计数器线缆、门磁线缆和音频线缆的规格分别:RVV3*0.3、RVV2*0.5和RVV2*0.5。3、航空线缆视主机的安装位置而定。空调车的接线排和稳压电源放普通车放置在车前线路灯箱里或者车辆电脑箱置在空调风道里,里。二、后门的门磁开关、计数器支架安装:1、门磁开关的安装首先距离适中,使其达到最佳感应效果。其次要牢固,不能松动。安装位置一般考虑在门轴顶部,或者吸顶安装。2、计数器支架要保证安装牢靠,不能固定在乘客随意踩踏的地方。3、计数器的安装要确保红外线辐射范围不受到任何阻挡,要在最精确的范围,其次要安装在乘客不轻易触摸到的地方以免损坏。4、前门计数器固定在前门的侧面。需要注意的是前后门计数器的安装高度必须在正常人的腰部位置。三、车载主机安装安装地点要方便驾驶员观看和操作,同时不能受到雨雪淋到,乘客不能接触到的地方为易,其次要安装牢固以及美观。.四、GPS天线和CDMA天线的安装1、GPS天线必须放置在车顶部。普通单车从车顶打孔进入车厢内,同时采用玻璃胶把GPS天线的接收头固定在车顶。双层车的安装位置要考虑到不被树枝刮到,尽量往车顶中间位置放。2、双层车则从驾驶员左侧玻璃上方打孔进入车厢内。3、CDMA天线和GPS天线的安装方式一致。五、调试安装完毕后,要进行通电检查。车载智能终端:上线、定位、内外喇叭语音、模拟上下车人数、司机职号、屏幕显示和数据备份等。六、安装人员的分工1、安装人员的分工为三人两辆车的分工协作原则。具体操作为:两人布线,同时对喇叭和计数器的接线,主机的安装。第三人负责打孔和计数器支架、天线的安装以及其他的接线和主机的调试。GPS/CDMA门磁和此安装流程同时也适合流水线操作。2、安装调试结束后,工程负责人必须做好验收工作,做好安装人员所涉及到相关安装方面必须签字认可,这样可以避免以后在相关安装程序出问题时能责任到人。七、每辆车的耗材单层车型车载主机1台1根航空线(4m)7-40V只1稳压电源5m电源线RVV2*1.0RVV2*0.5音频线15--20m10--15m门磁线缆RVV2*0.315--20m计数器线缆RVV3*0.32对门磁开关计数器只22只计数器支架接线端子只1GPS天线根1天线CDMA根1安装附件)螺钉、胶带等(套1双层车型除线材长度不同外,其它配件一样电源线RVV2*1.05m音频线RVV2*0.530--40m门磁线缆RVV2*0.310--15m15--20mRVV3*0.3计数器线缆安装的重点在于调试,以上调试的各点务必做到。争取做到将所有问题解决在安装阶段。常见问题解决方案音频:(1)声音没有,检查接线排,检查车厢内外喇叭。1,2端为车厢内喇叭接线端口,3、4端为外喇叭接线端口。定位:(1)从车载主机上观察,可以看到在左下脚有W.L这两个符号。当这两个符号后的数字不再为零的时候就成功的定位了。定位的时间一般是在二十分钟之内。如果在二十分钟内还没有定位时。可能出现定位不正常。(2)解决办法:更换天线或更换车载主机。(更换天线为第一位)上线:(1)在车载主机的左上角会出现手机信号符号,等号,和雪花符号。如果在半个小时内还没有变成雪花状态,可以确定为上线问题。(2)解决办法:1、检查IP地址。(南京地址为:211.90.100.42)2、车载主机问题1)CMDA模块坏2)SIM卡安装是否到位3)SIM卡是否欠费计数器:(1)安装完成后,在车载主机工作的情况下,计数器灯不亮。解决方法:检查计数器接线。(可以用万用表量取接线出电压,如)电压。可以更换计数器在作检测。12V果在计数器的接线段有.(2)计数数字颠倒,上车人数和下车人数颠倒。解决办法:检查接线排上计数器信号线的接法。(前门的计数器信号线与后门的计数器信号线颠倒)(3)一切...
