辐流式沉淀池的设计VIP免费

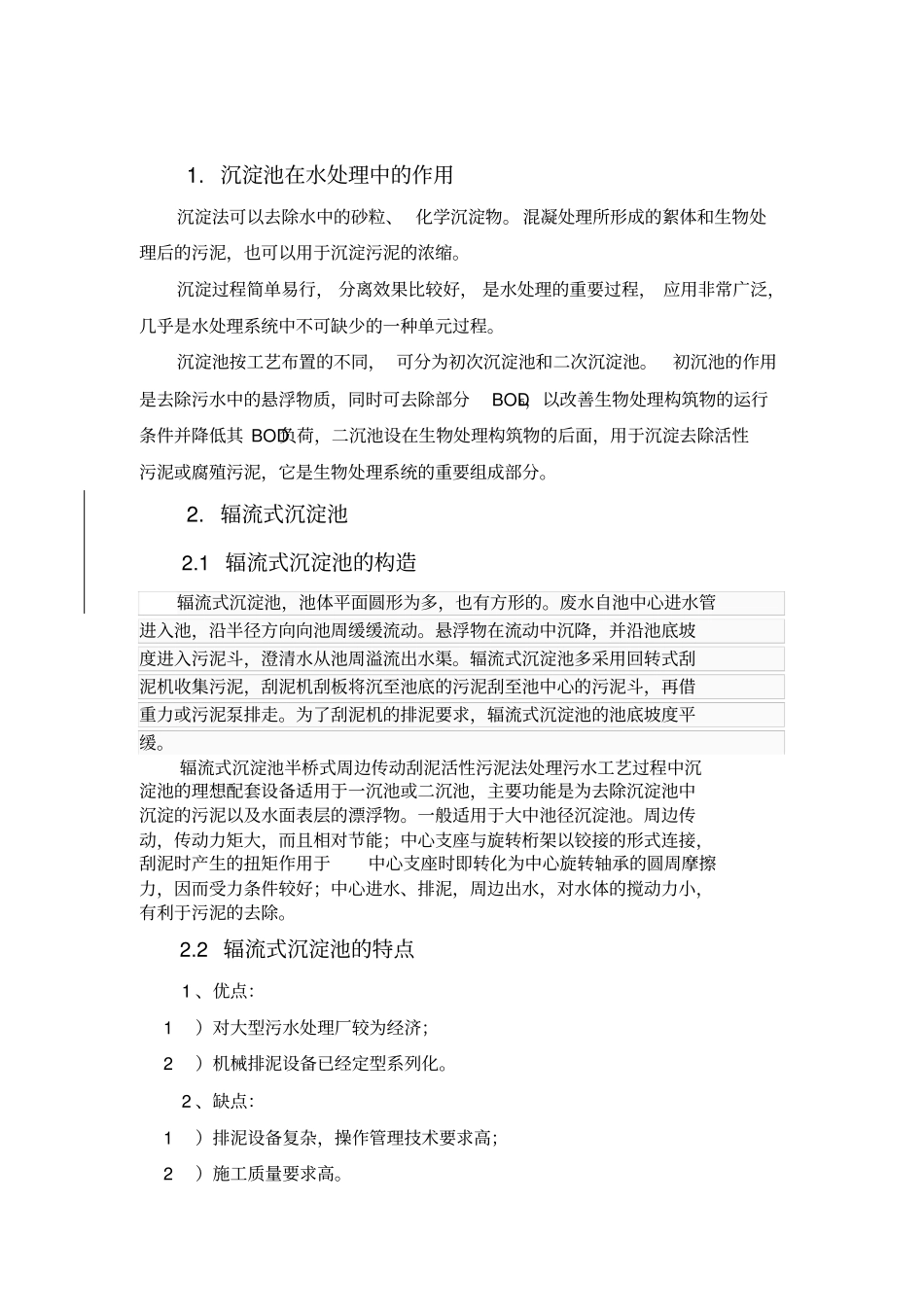

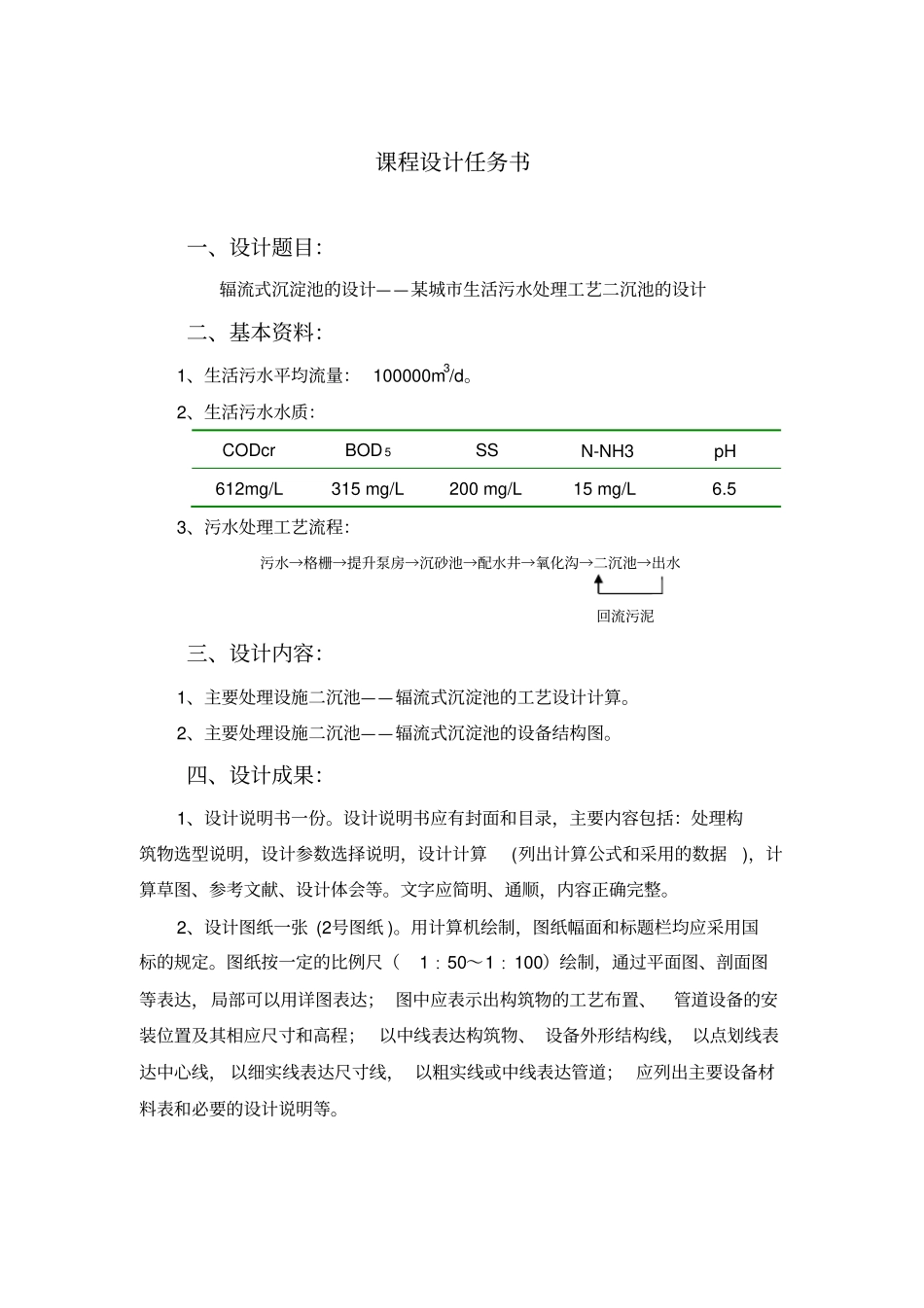

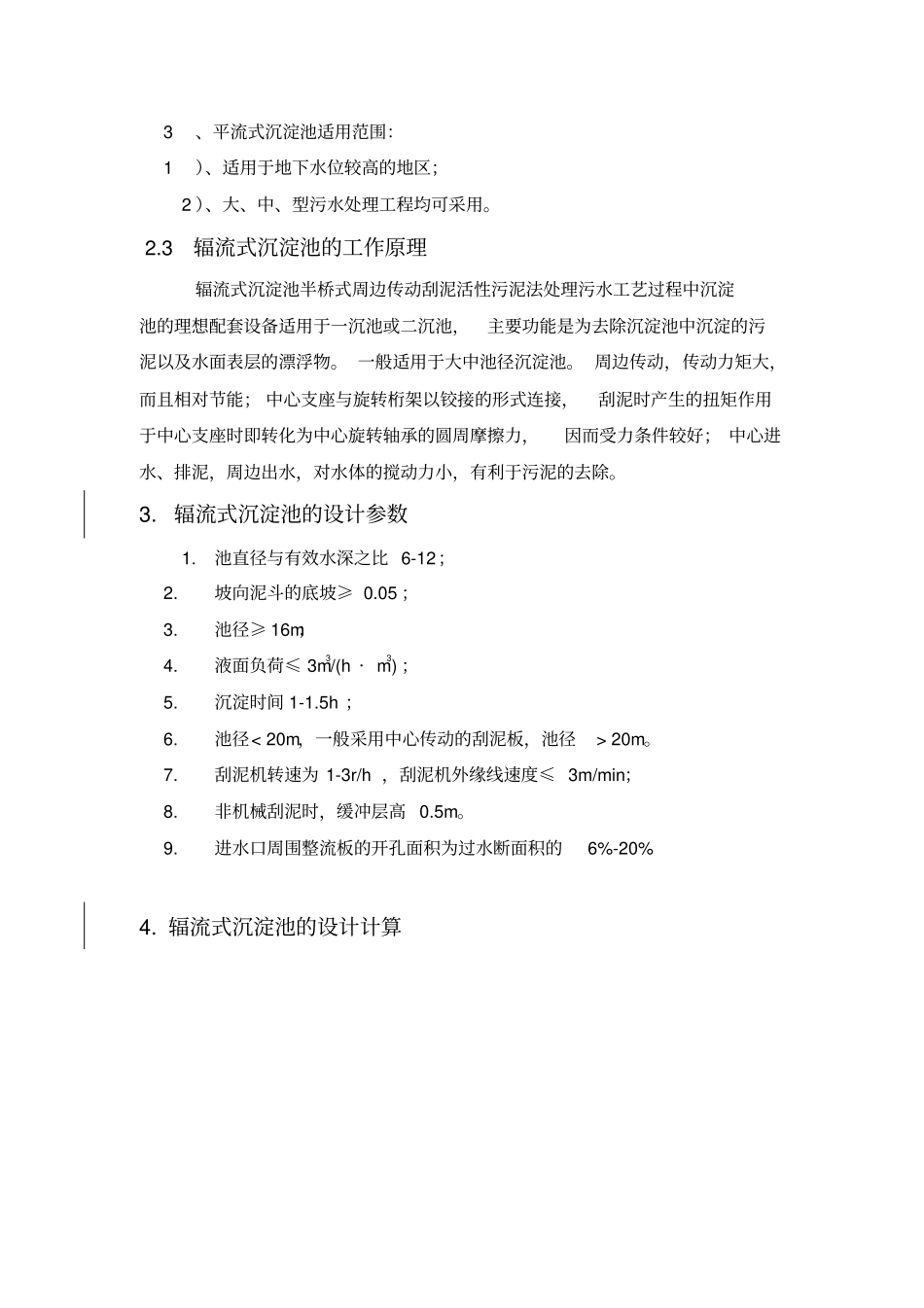

课程设计任务书一、设计题目：辐流式沉淀池的设计——某城市生活污水处理工艺二沉池的设计二、基本资料：1、生活污水平均流量：100000m3/d。2、生活污水水质：CODcrBOD5SSN-NH3pH612mg/L315mg/L200mg/L15mg/L6.53、污水处理工艺流程：污水→格栅→提升泵房→沉砂池→配水井→氧化沟→二沉池→出水回流污泥三、设计内容：1、主要处理设施二沉池——辐流式沉淀池的工艺设计计算。2、主要处理设施二沉池——辐流式沉淀池的设备结构图。四、设计成果：1、设计说明书一份。设计说明书应有封面和目录，主要内容包括：处理构筑物选型说明，设计参数选择说明，设计计算(列出计算公式和采用的数据)，计算草图、参考文献、设计体会等。文字应简明、通顺，内容正确完整。2、设计图纸一张(2号图纸)。用计算机绘制，图纸幅面和标题栏均应采用国标的规定。图纸按一定的比例尺（1﹕50～1﹕100）绘制，通过平面图、剖面图等表达，局部可以用详图表达；图中应表示出构筑物的工艺布置、管道设备的安装位置及其相应尺寸和高程；以中线表达构筑物、设备外形结构线，以点划线表达中心线，以细实线表达尺寸线，以粗实线或中线表达管道；应列出主要设备材料表和必要的设计说明等。1.沉淀池在水处理中的作用沉淀法可以去除水中的砂粒、化学沉淀物。混凝处理所形成的絮体和生物处理后的污泥，也可以用于沉淀污泥的浓缩。沉淀过程简单易行，分离效果比较好，是水处理的重要过程，应用非常广泛，几乎是水处理系统中不可缺少的一种单元过程。沉淀池按工艺布置的不同，可分为初次沉淀池和二次沉淀池。初沉池的作用是去除污水中的悬浮物质，同时可去除部分BOD5，以改善生物处理构筑物的运行条件并降低其BOD负荷，二沉池设在生物处理构筑物的后面，用于沉淀去除活性污泥或腐殖污泥，它是生物处理系统的重要组成部分。2.辐流式沉淀池2.1辐流式沉淀池的构造辐流式沉淀池，池体平面圆形为多，也有方形的。废水自池中心进水管进入池，沿半径方向向池周缓缓流动。悬浮物在流动中沉降，并沿池底坡度进入污泥斗，澄清水从池周溢流出水渠。辐流式沉淀池多采用回转式刮泥机收集污泥，刮泥机刮板将沉至池底的污泥刮至池中心的污泥斗，再借重力或污泥泵排走。为了刮泥机的排泥要求，辐流式沉淀池的池底坡度平缓。辐流式沉淀池半桥式周边传动刮泥活性污泥法处理污水工艺过程中沉淀池的理想配套设备适用于一沉池或二沉池，主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。一般适用于大中池径沉淀池。周边传动，传动力矩大，而且相对节能；中心支座与旋转桁架以铰接的形式连接，刮泥时产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周摩擦力，因而受力条件较好；中心进水、排泥，周边出水，对水体的搅动力小，有利于污泥的去除。2.2辐流式沉淀池的特点1、优点：1）对大型污水处理厂较为经济；2）机械排泥设备已经定型系列化。2、缺点：1）排泥设备复杂，操作管理技术要求高；2）施工质量要求高。3、平流式沉淀池适用范围：1）、适用于地下水位较高的地区；2）、大、中、型污水处理工程均可采用。2.3辐流式沉淀池的工作原理辐流式沉淀池半桥式周边传动刮泥活性污泥法处理污水工艺过程中沉淀池的理想配套设备适用于一沉池或二沉池，主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。一般适用于大中池径沉淀池。周边传动，传动力矩大，而且相对节能；中心支座与旋转桁架以铰接的形式连接，刮泥时产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周摩擦力，因而受力条件较好；中心进水、排泥，周边出水，对水体的搅动力小，有利于污泥的去除。3.辐流式沉淀池的设计参数1.池直径与有效水深之比6-12；2.坡向泥斗的底坡≥0.05；3.池径≥16m；4.液面负荷≤3m3/(h·m3)；5.沉淀时间1-1.5h；6.池径<20m，一般采用中心传动的刮泥板，池径>20m。7.刮泥机转速为1-3r/h，刮泥机外缘线速度≤3m/min；8.非机械刮泥时，缓冲层高0.5m。9.进水口周围整流板的开孔面积为过水断面积的6%-20%4.辐流式沉淀池的设计计算①沉淀部分水面面积设表面负荷q＝2.5m3/m2·h，n＝2个，F=Qnq=41672.5×3=555.6m2②池子直径D=4Fπ=4×55...
