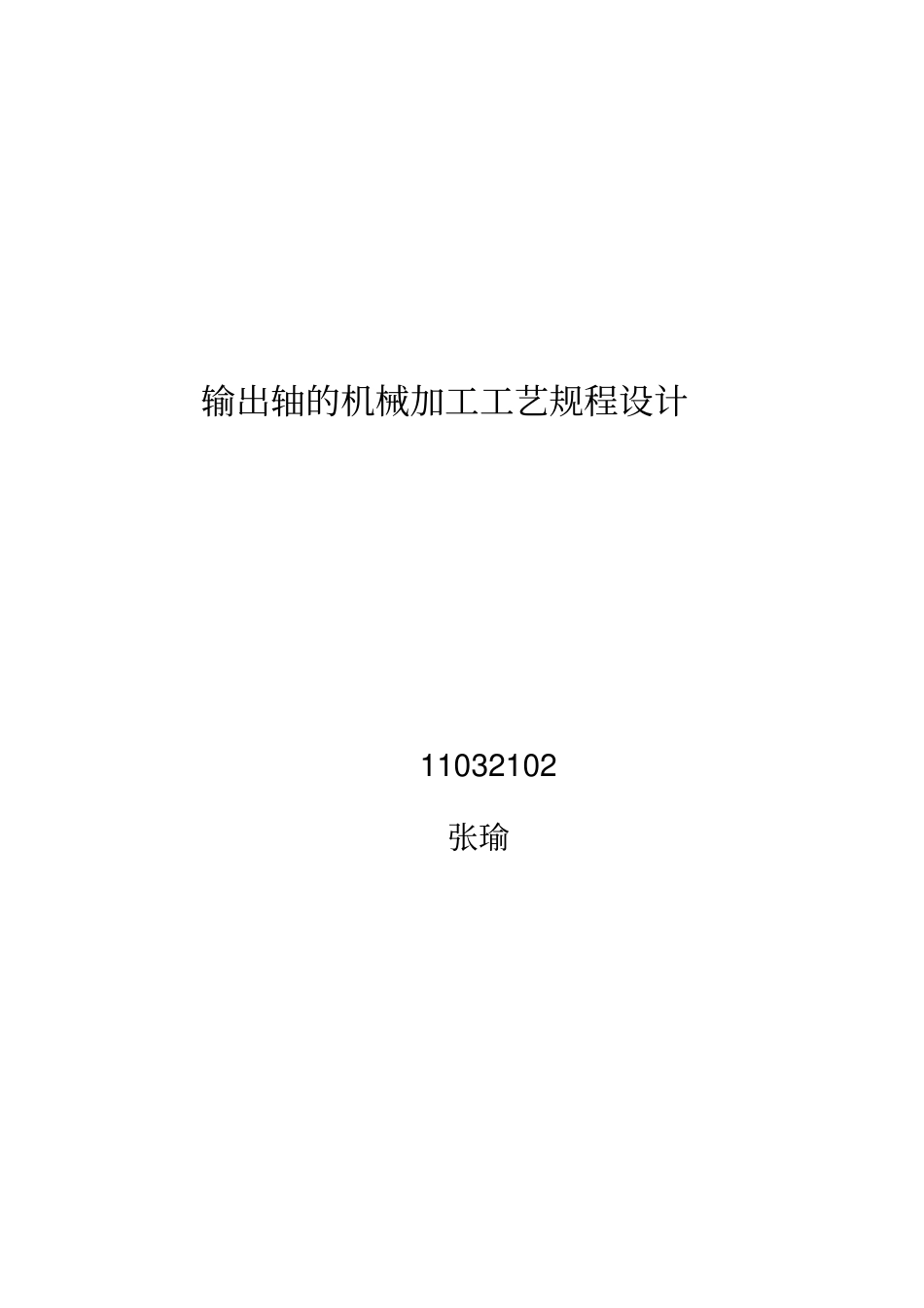

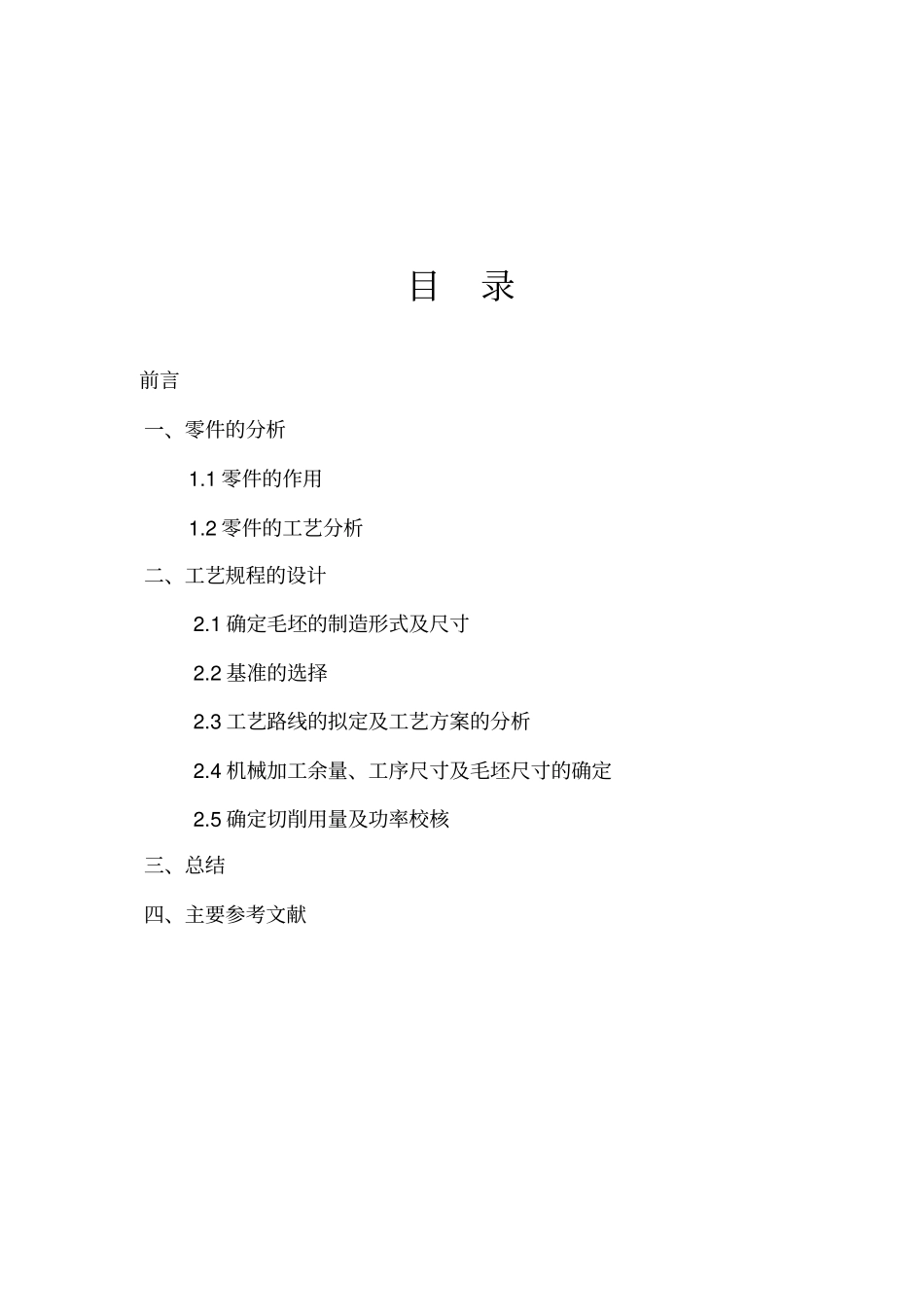

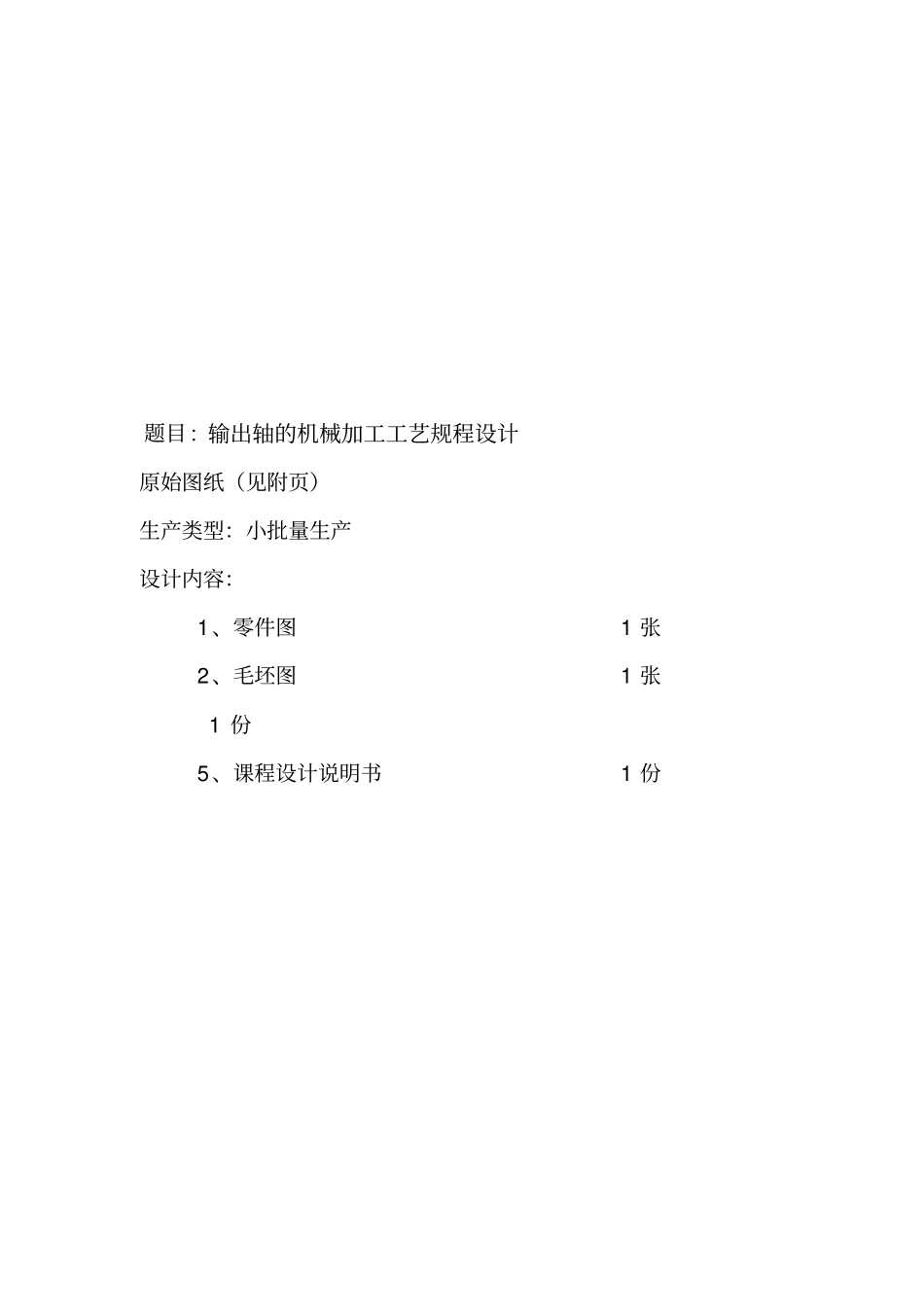

输出轴的机械加工工艺规程设计11032102张瑜题目:输出轴的机械加工工艺规程设计原始图纸（见附页）生产类型：小批量生产设计内容：1、零件图1张2、毛坯图1张1份5、课程设计说明书1份目录前言一、零件的分析1.1零件的作用1.2零件的工艺分析二、工艺规程的设计2.1确定毛坯的制造形式及尺寸2.2基准的选择2.3工艺路线的拟定及工艺方案的分析2.4机械加工余量、工序尺寸及毛坯尺寸的确定2.5确定切削用量及功率校核三、总结四、主要参考文献前言机械制造工艺学课程设计是在全部学完机械制造工艺学及机床夹具设计课程，并进行了生产实习的基础上进行的一个教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面的总复习，也是一次理论联系实际的训练。就我个人而言，希望通过这次课程设计，对自己今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力以及与搭档交流合作的能力，为以后的工作打下一个良好的基础。一、零件的分析1.1零件的作用题目所给定的零件车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。1.2零件的工艺分析从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra3.2um,φ55外圆柱表面端面表面均为为Ra1.6u，φ60表面要求为Ra0.8,φ65表面要求为Ra3.2um，φ75表面要求为Ra0.8um,1φ20孔的内表面要求为Ra3.2um,要求不一；位置要求较严格，表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm,φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；采用#45钢，热处理方面需要调质处理，到200HBW，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。二、工艺规程的设计2.1确定毛坯的制造形式根据零件的材料，但从经济方面着想，锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。本零件生产批量为小批量，但结构复杂，故采用模锻。2.2基准选择本零件为带孔的轴类零件，孔是其设计基准（亦是装配基准和测量基准），为避免由于基准不重合而产生的误差，应选孔为定位基准，即遵守“基准重合”的原则。具体而言，即选孔φ104及一端面作为精基准。由于本零件全部表面都需要加工，而孔作为精基准，应先进行加工，因此应选外圆及一端面为粗基准。2.3工艺路线的拟定及工艺方案的分析为保证达到零件的几何形状、尺寸精度、位置精度及各项技术要求，必须制定合理的工艺路线。由于生产类型为小批量生产，故采用专用机床配以通用的工、夹、量具，除此之外，还应降低生产成本。工艺路线方案；锻造，退火。工序：1、粗车φ176外圆柱面及端面。2、粗车、半精车、精车φ55、φ60、φ65、φ75的外圆柱面，倒角。3、扩、钻孔10*φ20。4、粗车右端面至30，倒角。5、钻右端面中心孔。6、粗镗内孔φ50、φ80、φ104；半精镗内孔φ80。7、铣键槽。φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra3.2um,φ55外圆柱表面端面表面均为为Ra1.6u，φ60表面要求为Ra0.8,φ65表面要求为Ra3.2um，φ75表面要求为Ra0.8um,1φ20孔的内表面要求为Ra3.2um,要求不一；位置要求较严格，表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm,φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；采用#45钢，热处理方面需要调质处理，到200HBW，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物...
