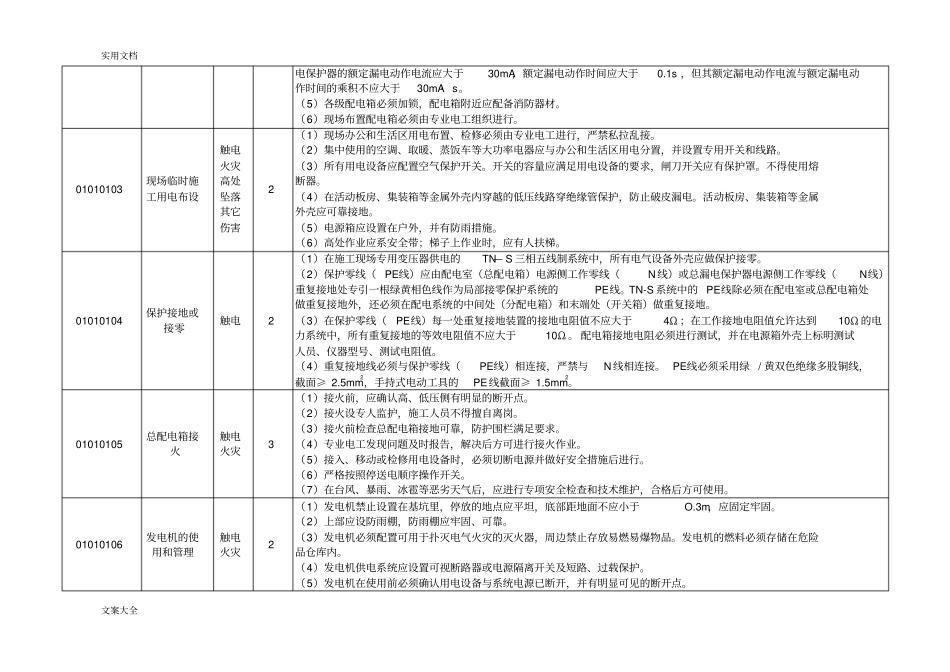

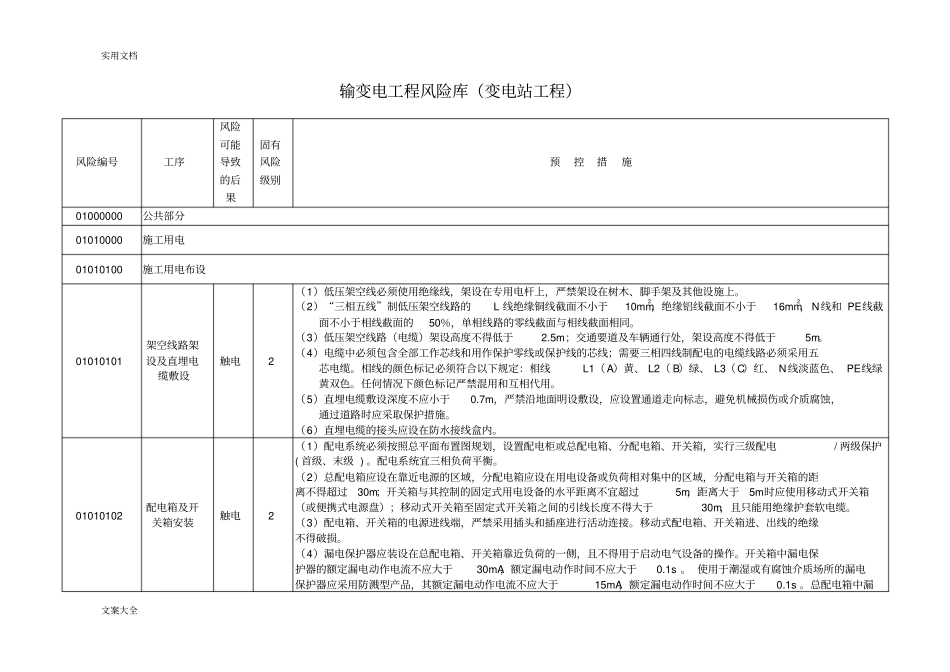

实用文档文案大全输变电工程风险库（变电站工程）风险编号工序风险可能导致的后果固有风险级别预控措施01000000公共部分01010000施工用电01010100施工用电布设01010101架空线路架设及直埋电缆敷设触电2（1）低压架空线必须使用绝缘线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。（2）“三相五线”制低压架空线路的L线绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2，N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。（3）低压架空线路（电缆）架设高度不得低于2.5m；交通要道及车辆通行处，架设高度不得低于5m。（4）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采用五芯电缆。相线的颜色标记必须符合以下规定：相线L1（A）黄、L2（B）绿、L3（C）红、N线淡蓝色、PE线绿黄双色。任何情况下颜色标记严禁混用和互相代用。（5）直埋电缆敷设深度不应小于0.7m，严禁沿地面明设敷设，应设置通道走向标志，避免机械损伤或介质腐蚀，通过道路时应采取保护措施。（6）直埋电缆的接头应设在防水接线盒内。01010102配电箱及开关箱安装触电2（1）配电系统必须按照总平面布置图规划，设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电/两级保护(首级、末级)。配电系统宜三相负荷平衡。（2）总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过5m，距离大于5m时应使用移动式开关箱（或便携式电源盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于30m，且只能用绝缘护套软电缆。（3）配电箱、开关箱的电源进线端，严禁采用插头和插座进行活动连接。移动式配电箱、开关箱进、出线的绝缘不得破损。（4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。总配电箱中漏实用文档文案大全电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。（5）各级配电箱必须加锁，配电箱附近应配备消防器材。（6）现场布置配电箱必须由专业电工组织进行。01010103现场临时施工用电布设触电火灾高处坠落其它伤害2（1）现场办公和生活区用电布置、检修必须由专业电工进行，严禁私拉乱接。（2）集中使用的空调、取暖、蒸饭车等大功率电器应与办公和生活区用电分置，并设置专用开关和线路。（3）所有用电设备应配置空气保护开关。开关的容量应满足用电设备的要求，闸刀开关应有保护罩。不得使用熔断器。（4）在活动板房、集装箱等金属外壳内穿越的低压线路穿绝缘管保护，防止破皮漏电。活动板房、集装箱等金属外壳应可靠接地。（5）电源箱应设置在户外，并有防雨措施。（6）高处作业应系安全带；梯子上作业时，应有人扶梯。01010104保护接地或接零触电2（1）在施工现场专用变压器供电的TN—S三相五线制系统中，所有电气设备外壳应做保护接零。（2）保护零线（PE线）应由配电室（总配电箱）电源侧工作零线（N线）或总漏电保护器电源侧工作零线（N线）重复接地处专引一根绿黄相色线作为局部接零保护系统的PE线。TN-S系统中的PE线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处（分配电箱）和末端处（开关箱）做重复接地。（3）在保护零线（PE线）每一处重复接地装置的接地电阻值不应大于4Ω；在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。配电箱接地电阻必须进行测试，并在电源箱外壳上标明测试人员、仪器型号、测试电阻值。（4）重复接地线必须与保护零线（PE线）相连接，严禁与N线相连接。PE线必须采用绿/黄双色绝缘多股铜线，截面≥2.5mm2，手持式电动工具的PE线截面≥1.5mm2。01010105总配电箱接火触电...
