输气管道受力分析的ANSYS实现VIP免费

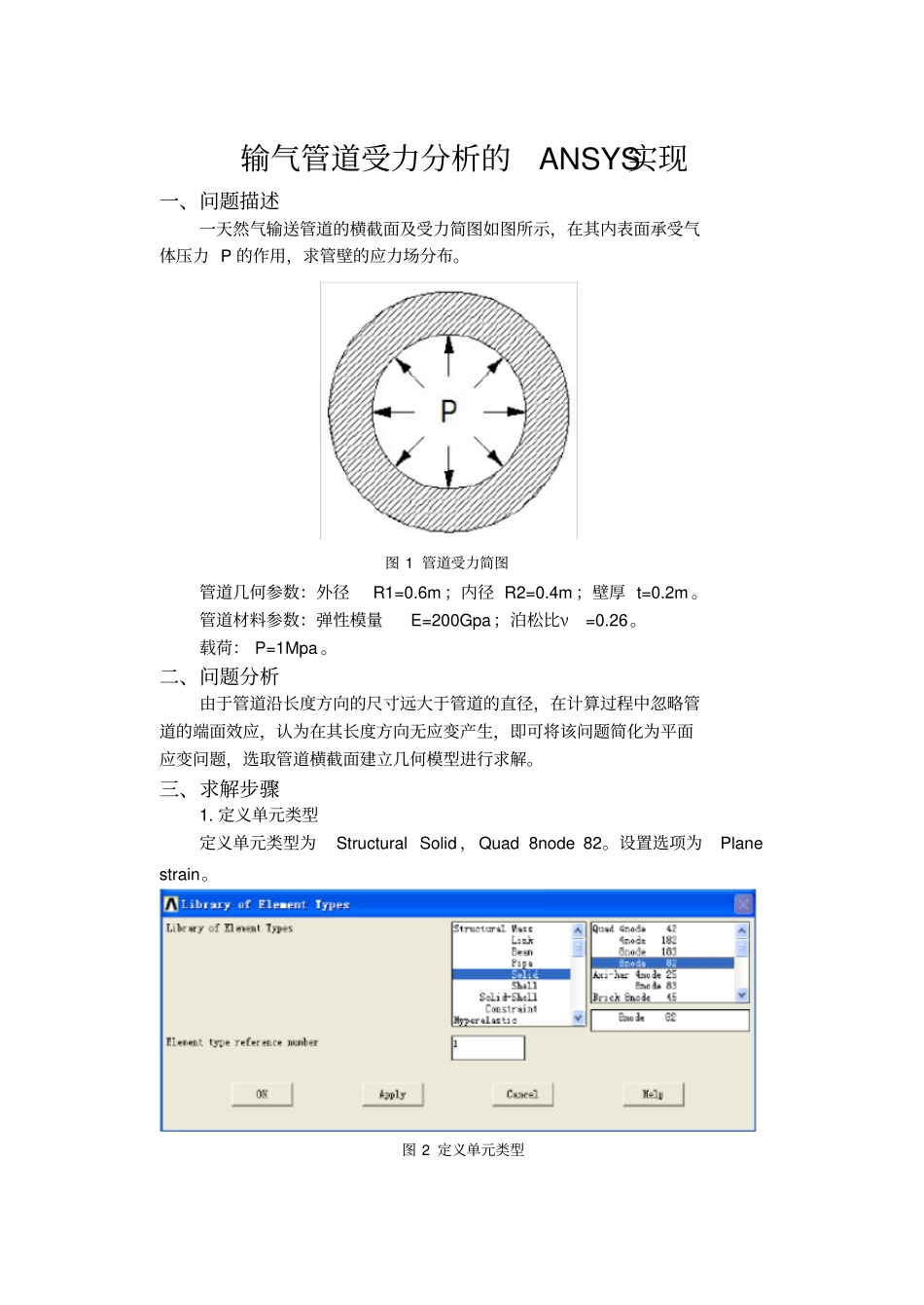

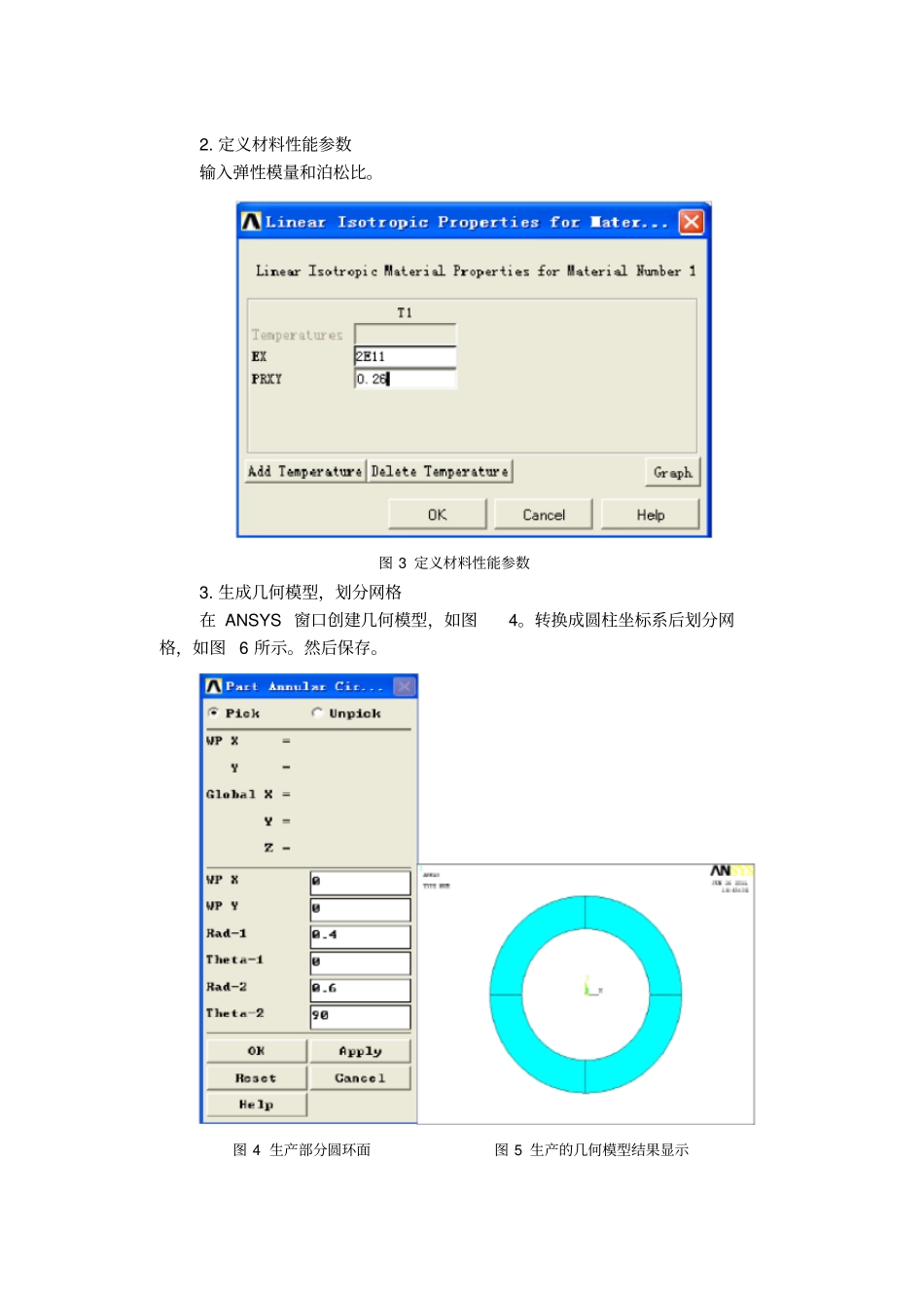

现代CAE技术及应用（ANSYS）输气管道受力分析的ANSYS实现一、问题描述一天然气输送管道的横截面及受力简图如图所示，在其内表面承受气体压力P的作用，求管壁的应力场分布。图1管道受力简图管道几何参数：外径R1=0.6m；内径R2=0.4m；壁厚t=0.2m。管道材料参数：弹性模量E=200Gpa；泊松比ν=0.26。载荷：P=1Mpa。二、问题分析由于管道沿长度方向的尺寸远大于管道的直径，在计算过程中忽略管道的端面效应，认为在其长度方向无应变产生，即可将该问题简化为平面应变问题，选取管道横截面建立几何模型进行求解。三、求解步骤1.定义单元类型定义单元类型为StructuralSolid，Quad8node82。设置选项为Planestrain。图2定义单元类型2.定义材料性能参数输入弹性模量和泊松比。图3定义材料性能参数3.生成几何模型，划分网格在ANSYS窗口创建几何模型，如图4。转换成圆柱坐标系后划分网格，如图6所示。然后保存。图4生产部分圆环面图5生产的几何模型结果显示图6划分网格结果显示4、加载求解1）选择分析类型为Static，对线段2和9施加X方向的位移约束，对线段4和7施加Y方向的位移约束。对管道内环面施加压力。图7选择分析类型图8施加位移约束对话框图9施加位移约束、压力之后的模型保存之后求解，出现图所示的提示。图10求解结果提示5、查看求解结果查看受力前与受力后的形状变化。图11受力后形状变化显示位移场等值线图。图12位移场等值线图显示X方向应力等值线图。图13X方向应力等值线图显示Y方向应力等值线图图14Y方向应力等值线图显示等效应力等值线图图15等效应力等值线图6、退出ANSYS，保存结果。
