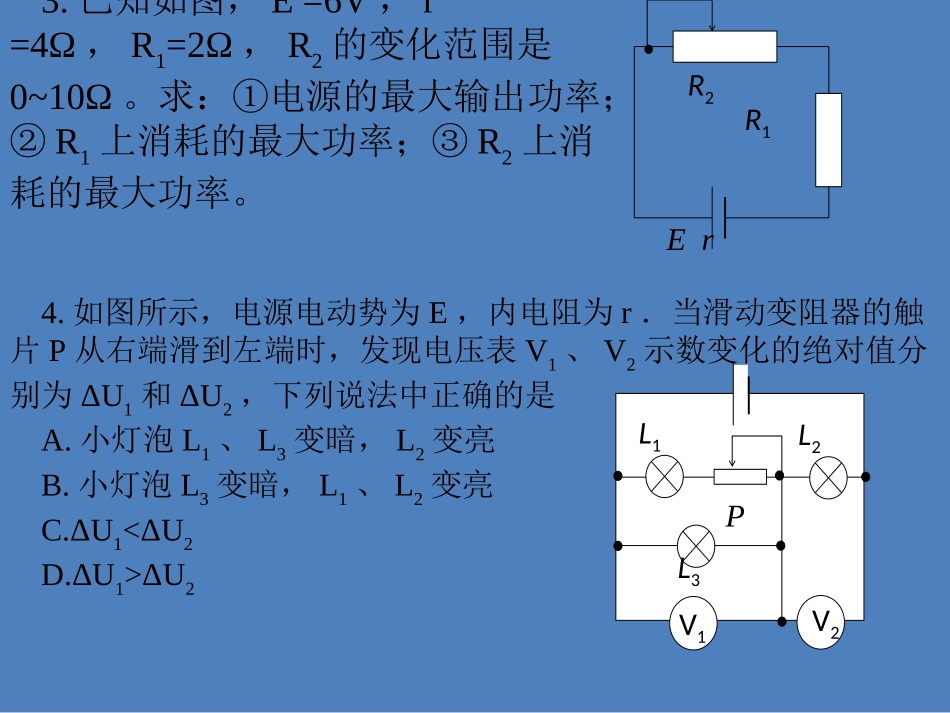

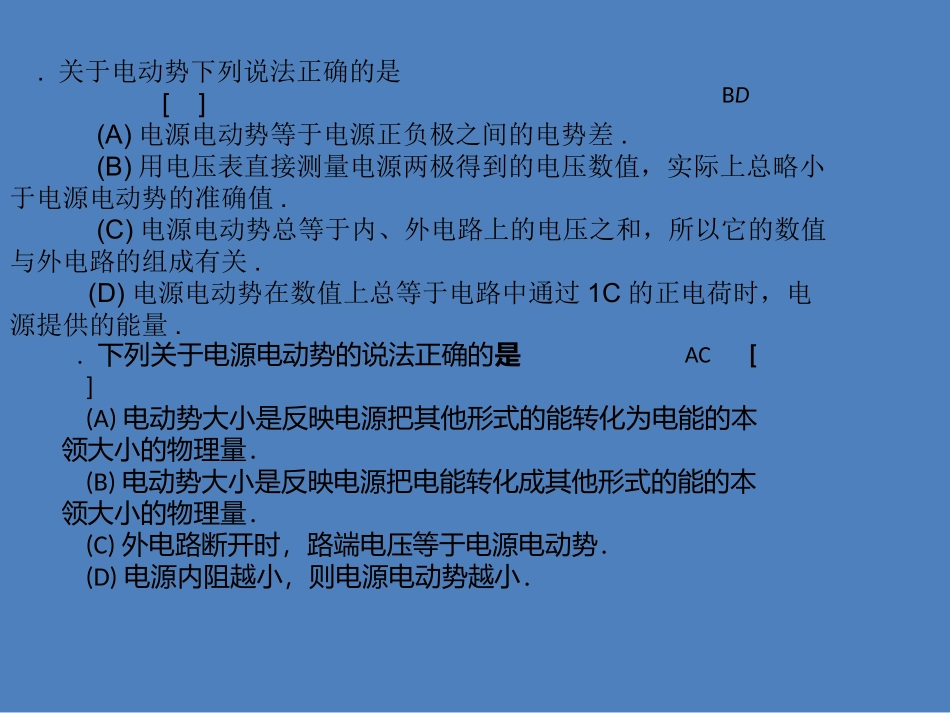

.关于电动势下列说法正确的是[](A)电源电动势等于电源正负极之间的电势差.(B)用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值.(C)电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关.(D)电源电动势在数值上总等于电路中通过1C的正电荷时，电源提供的能量.．下列关于电源电动势的说法正确的是[](A)电动势大小是反映电源把其他形式的能转化为电能的本领大小的物理量．(B)电动势大小是反映电源把电能转化成其他形式的能的本领大小的物理量．(C)外电路断开时，路端电压等于电源电动势．(D)电源内阻越小，则电源电动势越小．BDAC3.已知如图，E=6V，r=4Ω，R1=2Ω，R2的变化范围是0~10Ω。求：①电源的最大输出功率；②R1上消耗的最大功率；③R2上消耗的最大功率。ErR2R14.如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是A.小灯泡L1、L3变暗，L2变亮B.小灯泡L3变暗，L1、L2变亮C.ΔU1<ΔU2D.ΔU1>ΔU2V2V1L1L2L3P5.如图9—16所示电路中，当滑动变阻器滑动片向上端移时，电流表A1、A2及电压表V的读数如何变化?6.如图所示电路中，电源电动势E=6.0V，其内阻可忽略不计．电阻阻值分别为R1=2.4kΩ、R2=4.8kΩ，电容器的电容C=4.7μF．闭合开关S，待电流稳定后，用电压表测R1两端的电压，其稳定值为1.50V．（1）该电压表的内阻为多大?（2）由于电压表的接入，电容器的带电量变化了多少?7．如图所示，图线I为电源的两极间电压随电流变化的图线.图线II为一导体两端的电压和导体中电流关系的图线.若将该导体和电源连接成闭合回路，求路端电压和电源的输出功率.7.11.3.6V，4.32W6.4.8kΩ，增加2.35×10-6C.5.电流表A1、A2读数减小；电压表V读数增大．3.R①2=2Ω时，外电阻等于内电阻，电源输出功率最大为2.25W；②R1是定植电阻，电流越大功率越大，所以R2=0时R1上消耗的功率最大为2W；③把R1也看成电源的一部分，等效电源的内阻为6Ω，所以，当R2=6Ω时，R2上消耗的功率最大为1.5W。4.滑动变阻器的触片P从右端滑到左端，总电阻减小，总电流增大，路端电压减小。与电阻蝉联串联的灯泡L1、L2电流增大，变亮，与电阻并联的灯泡L3电压降低，变暗。U1减小，U2增大，而路端电压U=U1+U2减小，所以U1的变化量大于U2的变化量，选BD。
