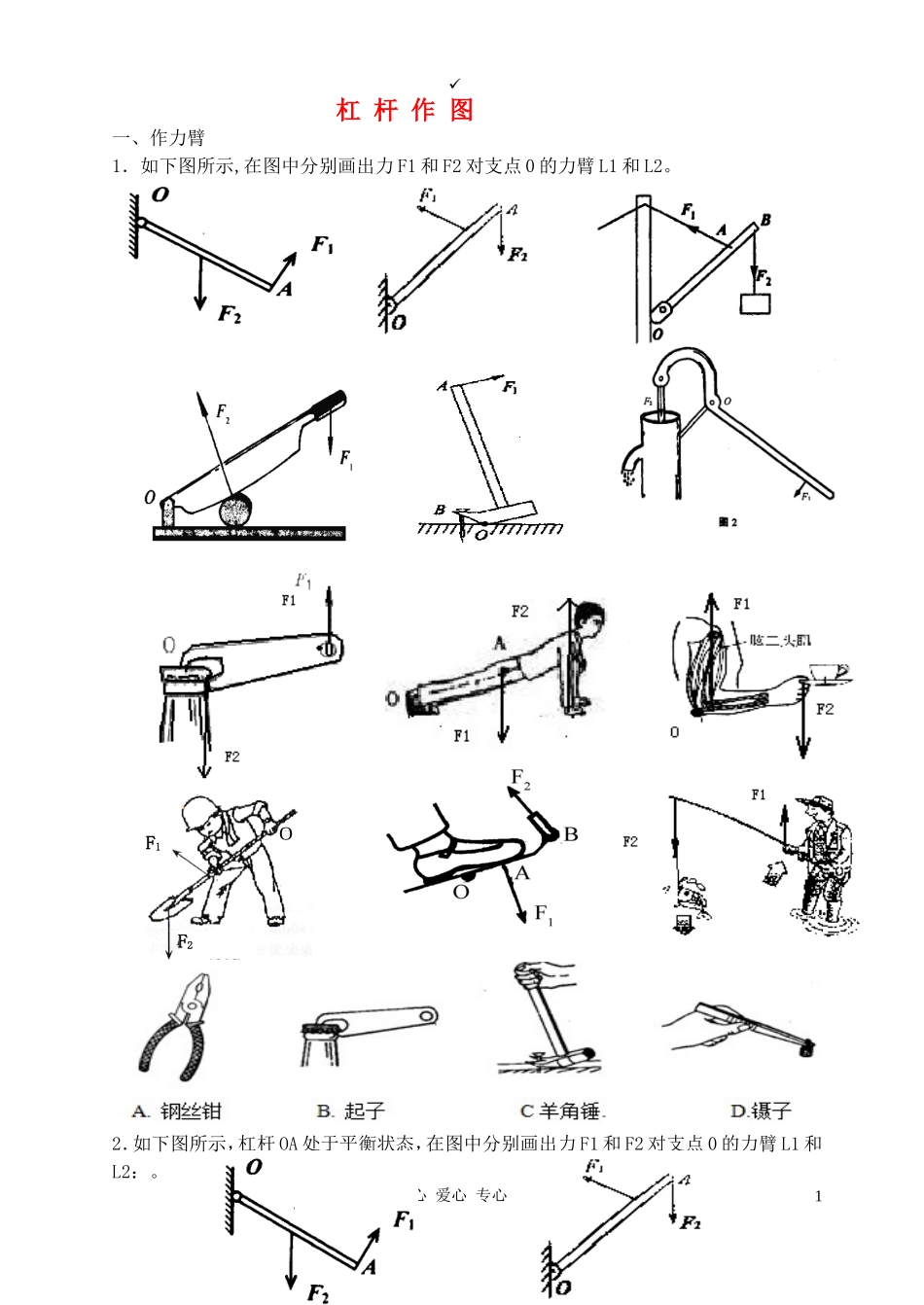

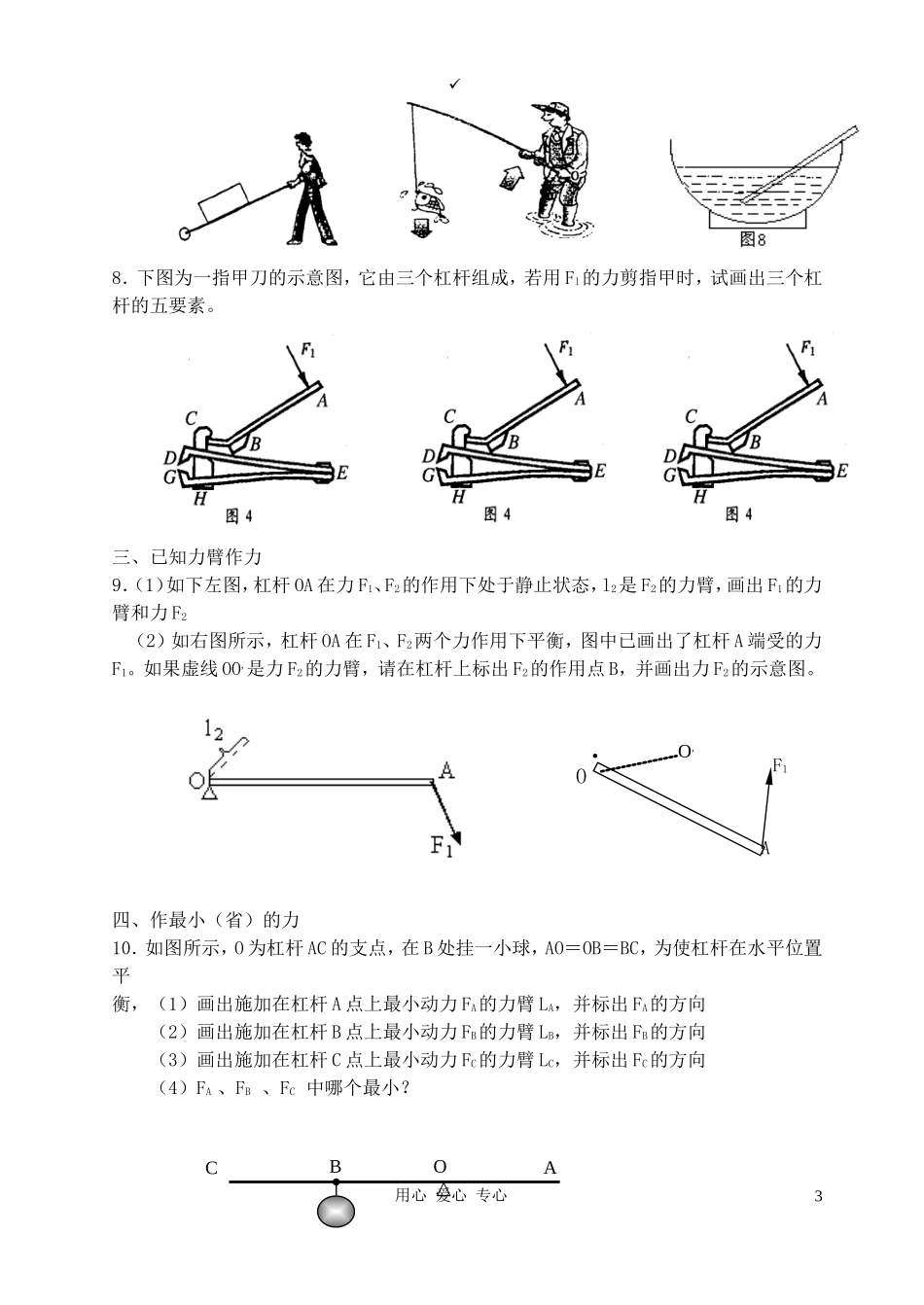

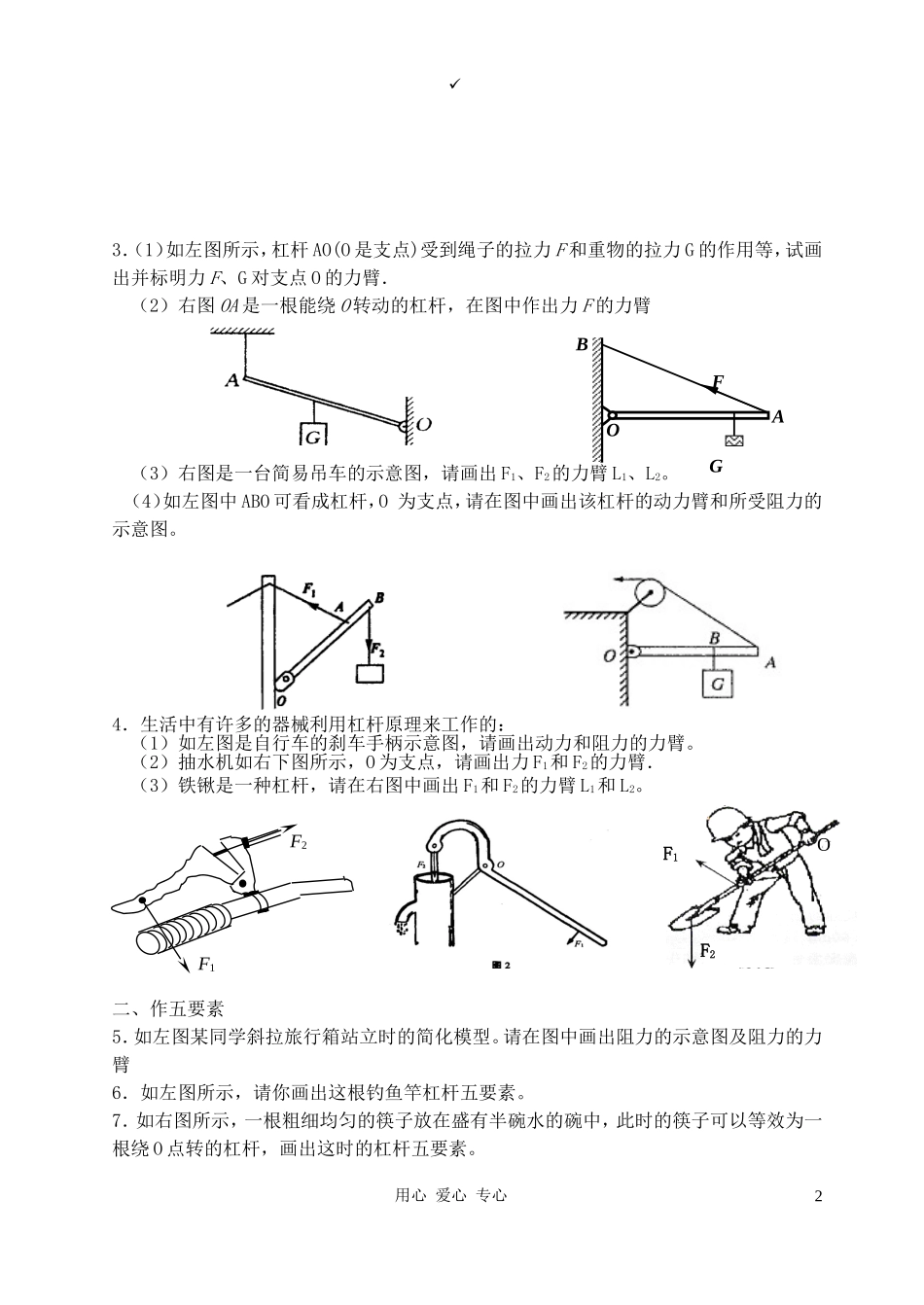

杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。2．如下图所示，杠杆OA处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。用心爱心专心1F2F1OF2F1O3．（1）如左图所示，杠杆AO(O是支点)受到绳子的拉力F和重物的拉力G的作用等，试画出并标明力F、G对支点O的力臂．（2）右图OA是一根能绕O转动的杠杆，在图中作出力F的力臂（3）右图是一台简易吊车的示意图，请画出F1、F2的力臂L1、L2。（4）如左图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。4．生活中有许多的器械利用杠杆原理来工作的：（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。（2）抽水机如右下图所示，O为支点，请画出力F1和F2的力臂．（3）铁锹是一种杠杆，请在右图中画出F1和F2的力臂L1和L2。二、作五要素5．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂6．如左图所示，请你画出这根钓鱼竿杠杆五要素。7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O点转的杠杆，画出这时的杠杆五要素。用心爱心专心2BAOFGF1F28．下图为一指甲刀的示意图，它由三个杠杆组成，若用Fl的力剪指甲时，试画出三个杠杆的五要素。三、已知力臂作力9．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。四、作最小（省）的力10．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向（2）画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向（3）画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向（4）FA、FB、FC中哪个最小？用心爱心专心3BCAO△·OAO,F111．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。12．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.(注意：请在图上保留为确保作图准确所画的辅助线)13．在下图中，分别画出向上、向下用力撬动大石头最小力的作用点和方向。并比较二次最小力的大小，得到真正的最小力。向下用力向上用力14．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)．用心爱心专心4
