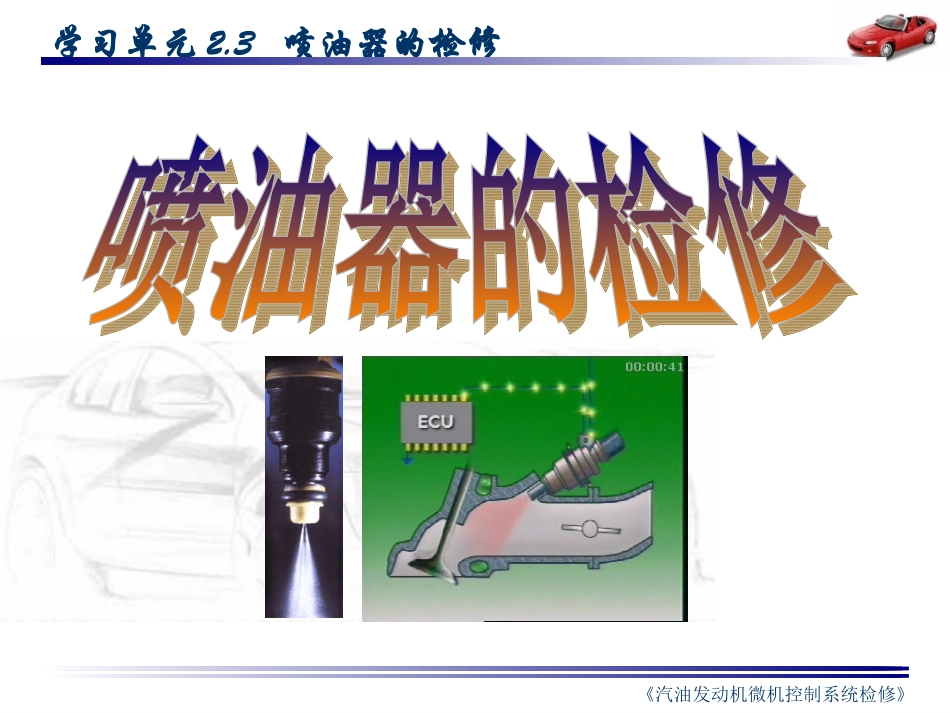

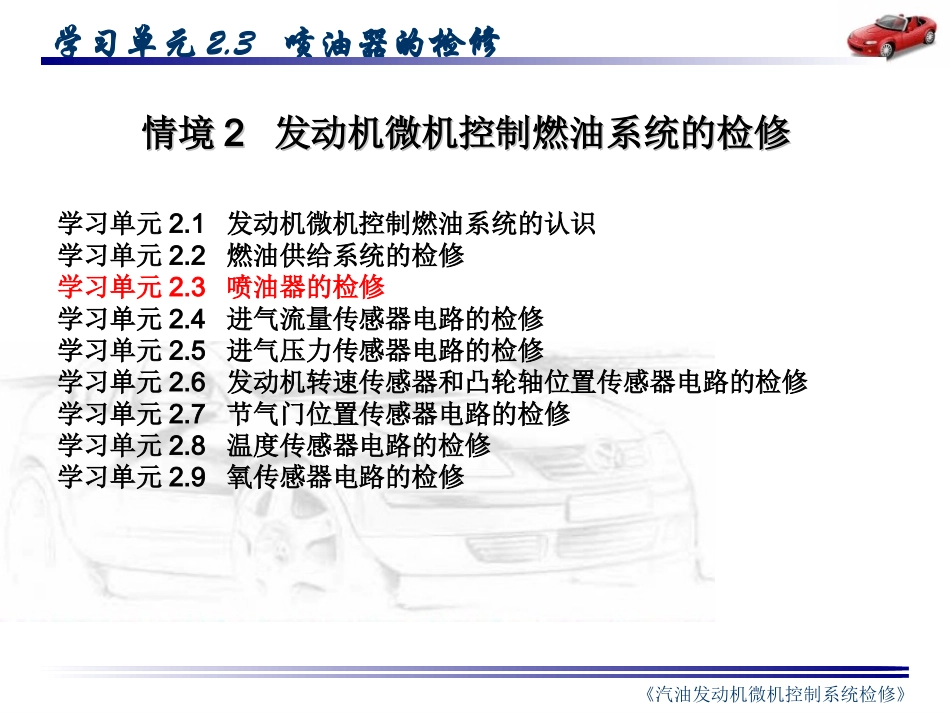

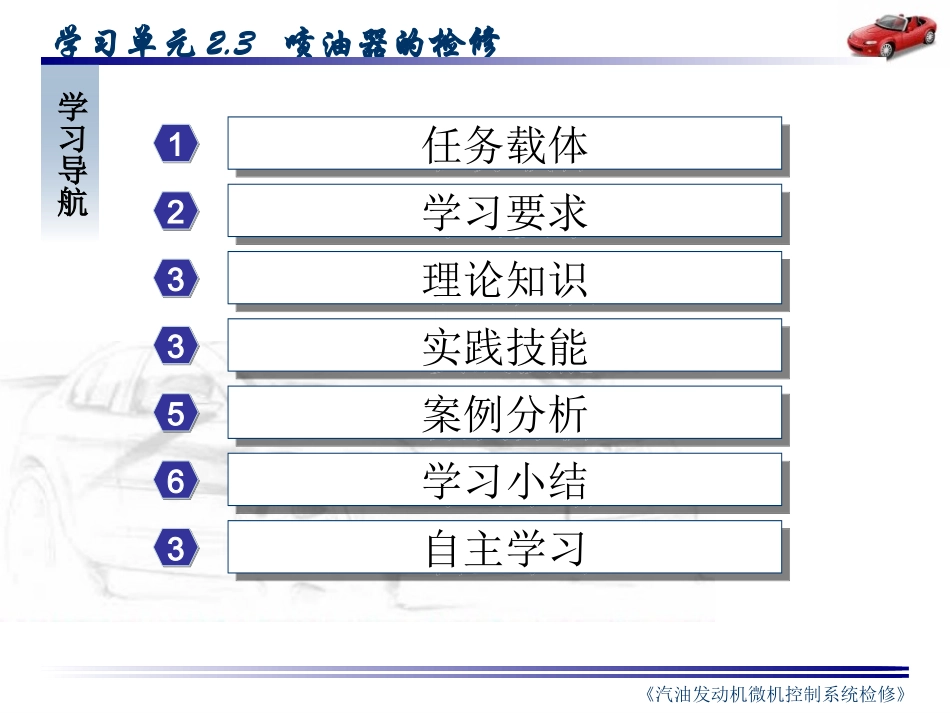

《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修情境情境22发动机微机控制燃油系统的检修发动机微机控制燃油系统的检修学习单元2.1发动机微机控制燃油系统的认识学习单元2.2燃油供给系统的检修学习单元2.3喷油器的检修学习单元2.4进气流量传感器电路的检修学习单元2.5进气压力传感器电路的检修学习单元2.6发动机转速传感器和凸轮轴位置传感器电路的检修学习单元2.7节气门位置传感器电路的检修学习单元2.8温度传感器电路的检修学习单元2.9氧传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修1122333355任务载体任务载体学习要求学习要求理论知识理论知识实践技能实践技能案例分析案例分析66学习小结学习小结学习导航33自主学习自主学习《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修怠速不稳、加速滞后、动力不足.喷油器脏堵。更换一套新的喷油器后，故障排除。威驰轿车。任务载体《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修1.理解喷油器的作用、类型、结构、原理、特性。2.正确读识喷油器控制电路图。3.掌握万用表、示波器、故障诊断仪的正确使用。4.掌握喷油器控制电路故障分析方法。5.掌握喷油器故障的检修方法。学习要求2.3.1喷油器的类型和结构2.3.2喷油器的工作原理2.3.3喷油器的控制电路2.3.4喷油器的检修《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修理论知识2.3.1喷油器的类型和结构2.3.2喷油器的工作原理2.3.3喷油器的控制电路《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修1、作用将燃油以一定压力喷出并雾化。2.3.1喷油器的类型和结构《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修2、分类孔式喷油口结构轴针式单孔式多孔式2.3.1喷油器的类型和结构《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修底部给油给油方式上部给油底部给油顶部给油2、分类2.3.1喷油器的类型和结构《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修高阻(电阻为13～16Ω)低阻(电阻为2～3Ω)线圈的电阻2、分类2.3.1喷油器的类型和结构《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修3、结构2.3.1喷油器的类型和结构《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修当喷油器不工作时，针阀在回位弹簧的作用下紧紧压在阀座上，防止滴油。当电磁线圈通电时，产生电磁吸力，克服回位弹簧弹力和阀的重力吸动衔铁上移，衔铁带动针阀从其座面上升，喷油口打开，燃油喷出。当电磁线圈断电时，电磁吸力消失，回位弹簧使针阀迅速关闭，喷油器停止喷油。2.3.2喷油器的工作原理《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修低电阻喷油器的控制低电阻喷油器的控制串附加电阻；串附加电阻；喷油器驱动电压一般为喷油器驱动电压一般为55VV～～6V6V。。高电阻喷油器的控制高电阻喷油器的控制无需串入附加电阻无需串入附加电阻喷油器驱动电压一般为喷油器驱动电压一般为12V12V。。高电阻喷油器高电阻喷油器低电阻喷油器低电阻喷油器不能互换不能互换1.电压驱动型喷油器的控制电路电压驱动方式既可用于低电阻喷油器，又可用于高电阻的喷油器。2.3.3喷油器的控制电路《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修1.电压驱动型喷油器的控制电路2.3.3喷油器的控制电路波《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修2.3.3喷油器的控制电路2.电流驱动型喷油器的控制电路电流驱动方式适用于低电阻的喷油器。《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修故障分析喷油器故障喷油器故障影响混合气成分，起动困难，排气影响混合气成分，起动困难，排气冒黑烟，工作不稳冒黑烟，工作不稳电路故障、机械故障电路故障、机械故障堵、漏、线圈故障堵、漏、线圈故障2.3.4喷油器的检修《汽油发动机微机控制系统检修》学习单元2.3喷油器的检修（1）检测喷油器是否动作发动机怠速，用手触摸喷油器，应有振动感；用起子接触喷油器，应有“嗒嗒”声。诊断仪执行器检查。能动作查喷油器的堵和漏（机械故障）不能动作查喷油...
