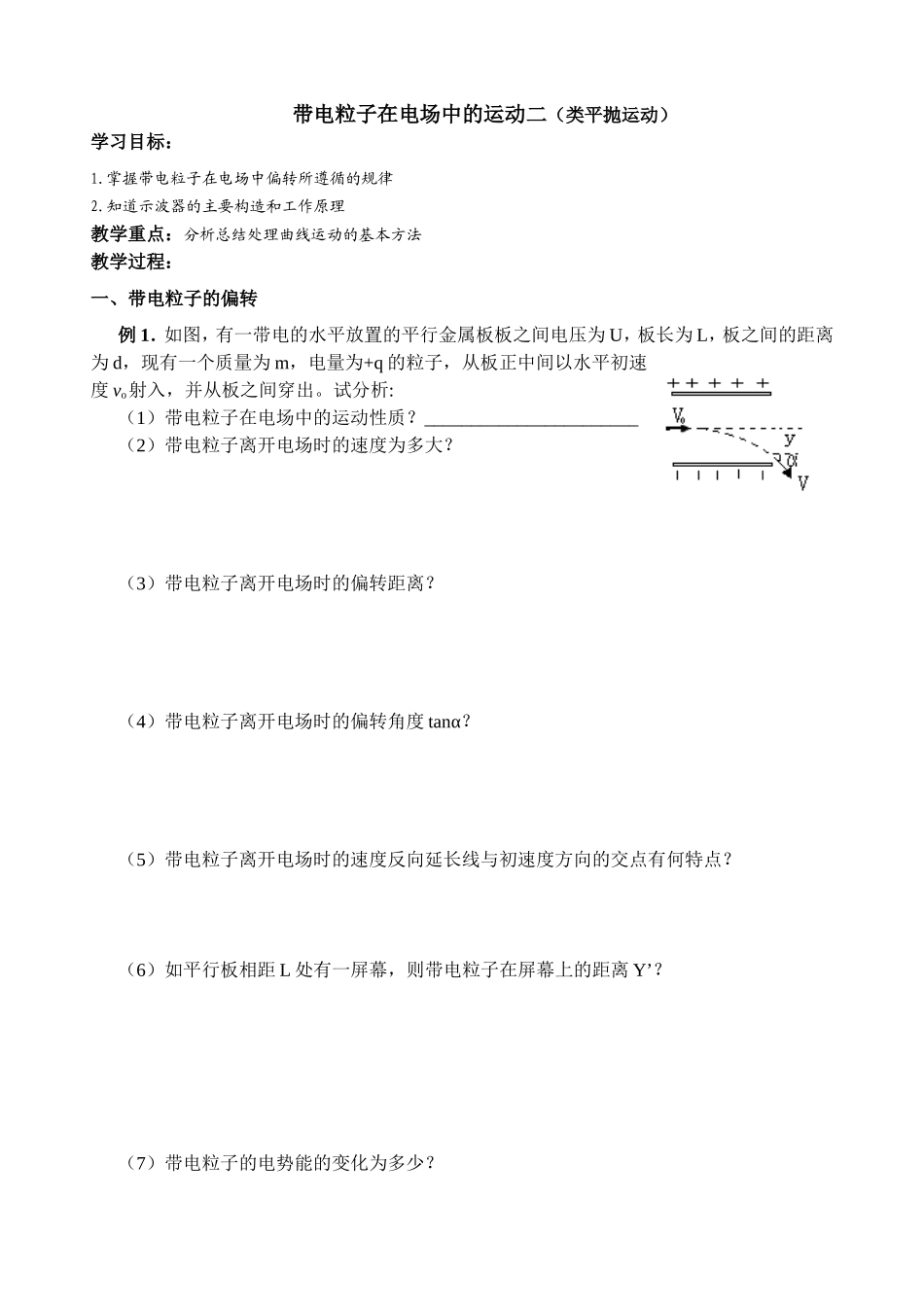

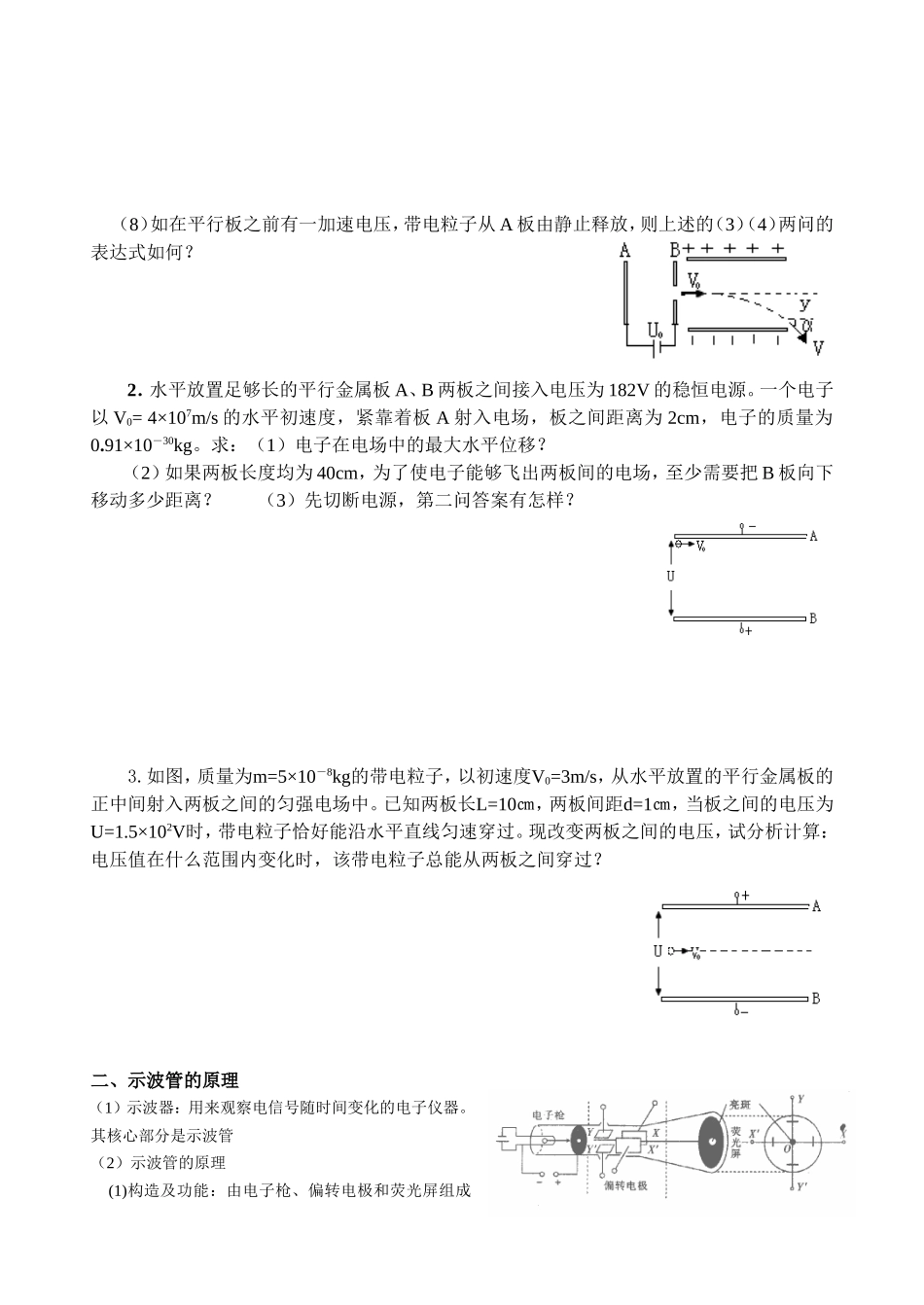

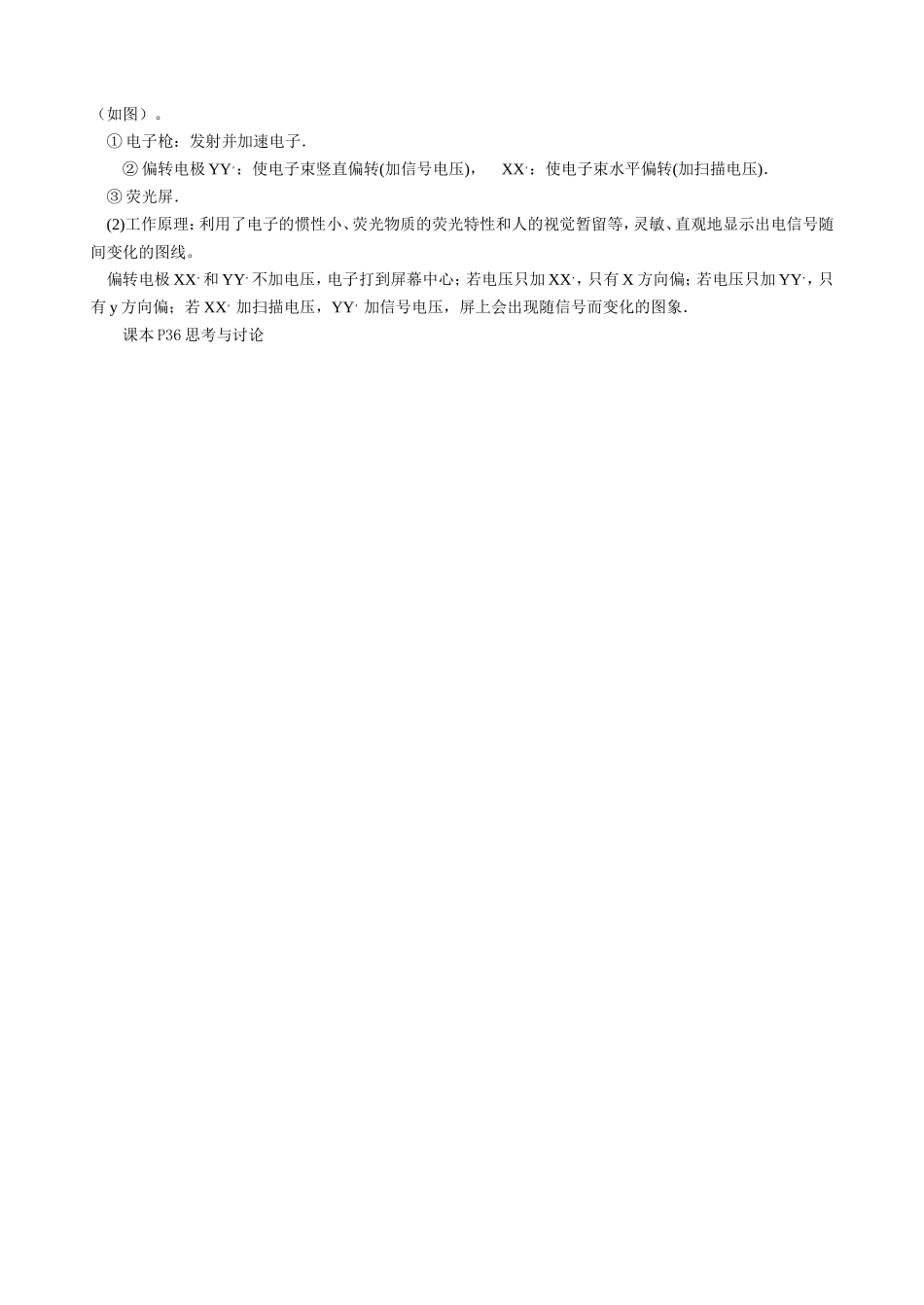

带电粒子在电场中的运动二（类平抛运动）学习目标：1.掌握带电粒子在电场中偏转所遵循的规律2.知道示波器的主要构造和工作原理教学重点：分析总结处理曲线运动的基本方法教学过程：一、带电粒子的偏转例1．如图，有一带电的水平放置的平行金属板板之间电压为U，板长为L，板之间的距离为d，现有一个质量为m，电量为+q的粒子，从板正中间以水平初速度vo射入，并从板之间穿出。试分析:（1）带电粒子在电场中的运动性质？_______________________（2）带电粒子离开电场时的速度为多大？（3）带电粒子离开电场时的偏转距离？（4）带电粒子离开电场时的偏转角度tanα？（5）带电粒子离开电场时的速度反向延长线与初速度方向的交点有何特点？（6）如平行板相距L处有一屏幕，则带电粒子在屏幕上的距离Y’？（7）带电粒子的电势能的变化为多少？（8）如在平行板之前有一加速电压，带电粒子从A板由静止释放，则上述的（3）（4）两问的表达式如何？2．水平放置足够长的平行金属板A、B两板之间接入电压为182V的稳恒电源。一个电子以V0=4×107m/s的水平初速度，紧靠着板A射入电场，板之间距离为2cm，电子的质量为0.91×10－30kg。求：（1）电子在电场中的最大水平位移？（2）如果两板长度均为40cm，为了使电子能够飞出两板间的电场，至少需要把B板向下移动多少距离？（3）先切断电源，第二问答案有怎样？3.如图，质量为m=5×10－8kg的带电粒子，以初速度V0=3m/s，从水平放置的平行金属板的正中间射入两板之间的匀强电场中。已知两板长L=10㎝，两板间距d=1㎝，当板之间的电压为U=1.5×102V时，带电粒子恰好能沿水平直线匀速穿过。现改变两板之间的电压，试分析计算：电压值在什么范围内变化时，该带电粒子总能从两板之间穿过？二、示波管的原理（1）示波器：用来观察电信号随时间变化的电子仪器。其核心部分是示波管（2）示波管的原理(1)构造及功能：由电子枪、偏转电极和荧光屏组成（如图）。①电子枪：发射并加速电子．②偏转电极YY，：使电子束竖直偏转(加信号电压)，XX，：使电子束水平偏转(加扫描电压)．③荧光屏．(2)工作原理：利用了电子的惯性小、荧光物质的荧光特性和人的视觉暂留等，灵敏、直观地显示出电信号随间变化的图线。偏转电极XX，和YY，不加电压，电子打到屏幕中心；若电压只加XX，，只有X方向偏；若电压只加YY，，只有y方向偏；若XX，加扫描电压，YY，加信号电压，屏上会出现随信号而变化的图象．课本P36思考与讨论1.示波管是一种多功能电学仪器,它的工作原理可以等效成下列情况:如图所示,真空室中电极K发出电子(初速不计),经过电压为U1的加速电场后,由小孔S沿水平金属板A、B间的中心线射入板中.金属板长为L,相距为d,当A、B间电压为U2时电子偏离中心线飞出电场打到荧光屏上而显示亮点.已知电子的质量为m、电荷量为e,不计电子重力,下列情况中一定能使亮点偏离中心距离变大的是()A.U1变大,U2变大B.U1变小,U2变大C.U1变大,U2变小D.U1变小,U2变小2．如图所示，从静止出发的电子经加速电场加速后，进入偏转电场．若加速电压为U1、偏转电压为U2，要使电子在电场中的偏移距离y增大为原来的2倍(在保证电子不会打到极板上的前提下)，可选用的方法有()A．使U1减小为原来的1/2B．使U2增大为原来的2倍C．使偏转电场极板长度增大为原来的2倍D．使偏转电场极板的间距减小为原来的1/23.真空中的某装置如图所示,其中平行金属板A、B之间有加速电场,C、D之间有偏转电场,M为荧光屏.今有质子、氘核和粒子均由A板从静止开始被加速电场加速后垂直于电场方向进入偏转电场,最后打在荧光屏上.已知质子、氘核和粒子的质量之比为1∶2∶4,电荷量之比为1∶1∶2,则下列判断中正确的是()A.三种粒子从B板运动到荧光屏经历的时间相同B.三种粒子打到荧光屏上的位置相同C.偏转电场的电场力对三种粒子做功之比为1∶2∶2D.偏转电场的电场力对三种粒子做功之比为1∶2∶44.如右图所示，有三个质量相等、分别带正电、负电、不带电的小球，从平行板电场中的P点以相同初速度垂直于E进入电场，它们分别落到A、B、C三点，则可判断（）A．落到A点的球带正电，落到B点的球不带电B．三小球在电场中运动的时间相等C．三小球落...
