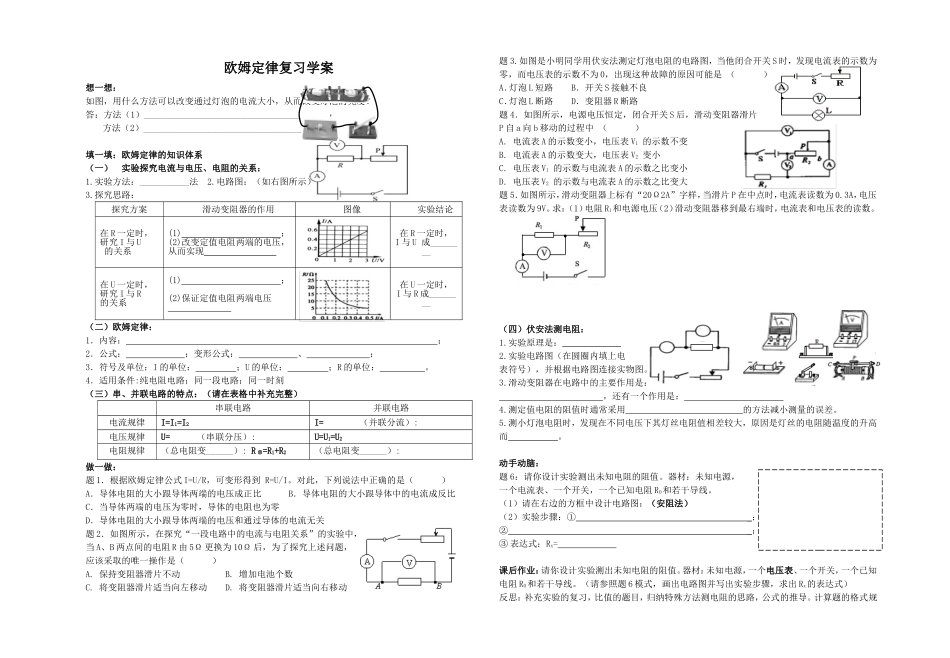

欧姆定律复习学案确定稿pyyVIP专享VIP免费

欧姆定律复习学案想一想：如图，用什么方法可以改变通过灯泡的电流大小，从而改变灯泡的亮度？答：方法（1）_________________________________________；方法（2）_________________________________________。填一填：欧姆定律的知识体系（一）实验探究电流与电压、电阻的关系：1.实验方法：___________法2.电路图：（如右图所示）3.探究思路：探究方案滑动变阻器的作用图像实验结论在R一定时，研究I与U的关系(1)；(2)改变定值电阻两端的电压，从而实现在R一定时，I与U成________在U一定时，研究I与R的关系(1)；(2)保证定值电阻两端电压在U一定时，I与R成________（二）欧姆定律：1．内容：；2．公式：；变形公式：、；3．符号及单位：I的单位：；U的单位：；R的单位：。4．适用条件:纯电阻电路；同一段电路；同一时刻（三）串、并联电路的特点：（请在表格中补充完整）串联电路并联电路电流规律I=I1=I2I=（并联分流）:电压规律U=（串联分压）:U=U1=U2电阻规律（总电阻变______）:R串=R1+R2（总电阻变______）:做一做：题1．根据欧姆定律公式I=U/R，可变形得到R=U/I。对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关题2．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻R由5Ω更换为10Ω后，为了探究上述问题，应该采取的唯一操作是（）A.保持变阻器滑片不动B.增加电池个数C.将变阻器滑片适当向左移动D.将变阻器滑片适当向右移动题3.如图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为0，出现这种故障的原因可能是（）A．灯泡L短路B．开关S接触不良C．灯泡L断路D．变阻器R断路题4．如图所示，电源电压恒定，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中（）A.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变大，电压表V2变小C.电压表V1的示数与电流表A的示数之比变小D.电压表V2的示数与电流表A的示数之比变大题5．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.3A，电压表读数为9V。求：（1）电阻R1和电源电压（2）滑动变阻器移到最右端时，电流表和电压表的读数。（四）伏安法测电阻：1.实验原理是：2.实验电路图（在圆圈内填上电表符号），并根据电路图连接实物图。3.滑动变阻器在电路中的主要作用是：，还有一个作用是：4.测定值电阻的阻值时通常采用的方法减小测量的误差。5.测小灯泡电阻时，发现在不同电压下其灯丝电阻值相差较大，原因是灯丝的电阻随温度的升高而。动手动脑：题6：请你设计实验测出未知电阻的阻值。器材：未知电源，一个电流表、一个开关，一个已知电阻R0和若干导线。（1）请在右边的方框中设计电路图：（安阻法）（2）实验步骤：①_；②_；③表达式：Rx=课后作业：请你设计实验测出未知电阻的阻值。器材：未知电源，一个电压表、一个开关，一个已知电阻R0和若干导线。（请参照题6模式，画出电路图并写出实验步骤，求出Rx的表达式）反思：补充实验的复习，比值的题目，归纳特殊方法测电阻的思路，公式的推导。计算题的格式规范要强化。作图的规范要强调。
