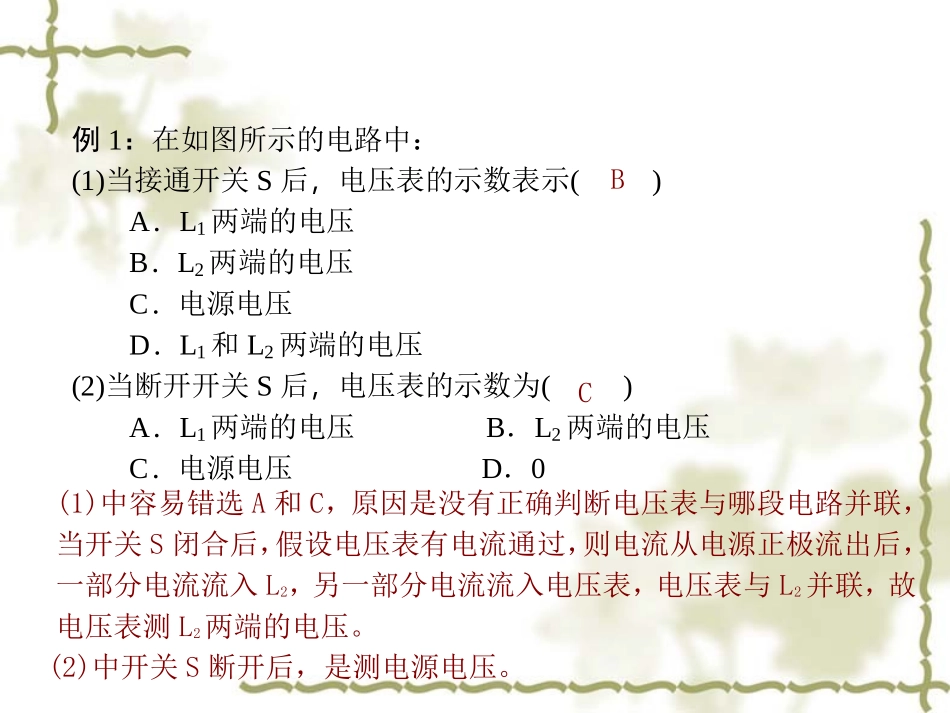

九年级物理上册(人教版)第十六章电压电阻易错盘点沾益县龙华街道龙华中学易错点一:电压表易错现象1.不能正确判断电压表与哪段电路并联,而凭直观得出错误结论。2.不了解电压表、电流表内部电阻特点,而导致分析电路出错。例1:在如图所示的电路中:(1)当接通开关S后,电压表的示数表示()A.L1两端的电压B.L2两端的电压C.电源电压D.L1和L2两端的电压(2)当断开开关S后,电压表的示数为()A.L1两端的电压B.L2两端的电压C.电源电压D.0BC(1)中容易错选A和C,原因是没有正确判断电压表与哪段电路并联,当开关S闭合后,假设电压表有电流通过,则电流从电源正极流出后,一部分电流流入L2,另一部分电流流入电压表,电压表与L2并联,故电压表测L2两端的电压。(2)中开关S断开后,是测电源电压。【举一反三】1.如图所示是某电路的一部分,则电压表V1、V2分别测的是哪部分电路两端的电压()A.电压表V1测灯L1两端的电压,电压表V2测灯L3两端的电压B.电压表V1测灯L2两端的电压,电压表V2测灯L1、L2两端的电压C.电压表V1测灯L1、L2两端的电压,电压表V2测灯L2、L3两端的电压D.电压表V1测灯L2、L3两端的电压,电压表V2测灯L1、L2两端的电压C2.粗心的小华在一次测量一盏小灯泡L的电流和电压时连接的电路如图所示,当他闭合S后,出现的现象是()DA.电流表示数很大B.电流表和电压表都无示数C.灯泡会发光D.电压表示数是电源电压易错现象:1.对导体的电阻是导体本身的一种性质没有真正理解。2.对滑动变阻器接入电路,移动滑片时,其电阻值、电路中的电流、电压各发生了怎样的变化不能正确判断。例2:下列关于导体的说法中正确的是()A.一根金属丝被均匀拉长后,它的电阻将变大B.导体中没有电流通过,导体就没有电阻C.电阻是导体本身的一种性质,任何情况下导体的电阻都不可能为零D.粗导线的电阻一定比细导线的电阻大A【分析】:导体的电阻由导体的材料、长度和横截面积决定,其他条件相同时,长度越长,电阻越大;横截面积越大电阻越小,故A对,D错;导体的电阻与温度有关,温度降低到一定程度时,会产生超导现象,电阻变为零,故C错;导体电阻与导体中通过的电流的大小和导体两端所加电压大小无关,故B错。例3:在如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向上滑动时,下列说法正确的是()A.电流表的示数减小,电压表的示数不变B.电流表的示数减小,电压表的示数减小C.电流表的示数减小,电压表的示数增大D.电流表的示数不变,电压表的示数不变A【分析】:因为滑动变阻器滑片向上滑动时,其阻值变大,则电路中的电流会变小,因此D错。而电压表测滑动变阻器两端的电压,该电压等于电源电压,因此电压表示数不变,故B、C错。【举一反三】3.如图所示的电路中,a、b两点间电压不变,当滑动变阻器的滑片P向d端移动一段距离时,下列电路中电流表的示数会变小的是()B4.如图所示,电源电压保持不变,当滑动变阻器的滑片P向右移动时,灯L的亮度变化是()A.变亮B.变暗C.不变D.无法判断C
