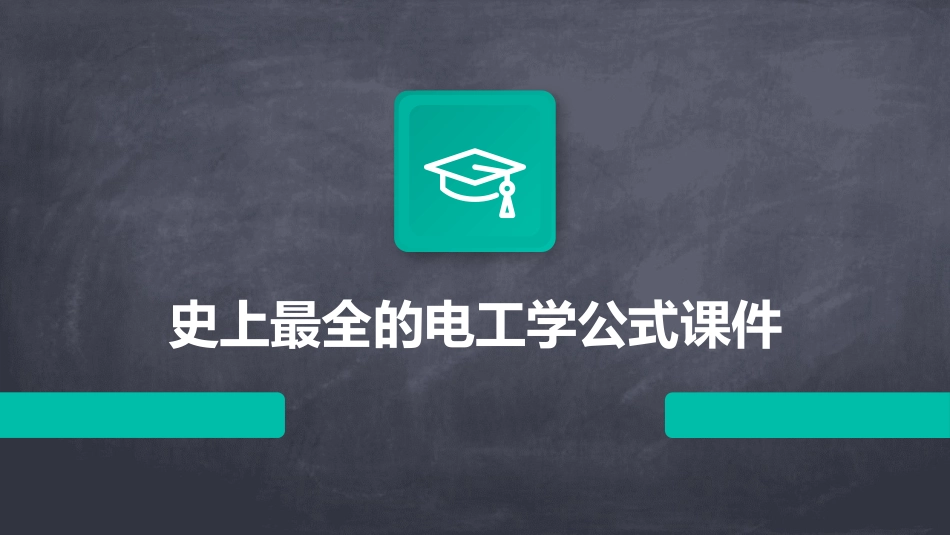

史上最全的电工学公式课件VIP专享VIP免费

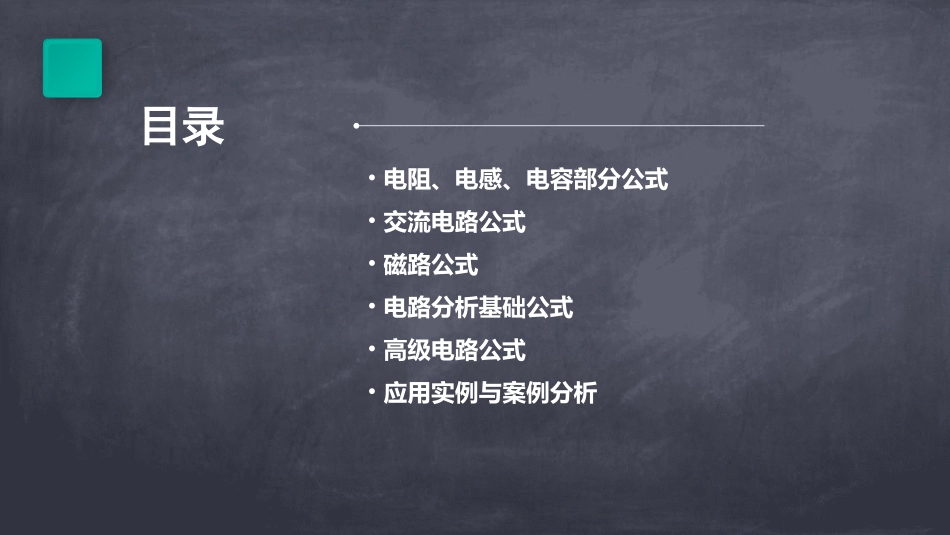

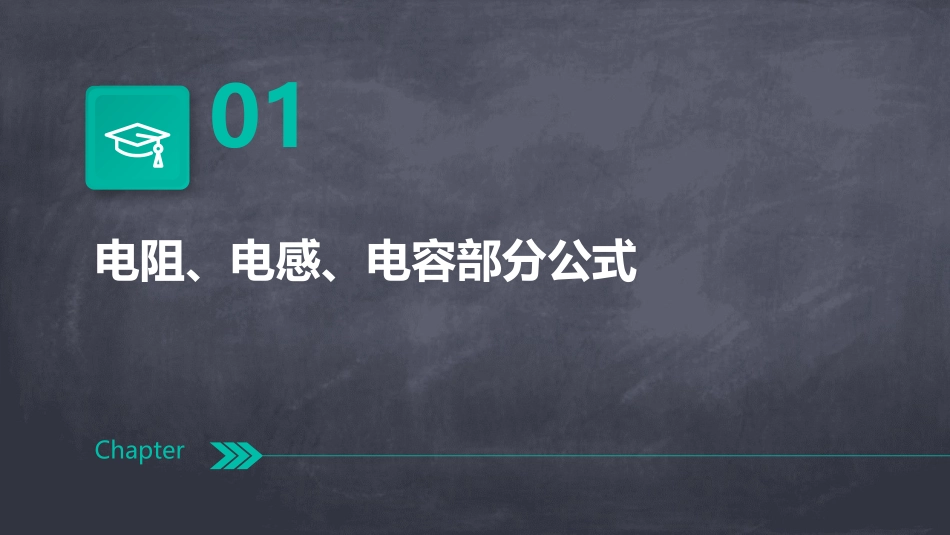

史上最全的电工学公式课件目录•电阻、电感、电容部分公式•交流电路公式•磁路公式•电路分析基础公式•高级电路公式•应用实例与案例分析01电阻、电感、电容部分公式Chapter$V=IR$，其中V为电压，I为电流，R为电阻。欧姆定律公式在电阻一定时，导体中的电流与导体两端的电压成正比；在电压一定时，导体中的电流与导体的电阻成反比。定律含义欧姆定律$P=IV$，其中P为功率，I为电流，V为电压。功率是指单位时间内完成的功，等于电流与电压的乘积。功率公式公式含义功率公式串联电阻公式$R_{总}=R_1+R_2+...+R_n$，其中$R_{总}$为串联电路的总电阻，$R_1,R_2,...R_n$为各分电阻。并联电阻公式$\frac{1}{R_{总}}=\frac{1}{R_1}+\frac{1}{R_2}+...+\frac{1}{R_n}$，其中$R_{总}$为并联电路的总电阻，$R_1,R_2,...R_n$为各分电阻。并联含义并联电路中各电阻并列连接，电压相同，总电流的分支分别流过各电阻，总电阻的倒数等于各分电阻倒数之和。串联含义串联电路中各电阻依次连接，电流依次流过各电阻，总电阻等于各分电阻之和。电阻串联与并联公式02交流电路公式Chapter瞬时值公式交流电路中的瞬时值表示电压或电流在某一瞬间的数值，其公式为`瞬时值=最大值×sin(ωt+φ)`，其中ω表示角频率，t表示时间，φ表示初相角。最大值公式交流电路中的最大值是指电压或电流在一个完整周期内能够达到的最大数值，其公式为`最大值=√2×有效值`。有效值公式交流电路中的有效值是指与直流电路中的电压或电流产生相同热效应的值，其公式根据不同类型的波形有所不同，如正弦波的有效值公式为`有效值=最大值/√2`。瞬时值、最大值、有效值公式在交流电路中，阻抗是电阻、电感、电容对电流的阻碍作用的综合体现，其公式为`阻抗=电阻+j×(电感×ω-1/(电容×ω))`，其中j表示虚数单位。导纳是阻抗的倒数，表示电路对电流的导通能力，其公式为`导纳=1/阻抗`。阻抗公式导纳公式阻抗、导纳公式有功功率是指电路中电阻性负载消耗的功率，其公式为`有功功率=电压有效值×电流有效值×cosφ`，其中cosφ表示功率因数。有功功率公式无功功率是指电路中电感、电容等反应性负载与电源之间交换的能量，其公式为`无功功率=电压有效值×电流有效值×sinφ`。无功功率公式视在功率是指电源输出的总功率，包括有功功率和无功功率，其公式为`视在功率=电压有效值×电流有效值`。视在功率公式有功功率、无功功率、视在功率公式03磁路公式Chapter磁通量公式：Φ=BS（其中，Φ为磁通量，B为磁感应强度，S为垂直磁场方向的面积）磁感应强度公式：B=F/IL（其中，B为磁感应强度，F为磁场力，I为电流强度，L为导线长度）这两个公式是磁路计算的基础，通过它们可以计算磁场中磁通量的大小以及磁感应强度的分布。磁通量与磁感应强度公式磁阻公式：Rm=l/μA（其中，Rm为磁阻，l为磁路长度，μ为磁导率，A为磁路截面积）磁导公式：G=1/Rm（其中，G为磁导，Rm为磁阻）这两个公式描述了磁场中磁阻和磁导的关系。通过降低磁路的磁阻或提高磁导，可以增强磁场的效果，提高电磁设备的性能。磁阻与磁导公式法拉第电磁感应定律：e=-dΦ/dt（其中，e为感应电动势，Φ为磁通量，t为时间）楞次定律：感应电流的方向总是要阻止产生它的磁通量的变化。这两个公式描述了电磁感应的基本规律。通过它们可以计算感应电动势的大小和方向，以及解释各种电磁感应现象。在发电机、变压器等电磁设备中，这两个公式有着广泛的应用。电磁感应公式04电路分析基础公式ChapterKCL(基尔霍夫电流定律)在电路中的任意节点，进入节点的电流之和等于离开节点的电流之和。KVL(基尔霍夫电压定律)在电路中的任意闭合回路，电压的代数和等于零。KCL与KVL公式节点电压法以电路中各个节点的电压为未知量，利用KCL方程求解节点电压，从而求得各支路电流。网孔电流法以电路中的网孔电流为未知量，利用KVL方程求解网孔电流，进而求得各支路电流和电压。节点电压法与网孔电流法公式在线性电路中，多个电源共同作用的结果，等于各个电源单独作用结果的代数和。叠加定理任何一个线性含源二端网络，对外电路而言，总可以用一个理想电压源和一个电阻串联的电路模型来代替。其...
