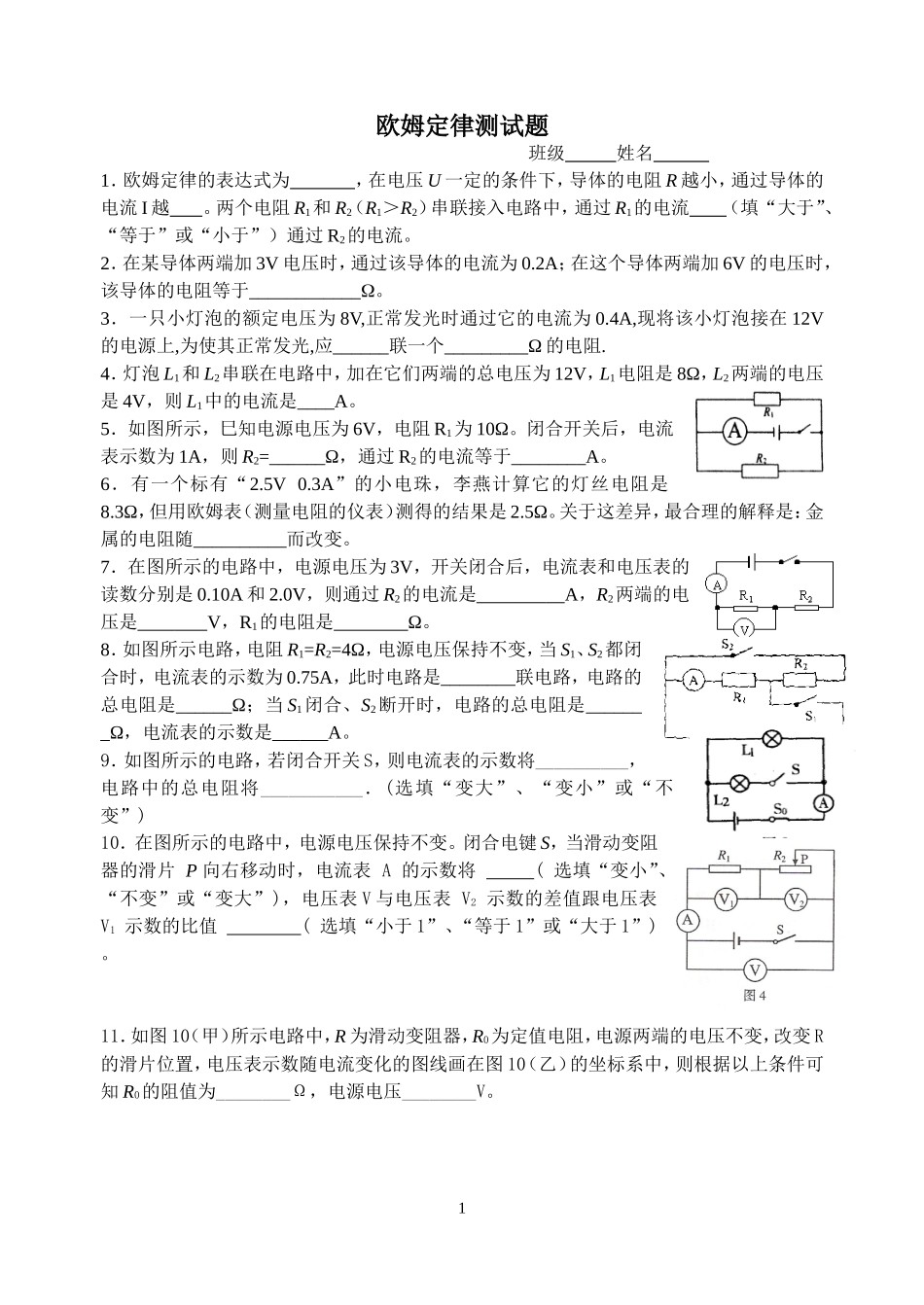

欧姆定律测试题班级姓名1．欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。2．在某导体两端加3V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于____________。3．一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻.4．灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。5．如图所示，巳知电源电压为6V，电阻R1为10Ω。闭合开关后，电流表示数为1A，则R2=______Ω，通过R2的电流等于________A。6．有一个标有“2.5V0.3A”的小电珠，李燕计算它的灯丝电阻是8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω。关于这差异，最合理的解释是：金属的电阻随__________而改变。7．在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是A，R2两端的电压是V，R1的电阻是Ω。8．如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是______Ω；当S1闭合、S2断开时，电路的总电阻是_______Ω，电流表的示数是______A。9．如图所示的电路，若闭合开关S，则电流表的示数将__________，电路中的总电阻将___________．(选填“变大”、“变小”或“不变”)10．在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将(选填“变小”、“不变”或“变大”)，电压表V与电压表V2示数的差值跟电压表V1示数的比值(选填“小于1”、“等于1”或“大于1”)。11．如图10（甲）所示电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线画在图10（乙）的坐标系中，则根据以上条件可知R0的阻值为________Ω，电源电压________V。1图3PVAS12．如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表被烧坏B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏13．图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A.电阻R断路B．电阻R短路C．灯L断路D．灯L短路14．如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（）A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小15．一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则下列说法正确的是（）A．电流为原来的2倍B．电阻为原来的2倍C．电流为原来的1/2D．电阻为原来的1/216．如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为（）A、1∶3B、3∶1C、1∶2D、2∶117．图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P2AL1S1S2L2V由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2A~0．6AD．电压表的示数变化范围为1V~6V18．如图5所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路19．某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。（1）这个实验使...
