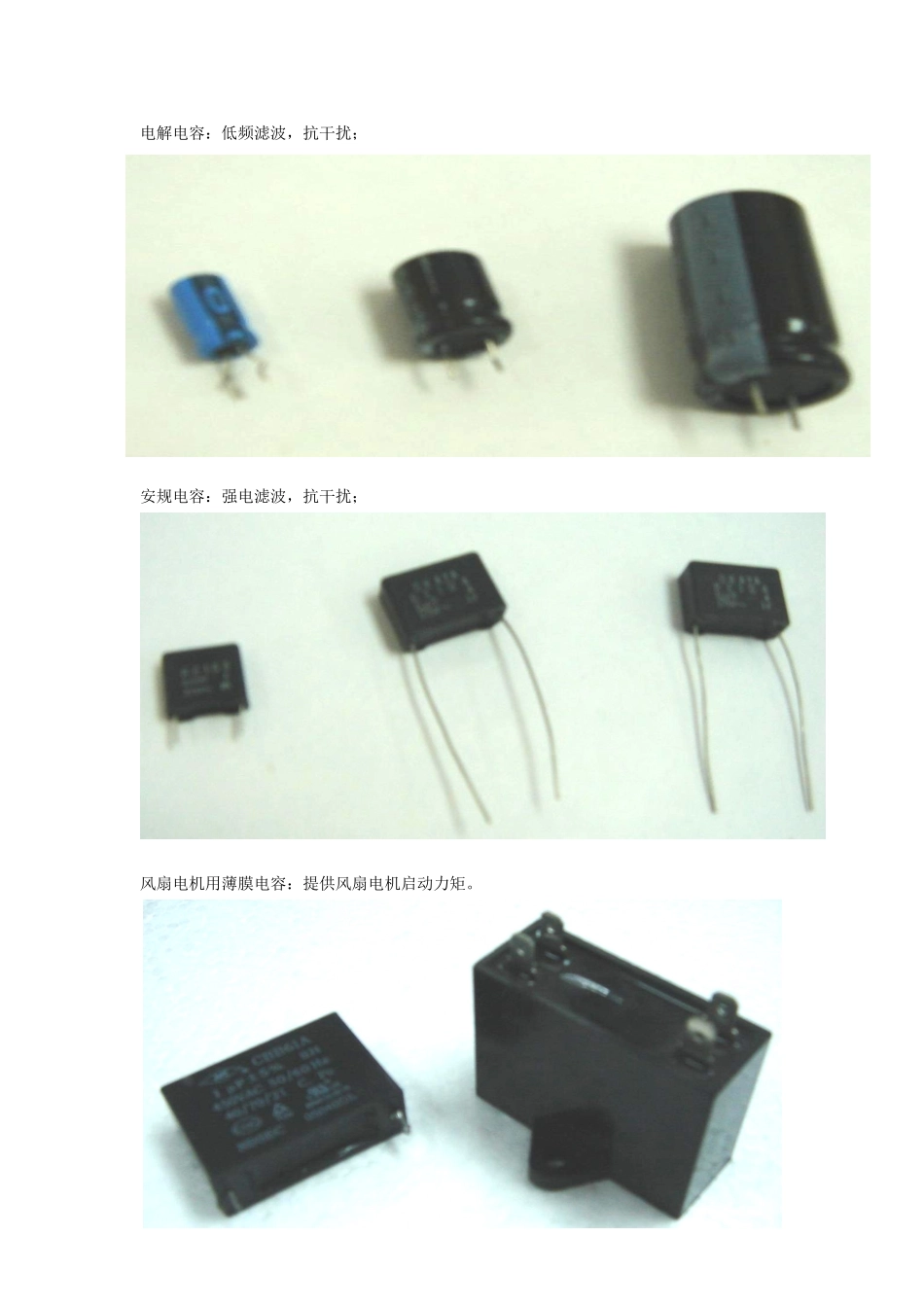

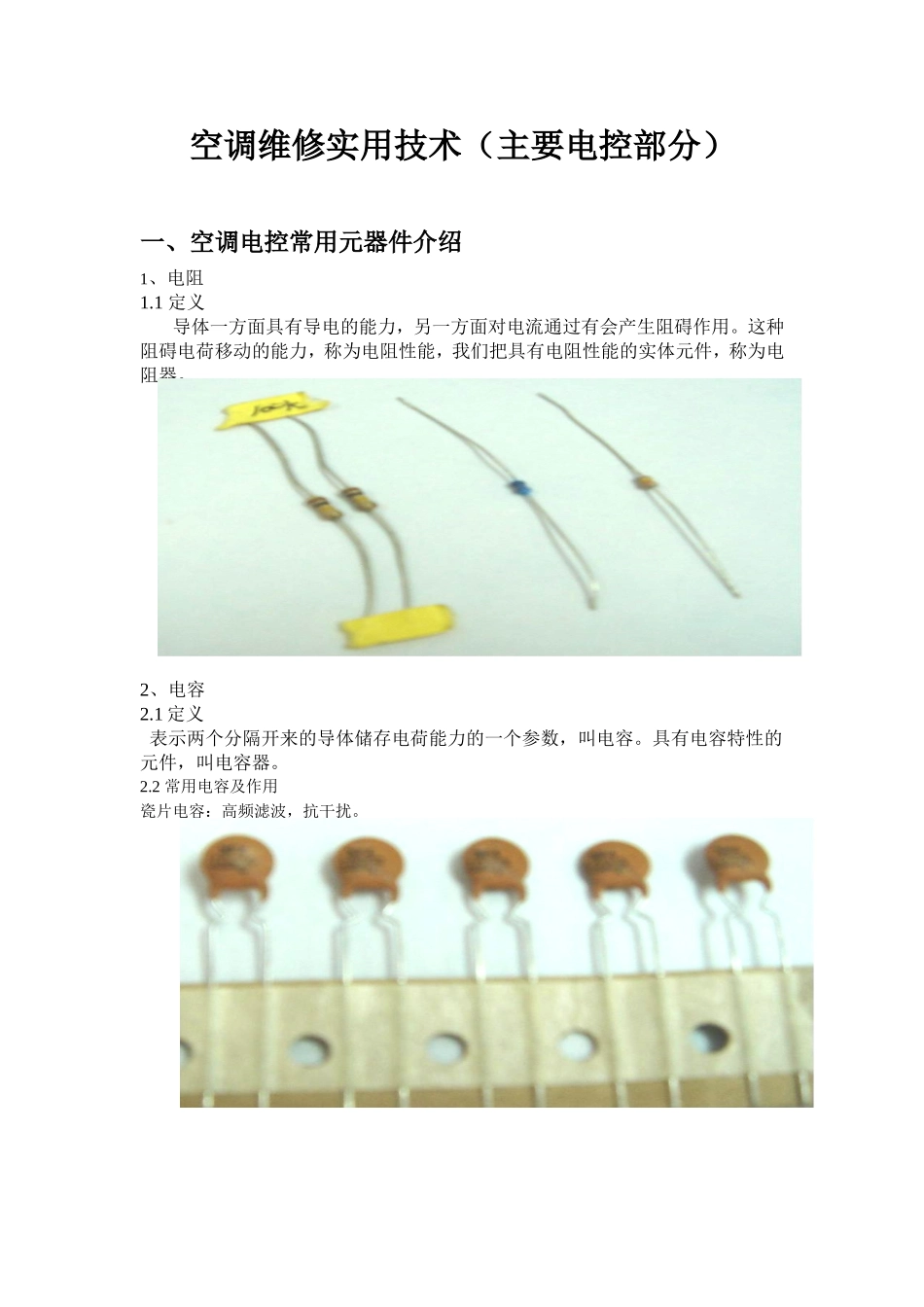

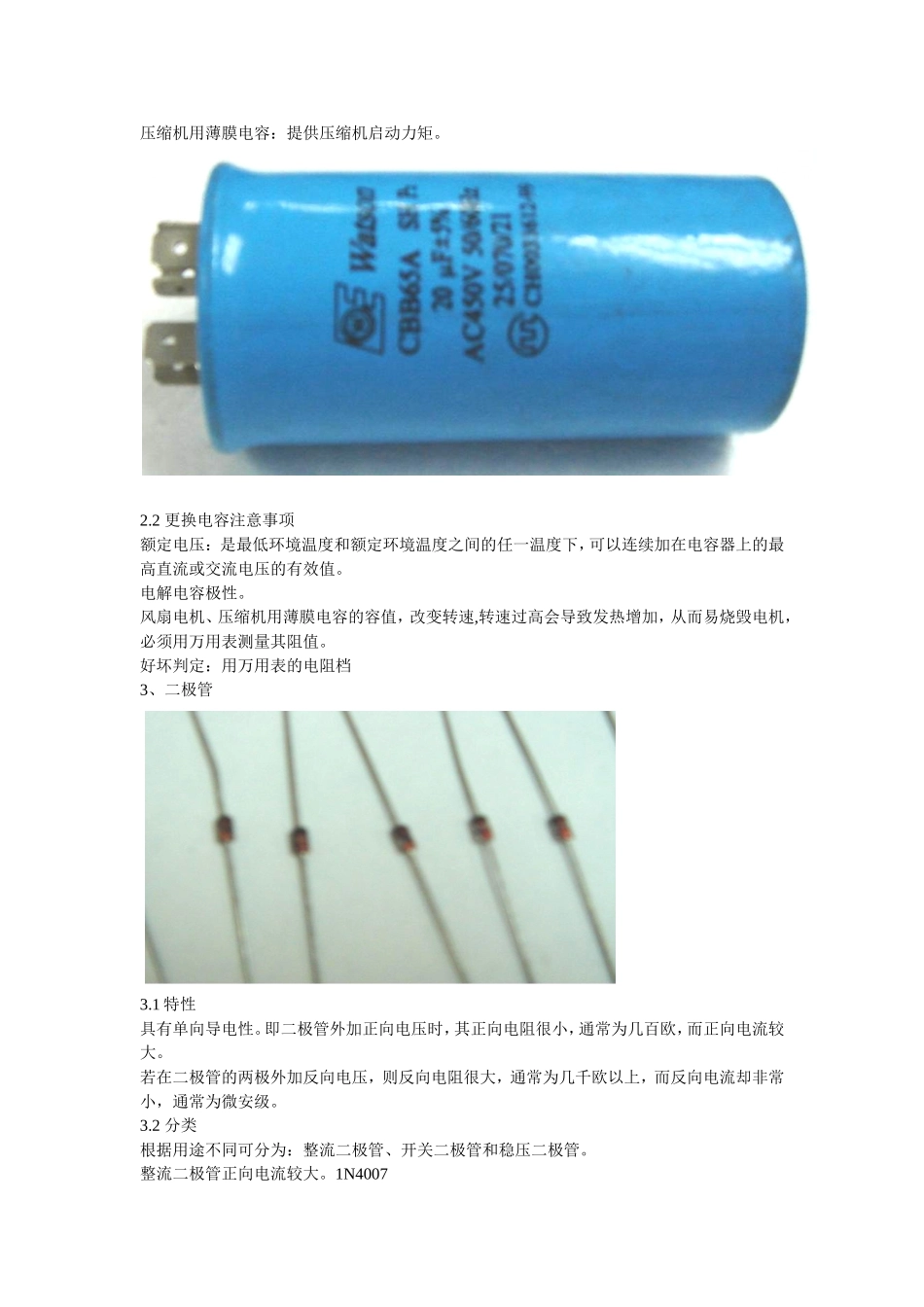

空调维修实用技术（主要电控部分）一、空调电控常用元器件介绍1、电阻1.1定义导体一方面具有导电的能力，另一方面对电流通过有会产生阻碍作用。这种阻碍电荷移动的能力，称为电阻性能，我们把具有电阻性能的实体元件，称为电阻器。2、电容2.1定义表示两个分隔开来的导体储存电荷能力的一个参数，叫电容。具有电容特性的元件，叫电容器。2.2常用电容及作用瓷片电容：高频滤波，抗干扰。电解电容：低频滤波，抗干扰；安规电容：强电滤波，抗干扰；风扇电机用薄膜电容：提供风扇电机启动力矩。压缩机用薄膜电容：提供压缩机启动力矩。2.2更换电容注意事项额定电压：是最低环境温度和额定环境温度之间的任一温度下，可以连续加在电容器上的最高直流或交流电压的有效值。电解电容极性。风扇电机、压缩机用薄膜电容的容值，改变转速,转速过高会导致发热增加，从而易烧毁电机，必须用万用表测量其阻值。好坏判定：用万用表的电阻档3、二极管3.1特性具有单向导电性。即二极管外加正向电压时，其正向电阻很小，通常为几百欧，而正向电流较大。若在二极管的两极外加反向电压，则反向电阻很大，通常为几千欧以上，而反向电流却非常小，通常为微安级。3.2分类根据用途不同可分为：整流二极管、开关二极管和稳压二极管。整流二极管正向电流较大。1N4007开关二极管是利用二极管的单向导电性，可用作为理想的电子开关。1N4148稳压二极管:通过管子的电流在一定范围变化时，而管子两端的电压却变化很小。W04Z、W05Z4、三极管4.1定义由一个很薄的基区联系在一起的两个PN结组成。它的两个PN结（发射结和集电结），形成三个区（发射区、基区和集电区），与之对应引出三个电极（发射极、基极和集电极）。4.2分类按三极管的结构不同可分为PNP管和NPN管。PNP：3CG9015NPN：3G9014、2SC18154.3用途电流放大：在共射极电路中，集电极电流与基极电流之比。β=Ic/Ib信号开关5、电感5.1定义：由于通过线圈自身的电流变化，引起穿过它本身的磁通量跟着发生变化，而产生感应电动势的现象，叫做自感现象。电感就是小型的线圈。5.2感抗：ZL=2πfl用途：阻高频，通低频，小电流电路中滤波和抗干扰使用。6、红外遥控接收头6.1定义是接收红外遥控发射器发出的各项指令，实现控制器有关功能的器件。6.2工作原理：红外遥控接收器主要由一块专用的解调集成电路组成。其内部电路有：红外接收二极管、前置放大器、带通滤波器、峰值检波器和整形电路。红外光电二极管将红外光信号变为电信号，输入到前置放大器进行放大。该放大器为谐振放大器,谐振频率为38KHz，因此，放大器的输出为频率38KHz的载波信号。由于发射器和接收器之间的距离经常发生变化，因此在该放大器中增加了AGC（自动增益控制）电路。该放大增益约为60dB，若发射器和接收器之间的距离太远或太近，都将超出AGC的控制范围,导致遥控不器作用。放大后的38KHz载波信号,送入限幅器限幅后,进行峰值检波，解调出所需的遥控编码信号，再进行波形的整形和放大，从红外遥控接收器的输出脚输出。使用注意：容易受到光线的干扰。如太阳光、日光灯等。7、熔断器7.1定义一种装置，当通过该装置的电流超过规定值持续足够的时间，该装置中的一个或多个经特殊设计、特殊配比的元件熔断，断开其所接入的电路，从而切断电流。以前用不带引线的熔断器，现在用带引线的熔断器，出于安全考虑：为保证熔断器的可靠接触和防止用户自行更换。7.2主要参数预飞弧时间（熔化时间）从电流值大到足够使熔断元件熔断的起始瞬间到电弧开始形成的瞬间所间隔的时间。飞弧时间从出现电弧的瞬间到最终电弧熄灭的瞬间所间隔的时间。分断能力以规定的电压在规定的使用条件和工作条件下，熔断体能分断的预期电流值（对于交流为有效值）。8、压敏电阻利用半导体材料具有非线性伏-安特性原理制成。正常工作电压时电阻很大，相当于断路、瞬间高电压时，电阻很小，相当于短路。作用：过压保护、雷击浪涌保护和瞬间脉冲抑制。主要参数:标称电压:压敏电阻器流过规定的电流时（通常为1mA），压敏电阻器的端电压。非线性系数（α）:表示压敏电阻器的伏安特性偏离欧姆定律的程度。通常其值越大越好，氧化锌压敏...
