新文化原型CAD制版1VIP免费

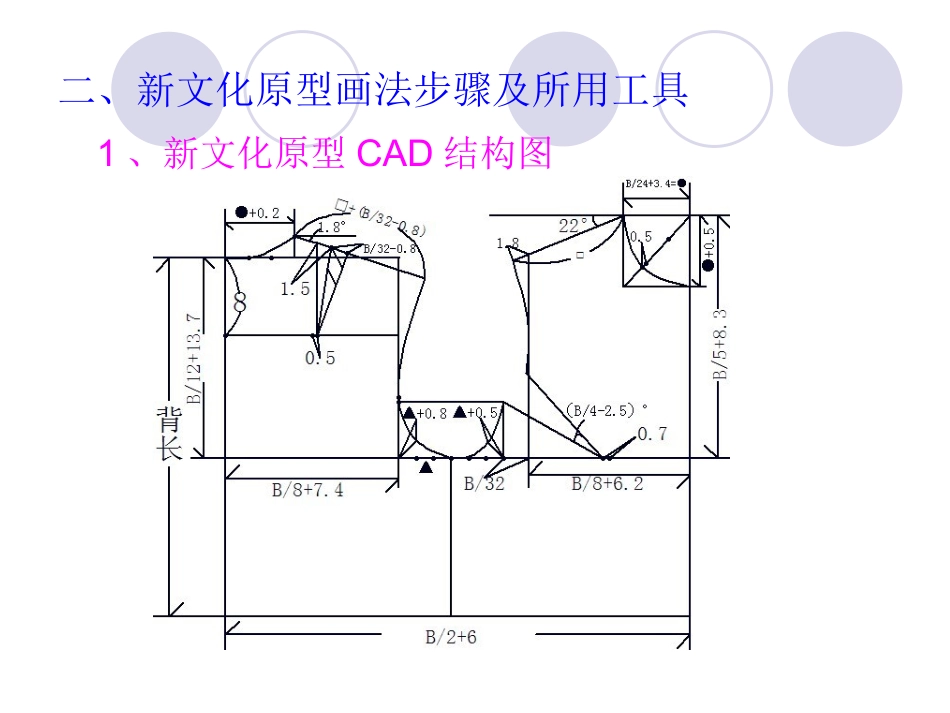

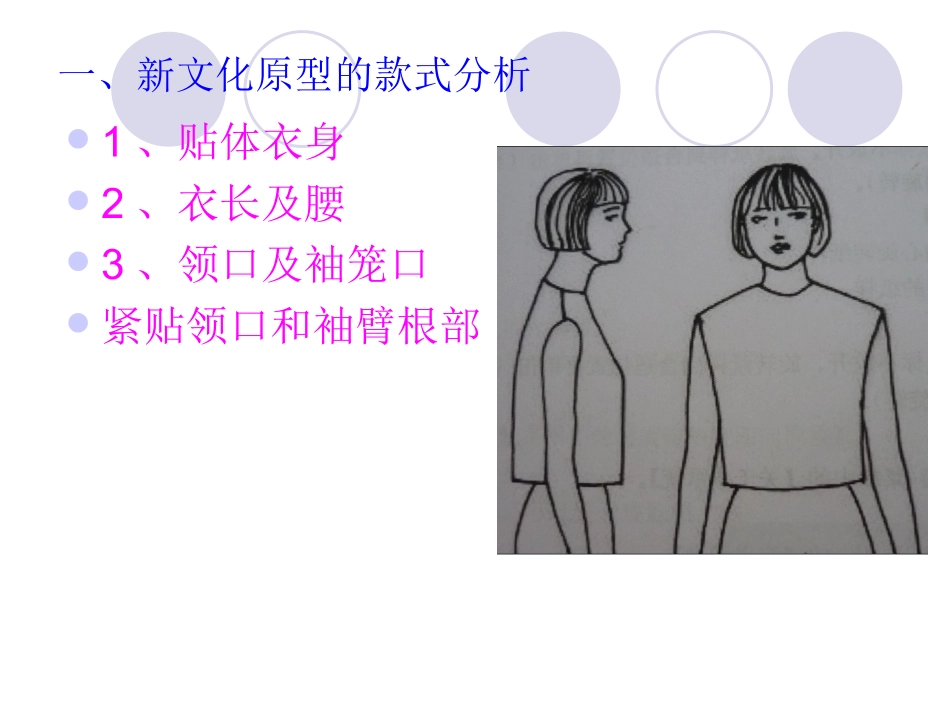

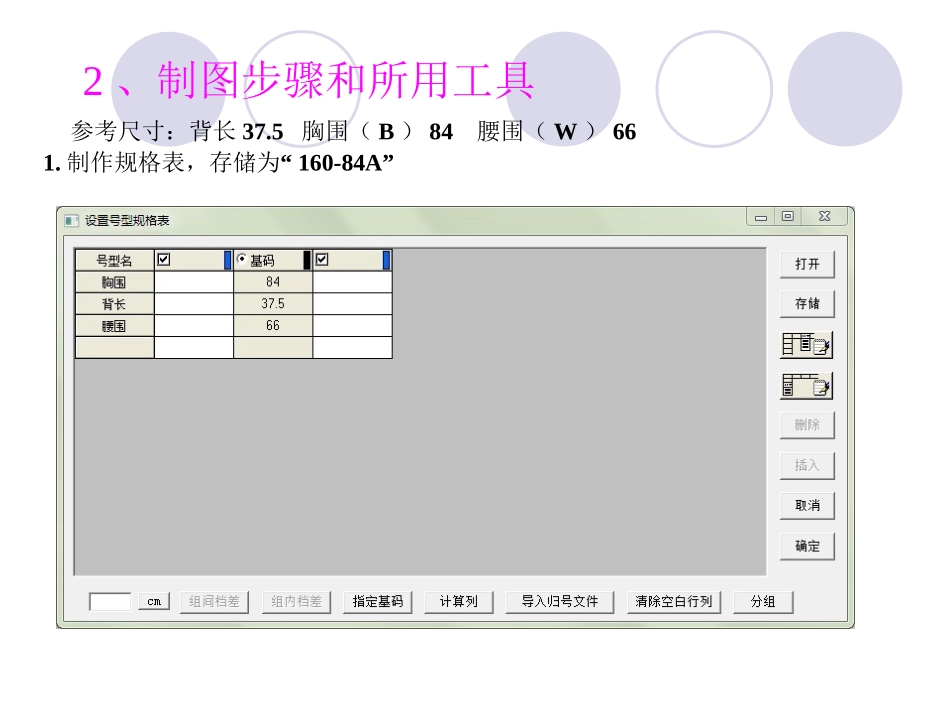

一、新文化原型的款式分析1、贴体衣身2、衣长及腰3、领口及袖笼口紧贴领口和袖臂根部二、新文化原型画法步骤及所用工具1、新文化原型CAD结构图2、制图步骤和所用工具参考尺寸：背长37.5胸围（B）84腰围（W）661.“制作规格表，存储为160-84A”2.绘制结构线(1)选择智能笔工具，在工作区单击，按住鼠标斜方向拉出矩形框再放开，弹出【矩形】对话框，输入数据水平线：长度为B/2+6背长线：水平线左端向上垂直37.5cm.(2)绘制胸围线：智能笔工具，单击并按住矩形上边的水平线，移动鼠标拖出一条水平线再单击，弹出【平行线】对话框，单击计算器按钮，输B/12+13.7胸围线与前中线交点为B点（３）绘制后背宽线：智能笔工具在胸围线上选择点，距离左端点B/8+7.4，向上做直线与上平线相交，交点为A。分别在A,B两点剪短上平线和前中线，用智能笔框选剪断的线，并按【Delete】删除。4）绘制前中线在B点用智能笔向上做垂直线，长度B/5+8.35）绘制前胸宽线用智能笔做前中线的平行线，距离B/8+6.2连接前中线和前胸宽线上两个端点（6）绘制肩胛骨处辅助线做后片上平线的平行线，距离8CM。平分图中线段。（7）用智能笔工具，按住【Shift】键，在C点单击右键并拖动鼠标，显示偏移量，单击右键切换状态，鼠标指针显示，在单击弹出【偏移】对话框，竖直方向输入0，水平方向输入B/32.，为C’点（8）同样从D点向下偏移0.5,为D’点（9）在C’D’点间做水平垂直线。平分C’’D’线段。（10）从C’’D’中间做垂直线交下平线，即为侧缝竖线。（11）绘制前领弧线在前中顶点E单击右键并拖动鼠标，显示偏移线，单击右键切换状态，在单击弹出【偏移】对话框，竖直方向输入0，水平方向输入B\24+3.4,标示点F（颈侧点）。测量EF距离并记录为★。（单击【比较长度工具】，【SHIFT】键切换到测量线功能，分别单击EF两点，然后记录长度）在颈侧点单击右键并拖动鼠标画水平垂直线，移动鼠标到前中线，当前中线变红，上端点变亮时单击，弹出【点的位置】对话框，选择【长度】输入★+0.5。连接E、G两点，并三等分EG，剪断最下方的一段(剪断的点标为G’)。在GG’线段上用点工具作G’’，距离G’点0.5CM曲线工具连接F,G’’,H，即为前领弧线。（12）绘制前片肩斜线1）使用角度线工具依次单击F,I两点，在弹出的对话框中输入22度。剪掉并去掉超过前胸宽线的部分。2）延长FJ，增加量为1.8CM.测量肩斜线长度为☆（13）绘制后领弧线1）智能笔在后上平线上选取点，距离左端点为★+0.2.右键切换为丁字尺工具，向上画竖线，长度为（★+0.2）/32）用智能笔工具切换曲线工具，绘制后领弧线。（14）绘制后片肩斜线1）用角度线工具，单击线段KK’,在单击K点，显示出水平垂直坐标，移动鼠标画出肩斜线再单击，在弹出的对话框中，长度输入☆+胸围／32-0.8，角度输入180-18（15）绘制后袖窿弧线1）3等分C’O,测量其中一段的长度，记录为▲。2）D’’点用丁字尺工具绘制45度斜线，长度为▲+0.83）C’点用丁字尺工具绘制45度斜线，长度为▲+0.54)用曲线工具依次单击袖窿弧线的各点，单击右键结束。（16）绘制胸省1）智能笔工具在B’点按住SHIFT键，再单击右键并拖动鼠标，显示偏移线，单击右键并切换状态，再单击左键，弹出对话框，输入0.7CM2)连接B’’C’’3)比较长度工具切换到测量线功能，测量省边线的长度并记录为△。4）用角度线工具绘制另外一条省边，长度为△，两条省边夹角为胸围／4-2.5（17）绘制前袖窿弧线曲线工具依次连接前袖窿弧线各点。(18)绘制肩省1）在L点用偏移工具绘制点L’L’’，分别距离L点0.5,1CM2）从L’’点向上画竖线交肩斜线于M点。3）在距离M点1.5CM的地方做点M’，连接L’’M’,为肩省的一条省边线。4）继续使用智能笔工具，单击省尖点，移动鼠标靠近肩斜线，与肩斜线的交点距离M’点胸围／32-0.8（19）绘制腰省1）D’点用偏移工具向左侧做偏移，偏移量为水平方向1CM，定为D’’’2）C’点用偏移工具向右侧做偏移，偏移量为水平方向1。5CM，定为C’’’3）从D’’’,C’’’,L’,B’’4点在丁字尺状态下向下画省中线，止于腰...
