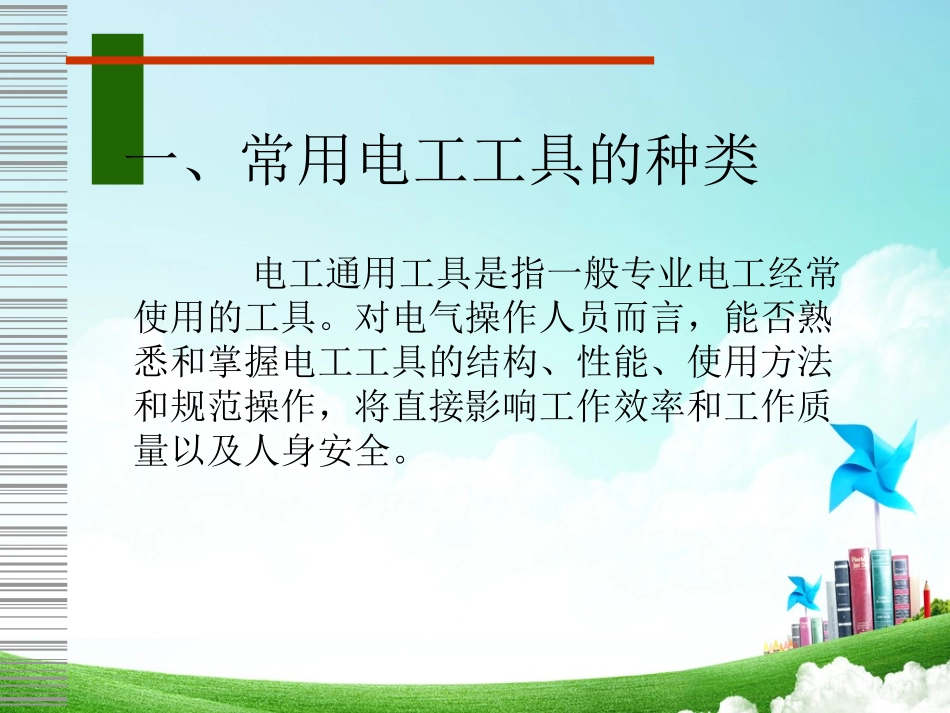

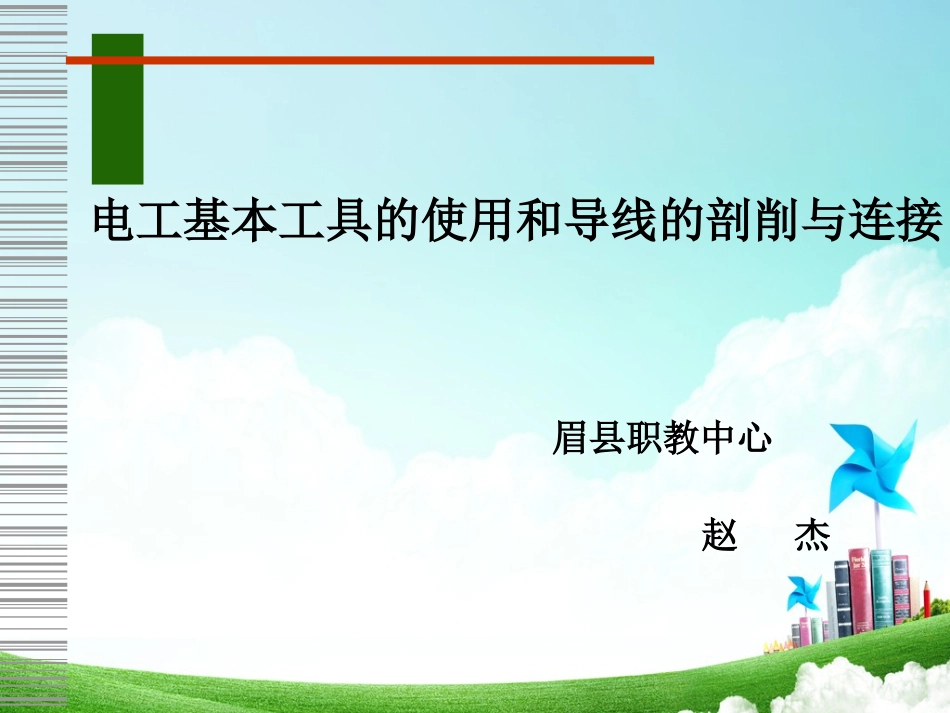

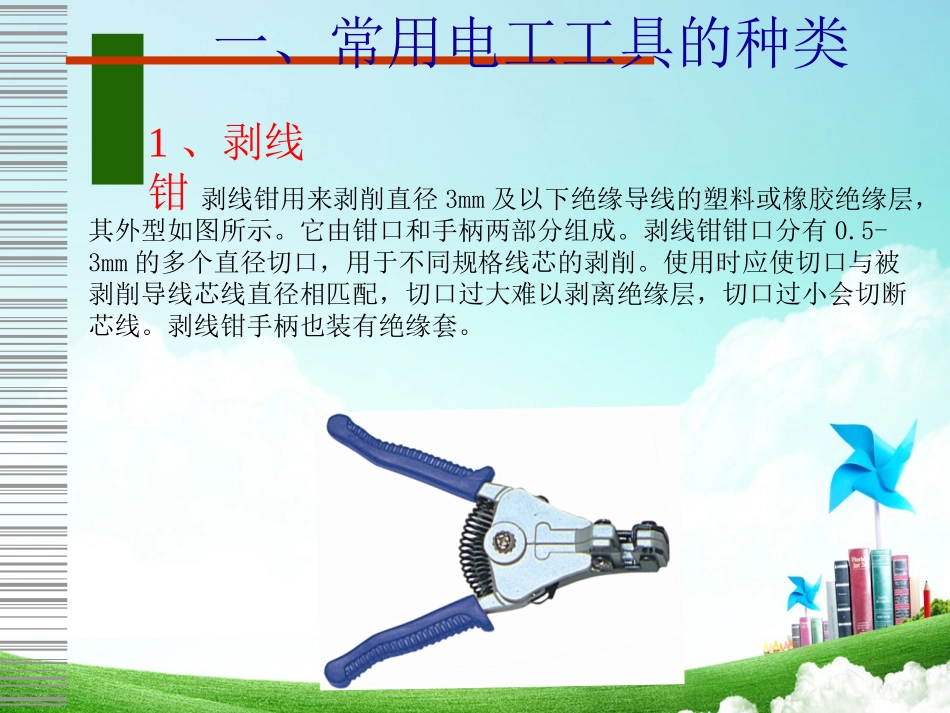

电工基本工具的使用和导线的剖削与连接眉县职教中心赵杰一、常用电工工具的种类电工通用工具是指一般专业电工经常使用的工具。对电气操作人员而言，能否熟悉和掌握电工工具的结构、性能、使用方法和规范操作，将直接影响工作效率和工作质量以及人身安全。1、剥线钳剥线钳用来剥削直径3mm及以下绝缘导线的塑料或橡胶绝缘层，其外型如图所示。它由钳口和手柄两部分组成。剥线钳钳口分有0.5-3mm的多个直径切口，用于不同规格线芯的剥削。使用时应使切口与被剥削导线芯线直径相匹配，切口过大难以剥离绝缘层，切口过小会切断芯线。剥线钳手柄也装有绝缘套。一、常用电工工具的种类2、钢丝钳钢丝钳又称克丝钳、老虎钳，是电工应用最频繁的工具。电工钢丝钳由钳头和钳柄两部分组成。钳头包括钳口、齿口、刀口、铡口四部分，其结构如图2-6所示。其中钳口可用来钳夹和弯绞导线；齿口可代替扳手来拧小型螺母；刀口可用来剪切电线、掀拔铁钉；铡口可用来铡切钢丝等硬金属丝。3、斜口钳斜口钳又称断线钳，其头部扁斜，电工用斜口钳的钳柄采用绝缘柄，外型如图所示，其耐压等级为1000V。4、验电器(验电笔）低压验电器低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等部分组成，如图所示。µ¯»É¹Û²ì¿×±ÊÉíÄʹܵç×è±Ê¼â̽ͷ½ðÊô±Ê¹Ò½ðÊôÂݶ¤µ¯»ÉÄʹܵç×è¹Û²ì¿×¸Ä׶̽ͷ(a)(b)(a)钢笔式验电笔；(b)改锥式验电器使用低压验电器时，必须按图所示的握法操作。注意手指必须接触笔尾的金属体（钢笔式）或测电笔顶部的金属螺钉（螺丝刀式）。这样，只要带电体与大地之间的电位差超过50V时，电笔中的氖泡就会发光。低压验电器的使用方法和注意事项：（1）使用前，先要在有电的导体上检查电笔是否正常发光，检验其可靠性。（2）在明亮的光线下往往不容易看清氖泡的辉光，应注意避光。（3）电笔的笔尖虽与螺丝刀形状相同，它只能承受很小的扭矩，不能像螺丝刀那样使用，否则会损坏。低压验电器的其他功能：（1）区别电压高低。（2）区别相线与零线。（3）区别直流电与交流电。（4）区别直流电的正、负极。5、电工刀电工刀是用来剖削和切割电工器材的常用工具，电工刀外形如图所示。电工刀的刀口磨制成单面呈圆弧状的刃口，刀刃部分锋利一些。在剖削电线绝缘层时，可把刀略微向内倾斜，用刀刃的圆角抵住线芯，刀口向外推出。这样既不易削伤线芯，又防止操作者受伤。切忌把刀刃垂直对着导线切割绝缘，以免削伤线芯。严禁在带电体上使用没有绝缘柄的电工刀进行操作。6、尖嘴钳外形图如下图所示，尖嘴钳的头部尖细，适用于在狭小的空间操作，钳头用于夹持较小螺钉、垫圈、导线和把导线端头弯曲成所需形状；小刀口用于剪断细小的导线、金属丝等。电工用尖嘴钳采用绝缘手柄，其耐压等级为500V。7、螺丝刀一字旋具十字旋具作用：紧固或拆卸螺钉。分类：一字型、十字形两种。二、导线的剖削与连接1、导线的种类常用导线有铜芯线和铝芯线。铜导线电阻率小，导电性能较好；铝导线电阻率比铜导线稍大些，但价格低，也广泛应用。导线有单股和多股两种，一般截面积在6mm2及以下为单股线；截面积在10mm2及以上为多股线。多股线是由几股或几十股线芯绞合在一起形成一根的，有7股、19股、37股等。导线又分为软线和硬线。导线还分裸导线和绝缘导线，绝缘导线有电磁线、绝缘电线、电缆等多种。常用绝缘导线在导线线芯外面包有绝缘材料，如橡胶、塑料、棉纱、玻璃丝等。2、塑料硬线绝缘层的剖削1）、用钢丝钳剖削塑料硬线绝缘层线芯截面为4mm2及以下的塑料硬线，一般用钢丝钳进行剖削。剖削方法如下：（1）用左手捏住导线，在需剖削线头处，用钢丝钳刀口轻轻切破绝缘层，但不可切伤线芯。（2）用左手拉紧导线，右手握住钢丝钳头部用力向外勒去塑料层，如图所示。在勒去塑料层时，不可在钢丝钳刀口处加剪切力，否则会切伤线芯。剖削出的线芯应保持完整无损，如有损伤，应重新剖削。在勒去塑料层时，不可在钢丝钳刀口处加剪切力...
