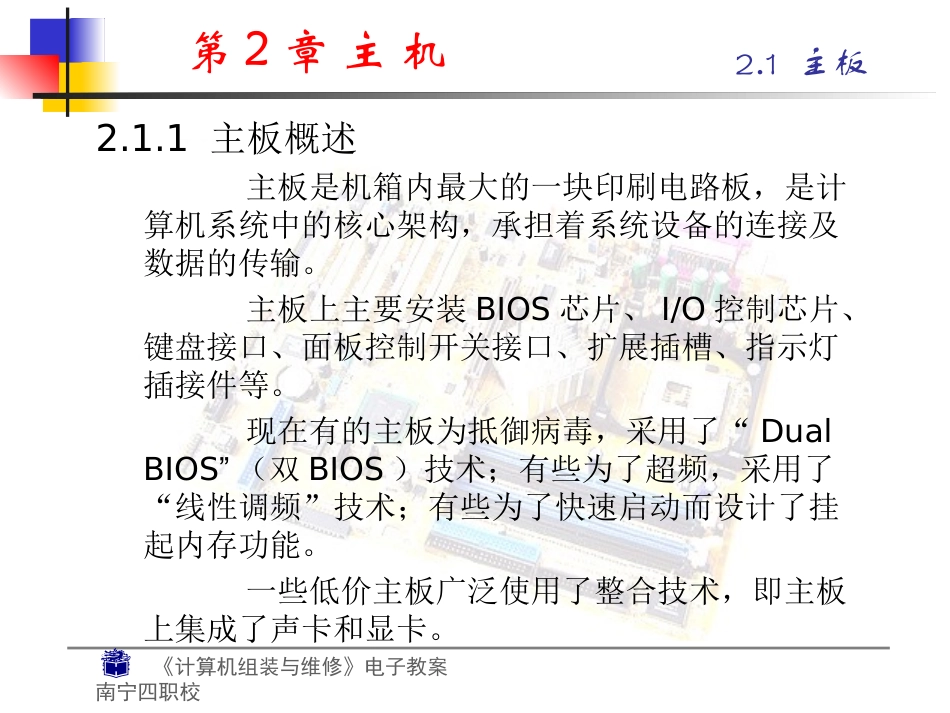

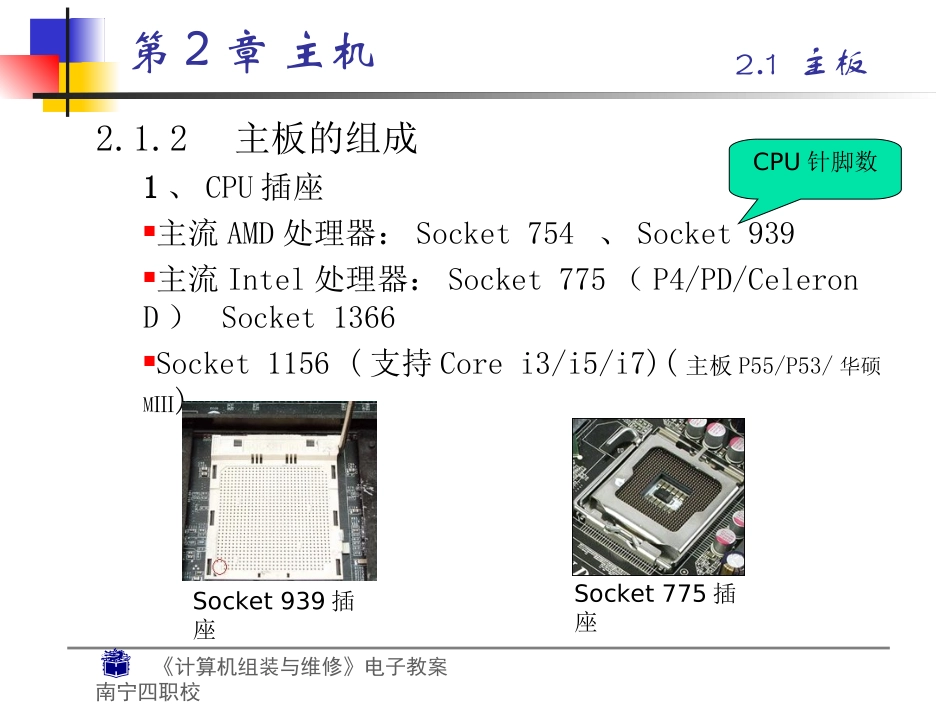

《计算机组装与维修》电子教案南宁四职校第2章主机2.1.1主板概述主板是机箱内最大的一块印刷电路板，是计算机系统中的核心架构，承担着系统设备的连接及数据的传输。主板上主要安装BIOS芯片、I/O控制芯片、键盘接口、面板控制开关接口、扩展插槽、指示灯插接件等。现在有的主板为抵御病毒，采用了“DualBIOS”（双BIOS）技术；有些为了超频，采用了“线性调频”技术；有些为了快速启动而设计了挂起内存功能。一些低价主板广泛使用了整合技术，即主板上集成了声卡和显卡。2.1主板《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成2.1主板电容CPU插槽(Socket478)内存插槽电源接口北桥芯片AGP插槽PCI插槽纽扣电池南桥芯片IDE接口软驱接口BIOS芯片华硕的P4P800Delux主板组成图《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成1、CPU插座主流AMD处理器：Socket754、Socket939主流Intel处理器：Socket775（P4/PD/CeleronD）Socket1366Socket1156(支持Corei3/i5/i7)(主板P55/P53/华硕MⅢ)2.1主板Socket939插座Socket775插座CPU针脚数《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成2、主板芯片组主板芯片组简介:主板芯片组的技术含量相当高，因此有能力设计、生产主板芯片组的厂商并不多。此外，由于主板芯片组得与CPU配套，因此目前的主板芯片组主要分为“Intel”和“AMD”两大类，分别支持Intel的CPU和AMD的CPU。目前市场上专为Intel处理器提供芯片组的厂商主要有Intel、VIA、SIS等几家，专为AMD处理器提供芯片组的厂商主要有VIA、SIS、NVIDIA(中文名称英伟达)等几家。其中，Intel、VIA、SIS、NVIDIA是市场上主要的芯片组厂商。了解这四家的主流产品，可以清楚主板芯片组市场中的主流产品北桥芯片：负责CPU与内存之间的数据交换和传输，因而决定了主板可以支持什么CPU和内存。北桥芯片还承担着AGP总线或PCI-E的控制、管理和传输工作。总的来说，北桥芯片主要用来承担高数据传输速率设备的连接南桥芯片：负责与低速率传输设备之间的联系。具体来说，负责与USB、声卡、网卡、P-ATA设备、S-ATA设备、PCI总线设备、串行设备、并行设备、RAID构架和外置无线设备的沟通、管理和传输工作2.1主板《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成主流芯片组简介Intel芯片组：VIA芯片组：(威盛)nForce芯片组：2.1主板945G芯片组（82945G+ICH7）KT880芯片组nForce4芯片组《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成3、主板的扩展插槽AGP接口插槽AGP8x为32位宽的并行总线，运行于533MHz，总带宽大约在2.1GB/sPCI总线插槽32位数据总线，且可扩展为64位。为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，的工作频率为33MHz/66MHz。PCIExpress接口插槽PCIExpress采用点对点串行连接，包括X1、X4、X8以及X16，PCIExpress接口能够支持热拔插；支持双向数据传输；数据传输带宽500MB/s~8GB/s，用于取代AGP接口的PCIExpress接口为X16。AMR插槽是一套基于AC‘97规范的开放式工业标准，可插接AMR声卡或AMRModem卡。2.1主板《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成4.主板外部接口2.1主板PS2接口（鼠标）PS2接口（键盘）S/PDIF的同轴输出LPT打印口（并口）COM口USB接口RJ45接口声音输入声音输出麦克风接口1394接口主板外部接口示意图主板外部接口主板外部接口《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成4.主板外部接口串行口：连接调制解调器、数码相机、手持扫描仪和鼠标等并行口：主要连接打印机，扫描仪等PS/2接口：连接鼠标和键盘USB接口：连接MP3、摄像头、打印机、扫描仪、移动硬盘、闪存盘等高速USB设备RJ-45网络接口：用来接入局域网或连接ADSL等上网设备IEEE1394接口：主要用来接入数码摄像机、外置刻录机等设备音频设备接口：用来连接有源音箱；数字光纤接口则负责传输质量更高的数字音频信号2.1主板《计算机组装与维修》电子教案南宁四职校第2章主机2.1.2主板的组成5、机箱前置面板接头机箱前置面板接头是主...
