2012届高考物理-专项精练精析九VIP免费

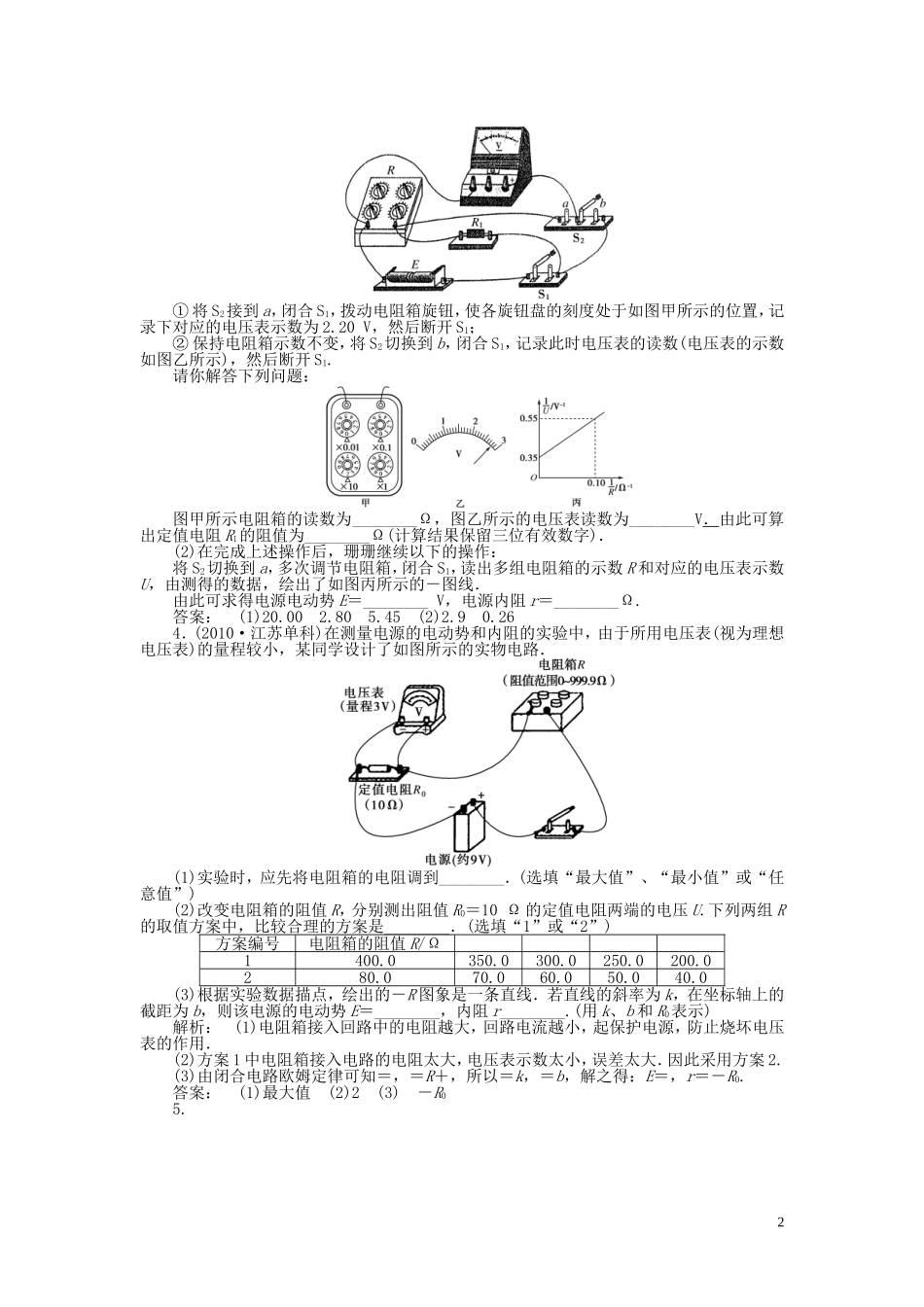

1．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程0～0.6A，内阻0.1ΩC．电流表：量程0～3A，内阻0.024ΩD．电压表：量程0～3V，内阻未知E．电压表：量程0～15V，内阻未知F．滑动变阻器：0～10Ω，2AG．滑动变阻器：0～100Ω，1AH．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材：________(填写选项前的字母)；(2)在图甲方框中画出相应的实验电路图；(3)根据实验中电流表和电压表的示数得到了如图乙所示的U－I图象，则在修正了实验系统误差后，干电池的电动势E＝________V，内电阻r＝________Ω.答案：(1)ABDFH(2)如图(3)1.50.92．现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5Ω，R为电阻箱，阻值范围0～999.9Ω，R0为定值电阻，对电路起保护作用．(1)实验室备有的定值电阻R0有以下几种规格：A．10ΩB．50ΩC．150ΩD．500Ω本实验选用哪一种规格的定值电阻最好？________(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝______V，内阻r＝________Ω.答案：(1)C(2)10453．贾老师要求同学们测出一待测电源的电动势及内阻．所给的实验器材有：待测电源E，定值电阻R1(阻值未知)，电压表V(量程为3.0V，内阻很大)，电阻箱R(0～99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．(1)珊珊连接了一个如下图所示的电路，她接下来的操作是：1①将S2接到a，闭合S1，拨动电阻箱旋钮，使各旋钮盘的刻度处于如图甲所示的位置，记录下对应的电压表示数为2.20V，然后断开S1；②保持电阻箱示数不变，将S2切换到b，闭合S1，记录此时电压表的读数(电压表的示数如图乙所示)，然后断开S1.请你解答下列问题：图甲所示电阻箱的读数为________Ω，图乙所示的电压表读数为________V．由此可算出定值电阻R1的阻值为________Ω(计算结果保留三位有效数字)．(2)在完成上述操作后，珊珊继续以下的操作：将S2切换到a，多次调节电阻箱，闭合S1，读出多组电阻箱的示数R和对应的电压表示数U，由测得的数据，绘出了如图丙所示的－图线．由此可求得电源电动势E＝________V，电源内阻r＝________Ω.答案：(1)20.002.805.45(2)2.90.264．(2010·江苏单科)在测量电源的电动势和内阻的实验中，由于所用电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路．(1)实验时，应先将电阻箱的电阻调到________．(选填“最大值”、“最小值”或“任意值”)(2)改变电阻箱的阻值R，分别测出阻值R0＝10Ω的定值电阻两端的电压U.下列两组R的取值方案中，比较合理的方案是________．(选填“1”或“2”)方案编号电阻箱的阻值R/Ω1400.0350.0300.0250.0200.0280.070.060.050.040.0(3)根据实验数据描点，绘出的－R图象是一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E＝________，内阻r________.(用k、b和R0表示)解析：(1)电阻箱接入回路中的电阻越大，回路电流越小，起保护电源，防止烧坏电压表的作用．(2)方案1中电阻箱接入电路的电阻太大，电压表示数太小，误差太大．因此采用方案2.(3)由闭合电路欧姆定律可知＝，＝R＋，所以＝k，＝b，解之得：E＝，r＝－R0.答案：(1)最大值(2)2(3)－R05.2右图是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，定值电阻R1和电流表A1内阻之和为10000Ω.(1)按电路原理图连接实物图．(2)在闭合开关S前应将滑动变阻器的滑动端P移动至____________(填“a端”、“中央”或“b端”)．(3)闭合开关S，移动滑动变阻器的滑动端P至某一位置，读出电流表A1和A2的示数I1和I2.多次改变滑动端P的位置，得到的数据如下表所示．请在如图所示的坐标纸上以...
