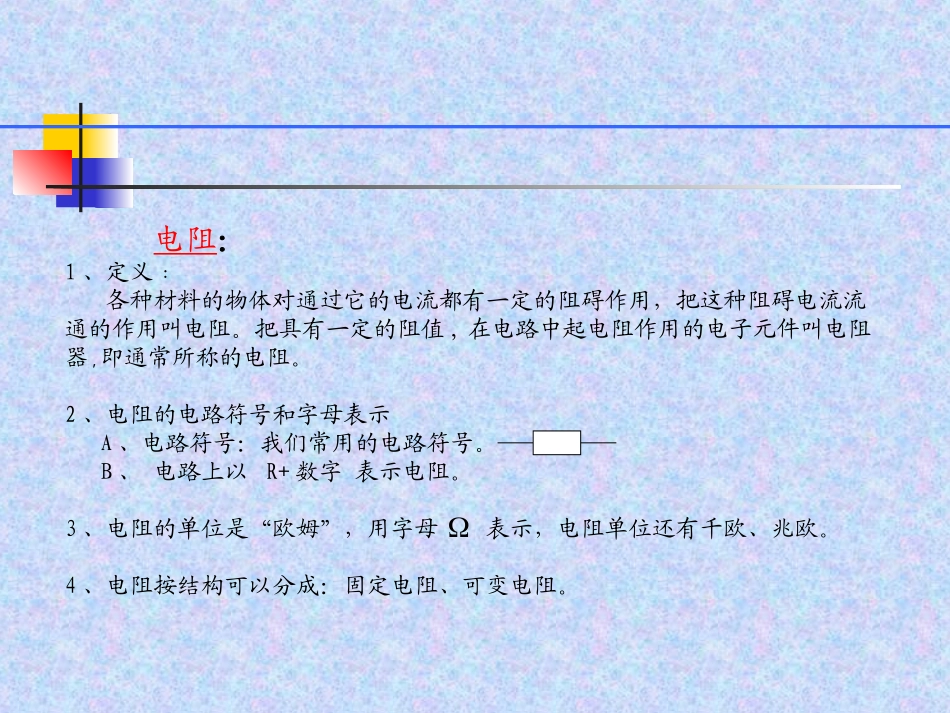

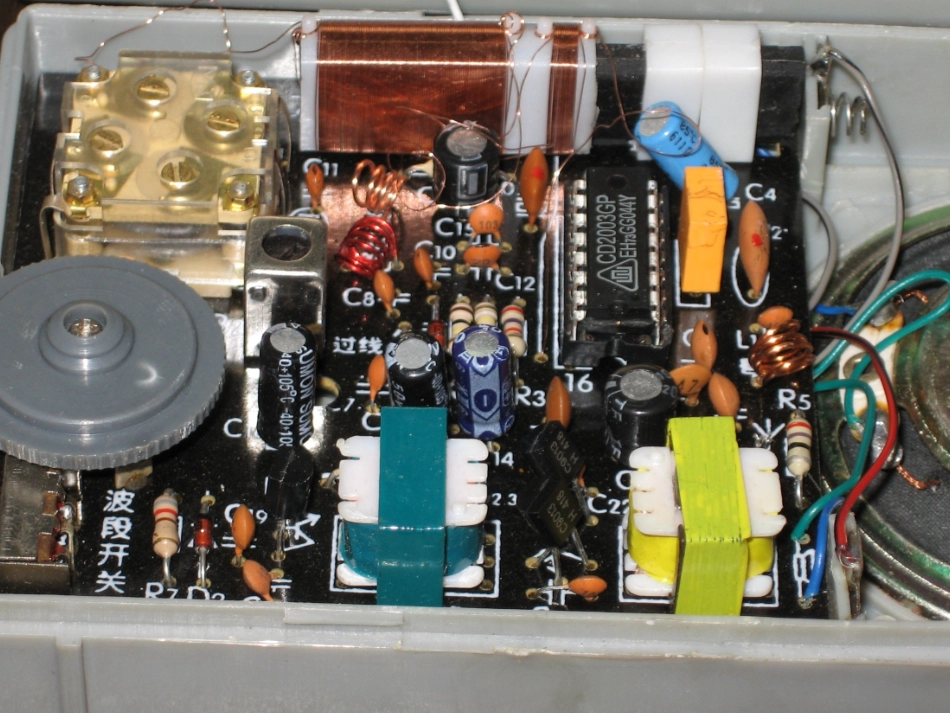

电阻的识别与测量授课人：蔡永钦电阻：1、定义﹕各种材料的物体对通过它的电流都有一定的阻碍作用，把这种阻碍电流流通的作用叫电阻。把具有一定的阻值,在电路中起电阻作用的电子元件叫电阻器即通常所﹐称的电阻。2、电阻的电路符号和字母表示A、电路符号：我们常用的电路符号。B、电路上以R+数字表示电阻。3、电阻的单位是“欧姆”，用字母表示，电阻单位还有千欧、兆欧。4、电阻按结构可以分成：固定电阻、可变电阻。电阻器电阻器实物电阻器参数标注*电阻器的功率*电阻器的材料返回主要性能指标1）标称阻值、允许误差和额定功率是电阻的主要参数。标称阻值:电阻上标有的电阻数值,也就是电阻的理论阻值允许误差：电阻标称值往往和它的实际值不完全相符，实际值和标称值的差值除以标称值所得的百分数，就是电阻的误差，允许误差反映了电阻器的精密程度；额定功率：是指电阻器长时间正常工作下能承受的功率，为保证安全使用，一般选其额定功率比它在电路中消耗的实际功率高1-2倍。额定功率分19个等级，常用的有1/8W、1/4W、1/2W、1W、2W、3W、5W等.直标法文字符号色环表示数字表示返回电阻参数标注形式色环电阻棕黑黑黄棕黄橙黑红棕白棕黑橙棕四环电阻：对于四环电阻，前两位为有效数字，第三位表示“0”的个数。第四环为误差环五环电阻：对于五环电阻，前三位为有效数字，第四位表示“0”的个数。第五环为误差环色环顺序辨别方法1、金色和银色只能做倍率或误差,倍率和误差处于色环的尾部所以金、银色环所处的位置为电阻色环的尾部。2、五色环的最后一环为误差的颜色有棕、绿、蓝、紫，当靠近电阻器某引脚的色环不是这些颜色时，该色环必为第一色环。反之则是误差环，且大部分误差环为棕色。3、比较两端色环分别到离它最近的引脚的距离比较近的为第一色环。4、比较两端色环的宽度比较宽的为第一色环。有效数字有效数字表示误差“0”的个数有效数字四色环电阻：最后一环一般为金色五色环电阻：最后一环的宽度间隔比其它环宽度宽，大概率为棕色金色环第五环：宽度间隔比前面环略宽色环电阻的基本单位为：欧姆（ohm）继续色环法读数练习M1101004棕黑黑黄K43104302黄橙黑红K910109103白棕黑橙色环电阻辅助读取工具该色环电阻辅助识别卡由四个同心不同直径的圆组成，每个圆等分成10个扇形，扇形根据色环颜色与表示的数字不同涂上颜色并标上数字或倍率。当要读取一个色环电阻的阻值时，将读取到的色环电阻的色环颜色按顺序排好，然后转动最外圈转轮，将第一色环颜色转动到左边，第二色环对应第二圈转轮，以此类推，依次将第二、第三、第四色环颜色转动到左边对齐，然后将左边排成一排的数字和字母组合起来就是这个色环电阻的阻值。K4343000黄橙黑红K910白棕黑橙MK11000棕黑黑黄多用电表电阻档测量电阻值并与色环法读取的值进行比较和验证1、多用电表调整到电阻档2、将电阻两端与万用表红黑两表笔连接良好，选择合适档位然后读取显示屏上显示的值，与刚才用色环读取到的值进行比较和验证。注意：手不要接触到表笔和电阻的金属部分，以免人体电阻干扰测量，造成误差。使用完毕后转盘转动到“OFF”档。实验改进色环电阻辅助读取工具的倍率圈（最内圈）还有缺陷，缺少金色、银色。使得这两个颜色表示的倍率无法使用，变成无法覆盖所有的色环电阻阻值。这是因为该工具颜色是用打印机打印出来，无法打印出这两个颜色。将来可设法用别的办法补足。色环电阻辅助读取工具也可以做成直线型还是要让学生对指针式电阻表的使用方法有所了解。可以适当增加其他类型电阻的参数读取方法。返回文字符号法：6R85WJ返回.1、贴片电阻：贴片电阻是一种外观上非常单一的元件。方形、黑色，表面有丝印标识元件值，体积小。尺寸有各种大小（主要尺寸见附页1贴片元件尺寸介绍）阻值识别规则：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的位数。它的允许误差应在材料的厂家编码中用误差代码来识别。元件值读取的例子：图片中电阻的丝印为331，读取其元件值：第一、二位33X第三位1＝33X10＝330欧2、压敏电阻：压敏电阻是一种电阻值随电压变...
