16.4-变阻器VIP免费

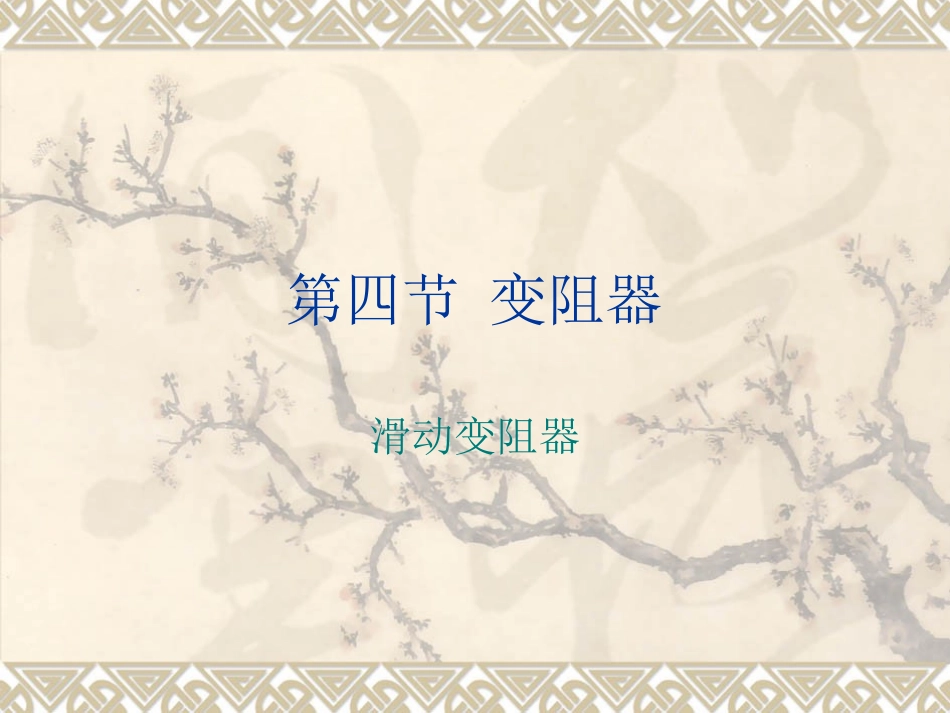

16.4-变阻器_第1页
1/29

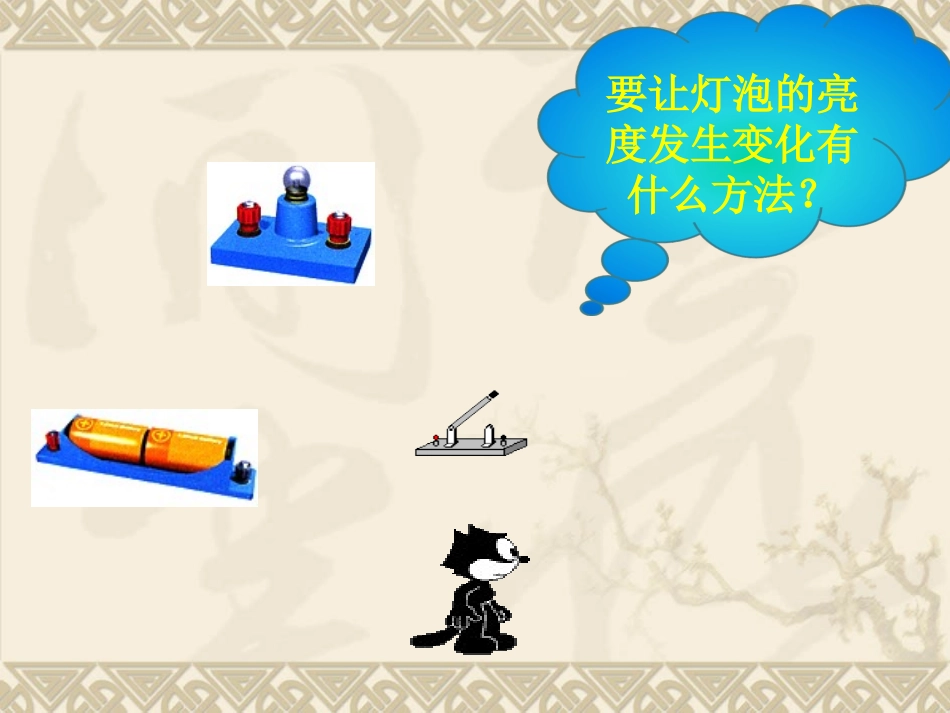

16.4-变阻器_第2页
2/29

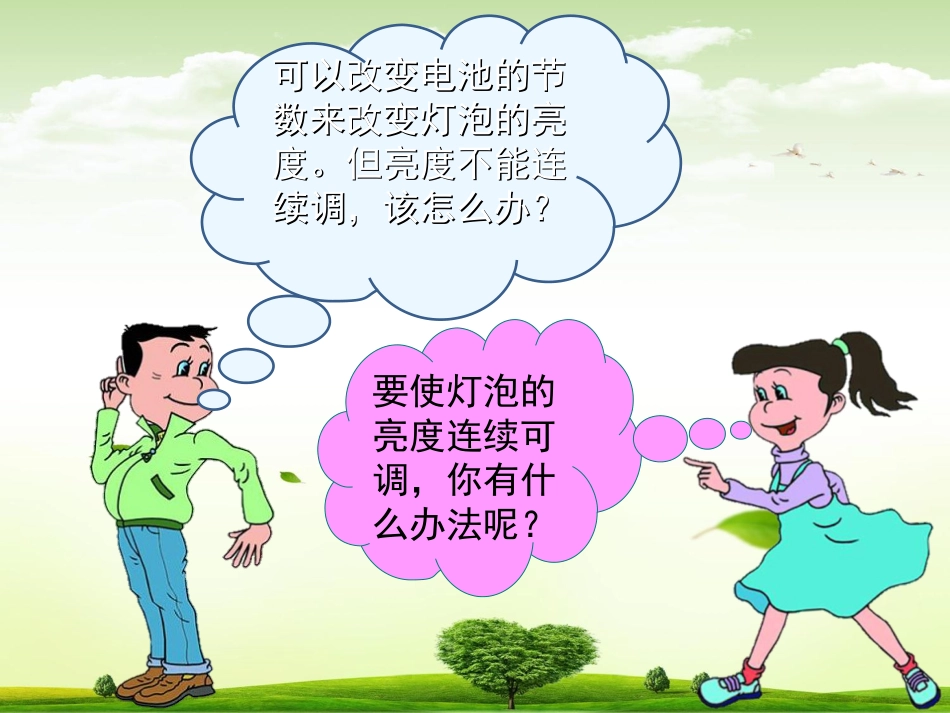

16.4-变阻器_第3页
3/29
第四节变阻器滑动变阻器要让灯泡的亮度发生变化有什么方法?要使灯泡的亮度连续可调,你有什么办法呢?可以改变电池的节可以改变电池的节数来改变灯泡的亮数来改变灯泡的亮度。但亮度不能连度。但亮度不能连续调,该怎么办?续调,该怎么办?当铅笔芯连入电路中的长度变长时,电流表示数,灯泡亮度。变小当铅笔芯连入电路中的长度变短时,电流表示数,灯泡亮度。变大变亮变暗实验总结根据这个原理制成了能改变接入电路中电阻大小的元件——变阻器。能改变接入电路中电阻大小的元件叫做变阻器。电阻箱滑动变阻器(3)电路符号:(2)结构示意图:3.图示(1)实物图:2.工作原理:改变接入电路中电阻丝的长度来改变接入的电阻,从而改变电流。4、铭牌上标有什么?其含义是什?20Ω2A变阻器的最大阻值是20Ω,允许通过的最大电流是2A。(否则会烧坏变阻器)(2)只接入两个接线柱,AB中选一个,CD中选一个,即要“一上一下”。5.使用方法:(1)滑动变阻器应串联在电路中。PDBACCDABP1进电流出电流CDABP1出电流进电流CDABP2进电流出电流CDABP2进电流出电流CDABP3出电流进电流CDAB3P出电流进电流CDABP4进电流出电流CDAB4P进电流出电流CDABP5不能改变电阻的大小电流电流CDABP6没有电阻连入电路进电流出电流连通电路前应将滑片放到什么位置上?想一想5、实验:用滑动变阻器改变小灯泡的亮度处于最大阻值处(滑片远离下接线柱)能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱三、电阻箱内部结构四变阻器变阻器的应用调光台灯调温电熨斗调速器等油面上升时,杠杆左端上翘,变阻器R连入电路中的电阻,油量表(电流表)的示数。变小变大1.能改变接入电路中电阻大小的元件叫做变阻器。2.滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻,从而改变电流,应串联在电路,接线注意“一上一下”。课堂小结C四变阻器AC四变阻器变暗变亮不变四变阻器
