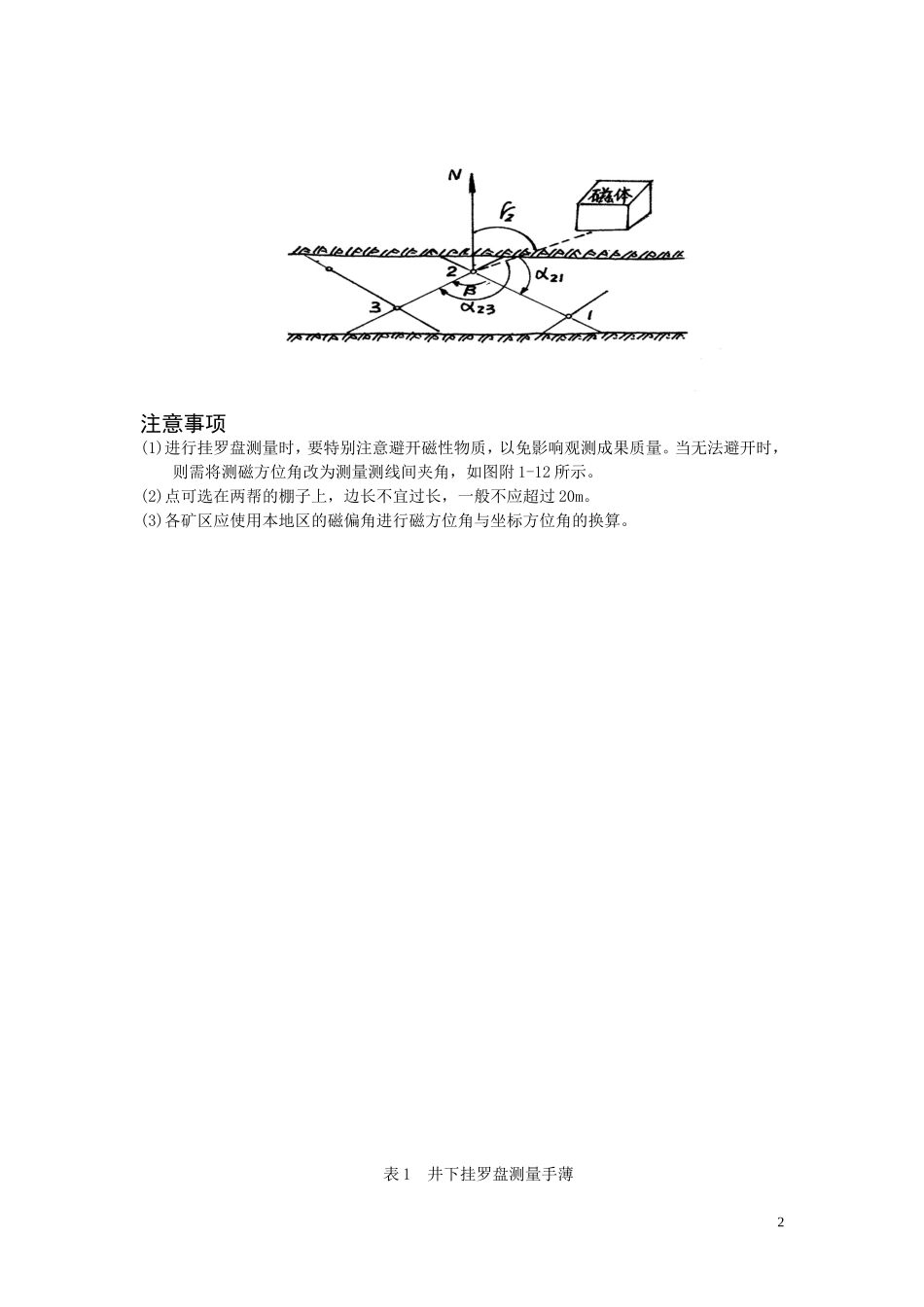

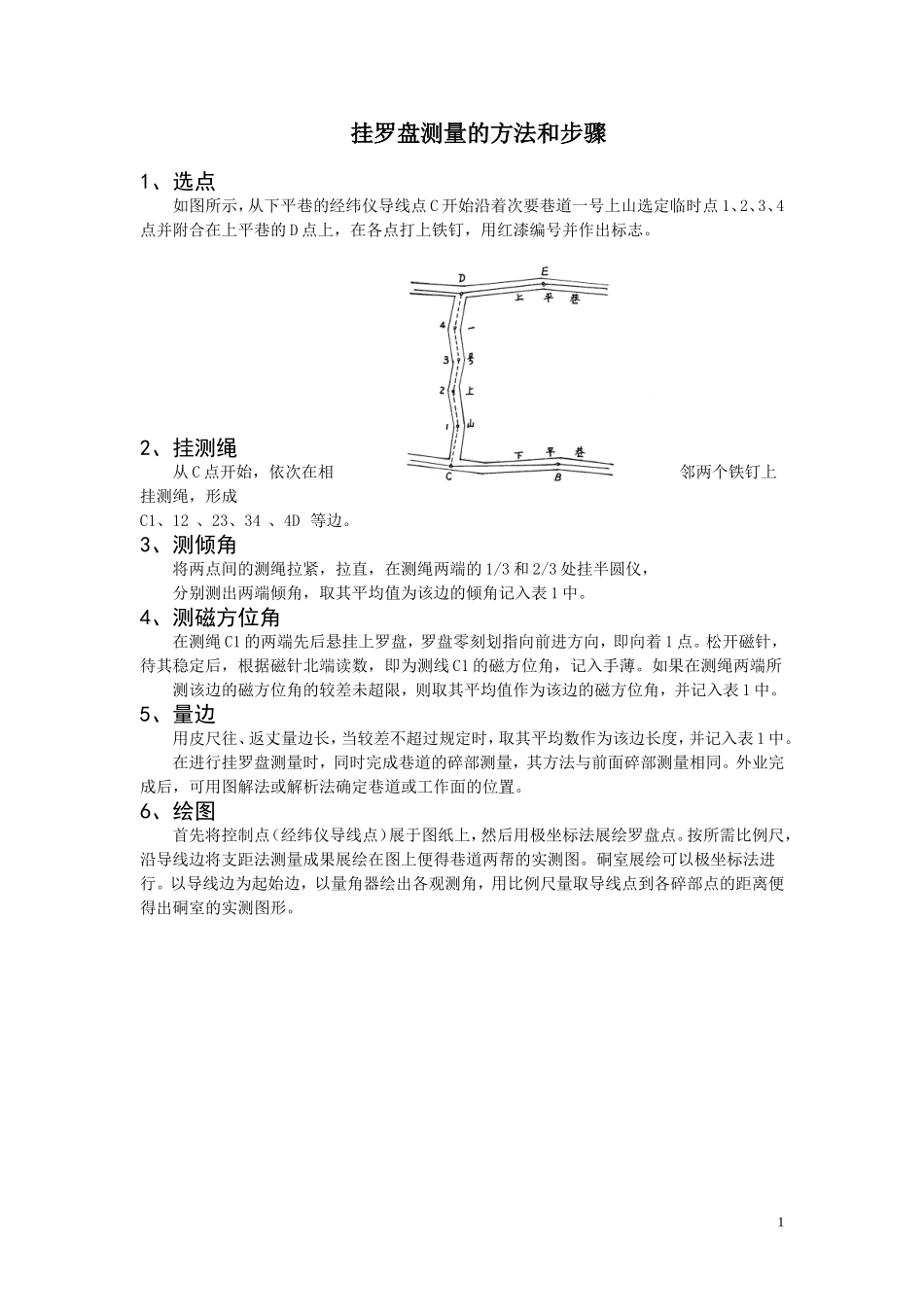

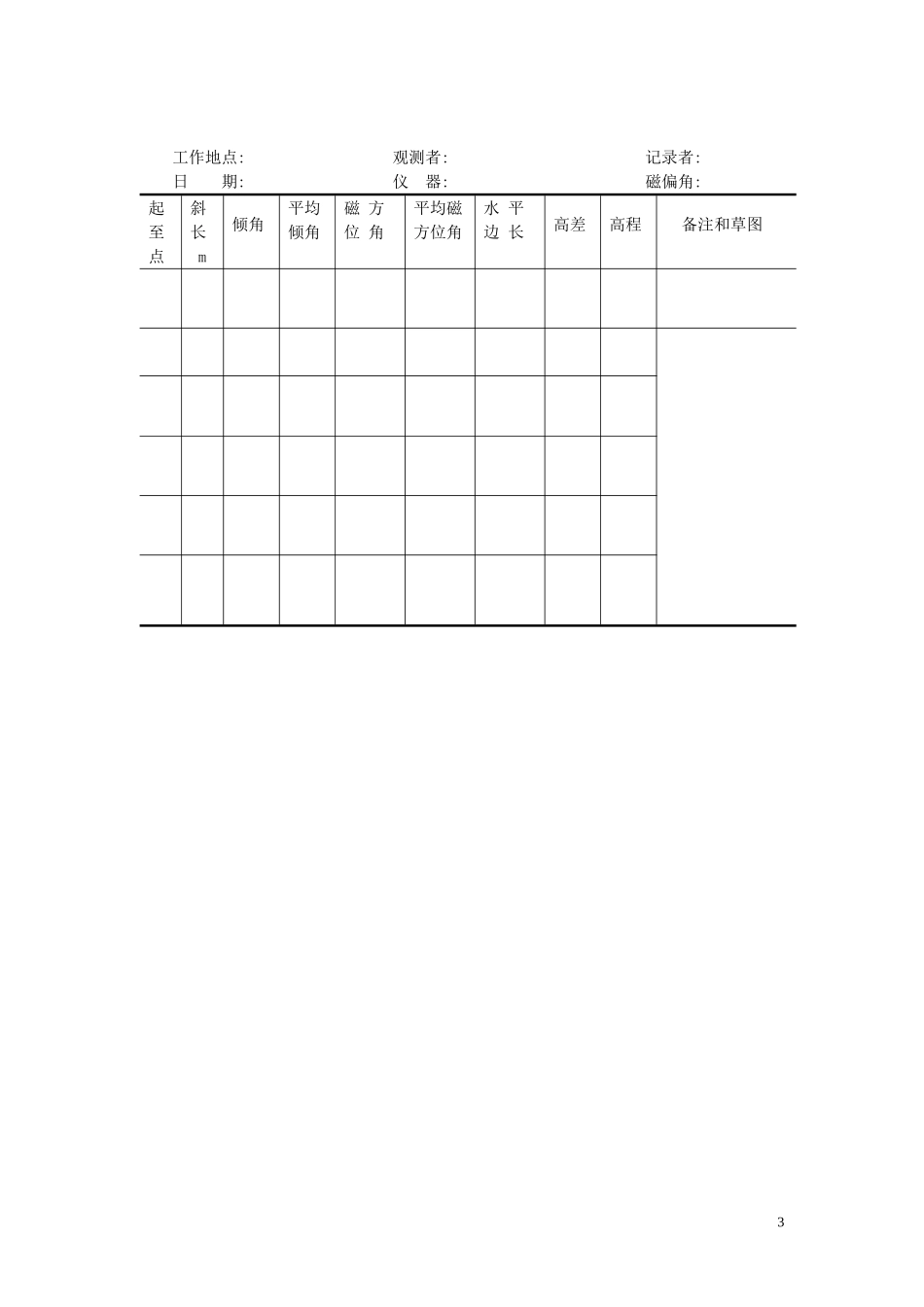

挂罗盘测量的方法和步骤1、选点如图所示，从下平巷的经纬仪导线点C开始沿着次要巷道一号上山选定临时点1、2、3、4点并附合在上平巷的D点上，在各点打上铁钉，用红漆编号并作出标志。2、挂测绳从C点开始，依次在相邻两个铁钉上挂测绳，形成C1、12、23、34、4D等边。3、测倾角将两点间的测绳拉紧，拉直，在测绳两端的1/3和2/3处挂半圆仪，分别测出两端倾角，取其平均值为该边的倾角记入表1中。4、测磁方位角在测绳C1的两端先后悬挂上罗盘，罗盘零刻划指向前进方向，即向着1点。松开磁针，待其稳定后，根据磁针北端读数，即为测线C1的磁方位角，记入手薄。如果在测绳两端所测该边的磁方位角的较差未超限，则取其平均值作为该边的磁方位角，并记入表1中。5、量边用皮尺往、返丈量边长，当较差不超过规定时，取其平均数作为该边长度，并记入表1中。在进行挂罗盘测量时，同时完成巷道的碎部测量，其方法与前面碎部测量相同。外业完成后，可用图解法或解析法确定巷道或工作面的位置。6、绘图首先将控制点（经纬仪导线点）展于图纸上，然后用极坐标法展绘罗盘点。按所需比例尺，沿导线边将支距法测量成果展绘在图上便得巷道两帮的实测图。硐室展绘可以极坐标法进行。以导线边为起始边，以量角器绘出各观测角，用比例尺量取导线点到各碎部点的距离便得出硐室的实测图形。1注意事项(1)进行挂罗盘测量时，要特别注意避开磁性物质，以免影响观测成果质量。当无法避开时，则需将测磁方位角改为测量测线间夹角，如图附1-12所示。(2)点可选在两帮的棚子上，边长不宜过长，一般不应超过20m。(3)各矿区应使用本地区的磁偏角进行磁方位角与坐标方位角的换算。表1井下挂罗盘测量手薄2工作地点:观测者:记录者:日期:仪器:磁偏角:起至点斜长m倾角平均倾角磁方位角平均磁方位角水平边长高差高程备注和草图3
