JPEG压缩过程VIP免费

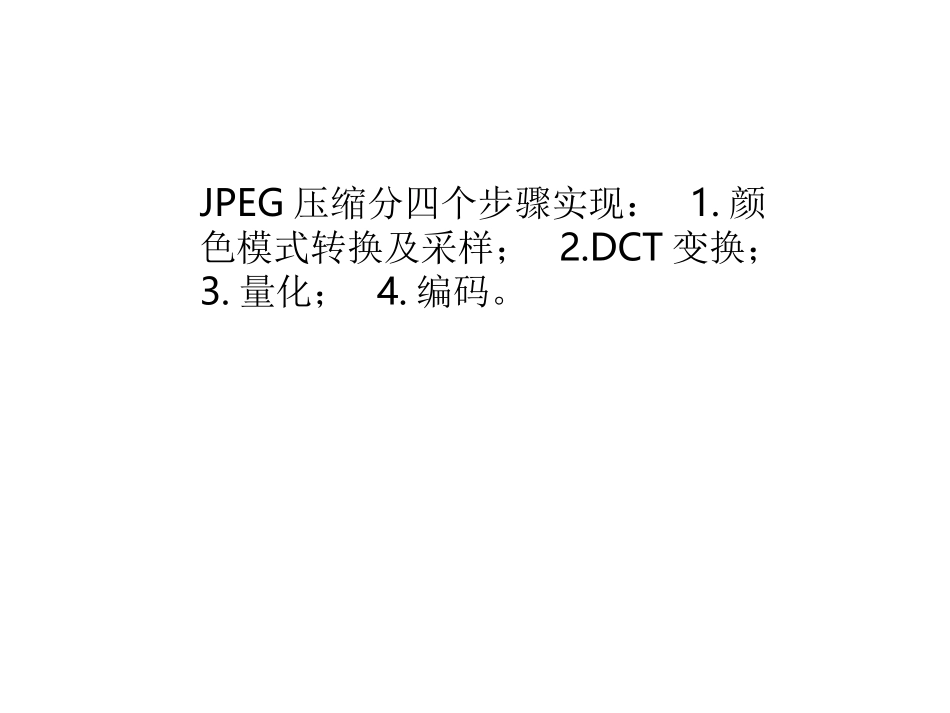

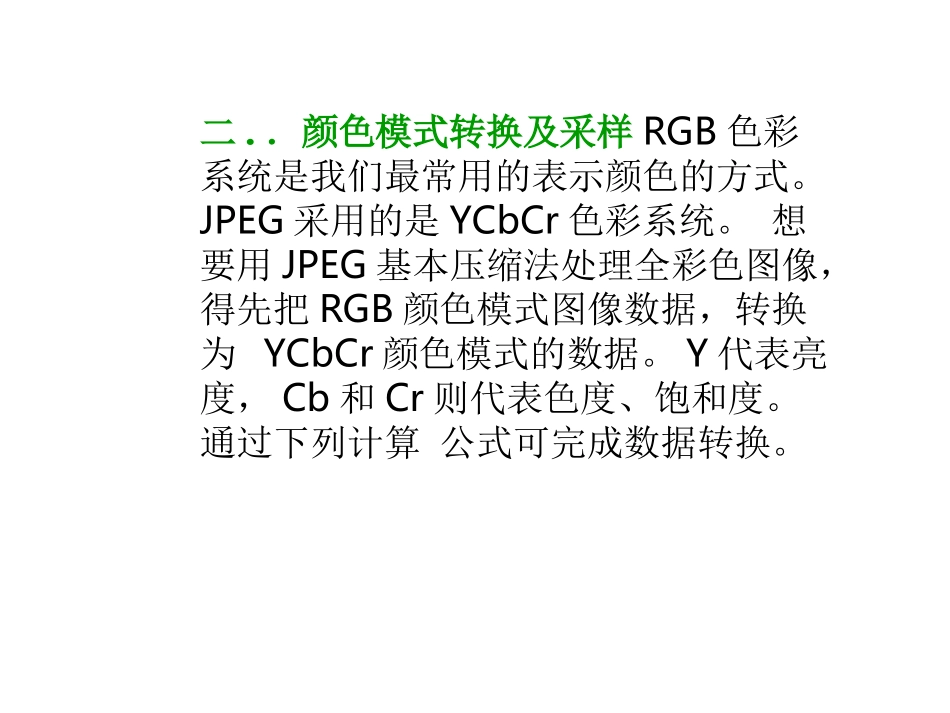

JPEG压缩过程JPEG压缩分四个步骤实现：1.颜色模式转换及采样；2.DCT变换；3.量化；4.编码。二.．颜色模式转换及采样RGB色彩系统是我们最常用的表示颜色的方式。JPEG采用的是YCbCr色彩系统。想要用JPEG基本压缩法处理全彩色图像，得先把RGB颜色模式图像数据，转换为YCbCr颜色模式的数据。Y代表亮度，Cb和Cr则代表色度、饱和度。通过下列计算公式可完成数据转换。Y=0.2990R+0.5870G+0.1140BCb=-0.1687R-0.3313G+0.5000B+128Cr=0.5000R-0.4187G-0.0813B＋128•人类的眼晴对低频的数据比对高频的数据具有更高的敏感度，事实上，人类的眼睛对亮度的改变也比对色彩的改变要敏感得多，也就是说Y成份的数据是比较重要的。既然Cb成份和Cr成份的数据比较相对不重要，就可以只取部分数据来处理。以增加压缩的比例。JPEG通常有两种采样方式：YUV411和YUV422，它们所代表的意义是Y、Cb和Cr三个成份的数据取样比例。•2.DCT变换DCT变换的全称是离散余弦变换(DiscreteCosineTransform)，是指将一组光强数据转换成频率数据，以便得知强度变化的情形。若对高频的数据做些修饰，再转回原来形式的数据时，显然与原始数据有些差异，但是人类的眼睛却是不容易辨认出来。•压缩时，将原始图像数据分成8*8数据单元矩阵，例如亮度值的第一个矩阵内容如下•JPEG将整个亮度矩阵与色度Cb矩阵，饱和度Cr矩阵，视为一个基本单元称作MCU。每个MCU所包含的矩阵数量不得超过10个。例如，行和列采样的比例皆为4:2:2，则每个MCU将包含四个亮度矩阵，一个色度矩阵及一个饱和度矩阵。•当图像数据分成一个8*8矩阵后，还必须将每个数值减去128，然后一一代入DCT变换公式中，即可达到DCT变换的目的。图像数据值必须减去128，是因为DCT转换公式所接受的数字范围是在-128到+127之间。DCT变换公式：•x,y代表图像数据矩阵内某个数值的坐标位置f(x,y)代表图像数据矩阵内的数个数值•u,v代表DCT变换后矩阵内某个数值的坐标位置•F(u,v)代表DCT变换后矩阵内的某个数值•u=0且v=0c(u)c(v)=1/1.414•u>0或v>0c(u)c(v)=1•经过DCT变换后的矩阵数据自然数为频率系数，这些系数以F（0，0）的值最大，称为DC，其余的63个频率系数则多半是一些接近于0的正负浮点数，一概称之为AC•3、量化图像数据转换为频率系数后，还得接受一项量化程序，才能进入编码阶段。量化阶段需要两个8*8矩阵数据，一个是专门处理亮度的频率系数，另一个则是针对色度的频率系数，将频率系数除以量化矩阵的值，取得与商数最近的整数，即完成量化。•当频率系数经过量化后，将频率系数由浮点数转变为整数，这才便于执行最后的编码。不过，经过量化阶段后，所有数据只保留整数近似值，也就再度损失了一些数据内容，JPEG提供的量化表如下：•4、编码Huffman编码无专利权问题，成为JPEG最常用的编码方式，Huffman编码通常是以完整的MCU来进行的。编码时，每个矩阵数据的DC值与63个AC值，将分别使用不同的Huffman编码表，而亮度与色度也需要不同的Huffman编码表，所以一共需要四个编码表，才能顺利地完成JPEG编码工作。•DC编码DC是彩采用差值脉冲编码调制的差值编码法，也就是在同一个图像分量中取得每个DC值与前一个DC值的差值来编码。DC采用差值脉冲编码的主要原因是由于在连续色调的图像中，其差值多半比原值小，对差值进行编码所需的位数，会比对原值进行编码所需的位数少许多。例如差值为5，它的二进制表示值为101，如果差值为-5，则先改为正整数5，再将其二进制转换成1的补数即可。所谓1的补数，就是将每个Bit若值为0，便改成1；Bit为1，则变成0。差值5应保留的位数为3，下表即列出差值所应保留的Bit数与差值内容的对照。•在差值前端另外加入一些差值的霍夫曼码值，例如亮度差值为5（101）的位数为3，则霍夫曼码值应该是100，两者连接在一起即为100101。下列两份表格分别是亮度和色度DC差值的编码表。根据这两份表格内容，即可为DC差值加上霍夫曼码值，完成DC的编码工作。•AC编码AC编码方式与DC略有不同，在AC编码之前，首先得将63个AC值按Zig-zag排序，即按照下图箭头所指示的顺序串联起来•63个AC值排列好的，将AC系数转换成中间符号，中间符号表示为RRRR/...
