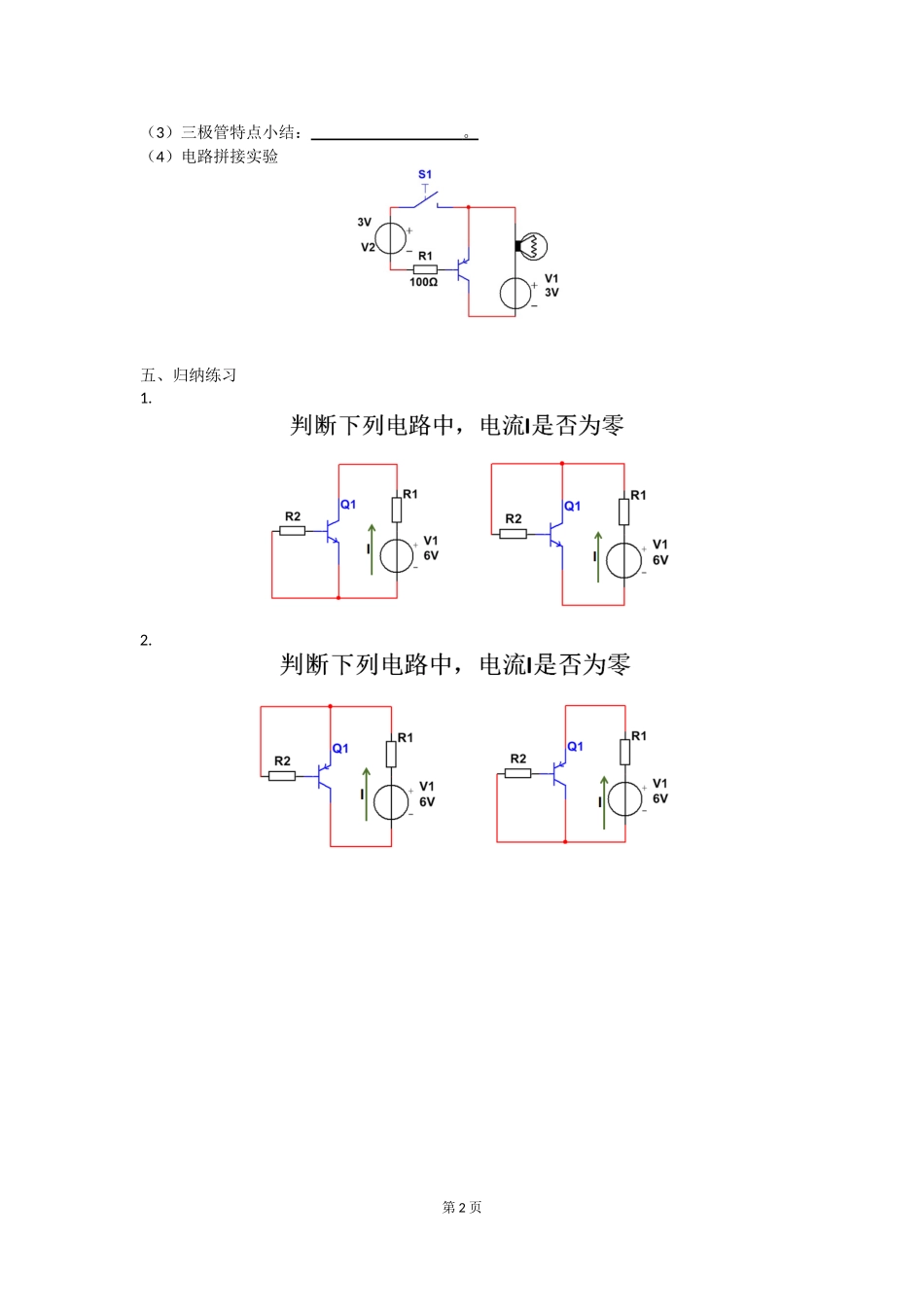

三极管基本原理01班级学号姓名一、教学要目：三极管“小电流”控制“大电流”的微观机理二、知识条目1.三极管的历史和结构：三极管由著名美国贝尔实验室发明，该发明获得了1956年的诺贝尔物理学奖。三极管又称为双极型晶体管（BJT），是一种电流控制的电子元器件，是半导体基本元器件之一。三极管通过在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。2.三极管的工作机理：当电源V1加载到两个不同向串联的二极管时，因为其中一个二极管的反偏，导致两个二极管都反偏。当在下面（发射结）的PN结处加载一个“小型”正向偏置电源，该处PN正偏，此时大量N区电子向P区发射，在此过程中由于人为地将中间P区多子（空穴）浓度做得极低，故只有少部分电子被空穴符合，大量电子向上发射迁移，并被电源正极捕获。三、温故知新（1）PN结和二极管有什么特性？四、传承演变（1）PN结演变“升级”—三极管（2）三极管的前世今生—电子管第1页（3）三极管特点小结：。（4）电路拼接实验五、归纳练习1.2.第2页
